MEDANA CH1-L.604-2/V/E/10T

Datablad

Hydrauliska data
  • Maximalt driftstryck p
    10 bar
  • Tryckanslutning
    G 1
  • Min. medietemperatur Tmin
    -20 °C
  • Max. medietemperatur Tmax
    90 °C
  • Omgivningstemperatur min. Tmin
    -15 °C
  • Max. omgivningstemperatur Tmax
    50 °C
Motordata
  • Nätanslutning
    3~400 V, 50 Hz
  • Spänningstolerans
    ±10 %
  • Motormärkeffekt P2
    1.10 kW
  • Märkström IN
    2.70 A
  • Märkvarvtal n
    2900 1/min
  • Isolationsklass
    F
  • Skyddsklass motor
    IP55
Material
  • Pumphus
    1.4031
  • Axel
    1.4404
  • Axeltätning
    BQ1VGG
  • Material tätning
    FKM
  • Pumphjul
    1.4404
Installationsmått
  • Röranslutning på sugsidan
    G 1¼
  • Röranslutning på trycksidan
    G 1
Information om orderplaceringar
  • Fabrikat
    Wilo
  • Produktbeteckning
    MEDANA CH1-L.604-2/V/E/10T
  • EAN-nummer
    4048482938622
  • Artikelnummer
    4235353
  • Nettovikt ca m
    14 kg
  • Bruttovikt ca m
    14.0 kg
  • Längd med förpackning
    600 mm
  • Höjd med förpackning
    280 mm
  • Bredd med förpackning
    600 mm
  • Förpackningsegenskap
    Transportförpackning
  • Förpackningstyp
    Kartong
  • Minsta beställningsmängd
    1

Specifikationstext

Den normalsugande, horisontella flerstegspumpen uppnår höga hydraulikeffekter. Dess kompakta och robusta konstruktion med korrosionsresistenta komponenter och dess användarvänlighet i omgivningstemperaturer upp till 50 °C erbjuder ett brett användningsområde för en pumpintegration i större system.

Pumpen lämpar sig för vattenförsörjning och tryckstegring, industriella cirkulationssystem, processvatten och kylvattenkretsar. Den går även att använda i tvättinrättningar och för bevattning.

Speciella egenskaper/produktfördelar

  • Enkel och snabb driftsättning/underhåll tack vare stora öppningar för att fylla på och tömma pumpen
  • Hög tillförlitlighet avseende robusthet och buller tack vare spaltringskonstruktionen och korrosionsresistent lanterna med KTL-beläggning
  • Kompakt konstruktion för enkel integration
  • Alla delar som är hydrauliska och kommer i kontakt med mediet, som stegkammare, pumphjul, ledhjul och pumphus, är av rostfritt stål
  • Tappvattengodkännande för alla medieberörda komponenter (EPDM-utförande)

Leveransomfattning

  • Pump
  • Monterings- och skötselanvisning
Driftdata
  • Media
    Water
Produktdata
  • Maximalt driftstryck PN
    10 bar
  • Min. medietemperatur Tmin
    -20 °C
  • Max. medietemperatur Tmax
    90 °C
  • Max. omgivningstemperatur Tmax
    50 °C
Motordata
  • Nätanslutning
    3~400 V, 50 Hz
  • Spänningstolerans
    ±10 %
  • Motormärkeffekt P2
    1.10 kW
  • Märkström IN
    2.70 A
  • Märkvarvtal n
    2900 1/min
  • Isolationsklass
    F
  • Kapslingsklass
    IP55
Material
  • Pumphus
    1.4031
  • Pumphjul
    1.4404
  • Axel
    1.4404
  • Axeltätning
    BQ1VGG
  • Material tätning
    FKM
Installationsmått
  • Röranslutning på sugsidan
    G 1¼
  • Röranslutning på trycksidan
    G 1
Information om orderplaceringar
  • Fabrikat
    Wilo
  • Produktbeteckning
    MEDANA CH1-L.604-2/V/E/10T
  • Nettovikt ca m
    14 kg
  • Artikelnummer
    4235353

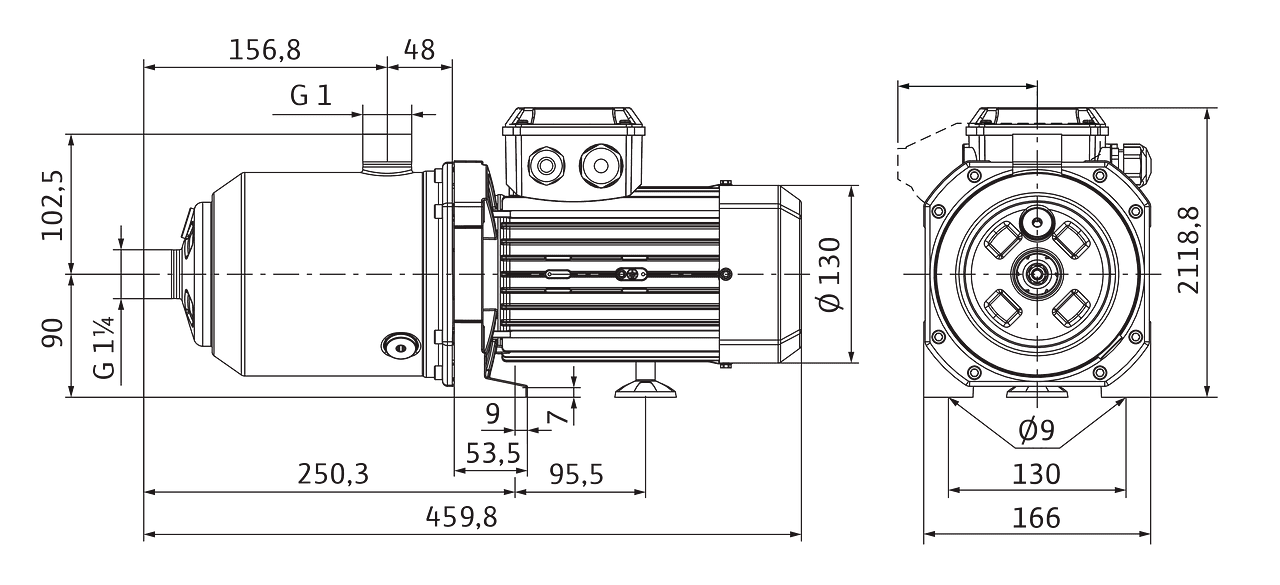

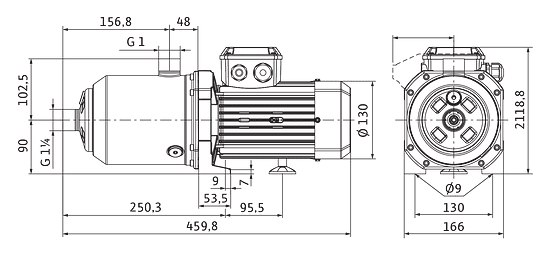

Mått och måttskisser

Medana CH1-L.604-2/V/E/10T

Medana CH1-L.604-2/V/E/10T
Medana CH1-L.604-2/V/E/10T

Kurvor

Wilo-Medana CH1-L, 3~400V - 602-606

Wilo-Medana CH1-L, 3~400V - 602-606
Wilo-Medana CH1-L, 3~400V - 602-606

Beställningsinformation

Information for order placements
  • Fabrikat
    Wilo
  • Produktbeteckning
    MEDANA CH1-L.604-2/V/E/10T
  • EAN-nummer
    4048482938622
  • Artikelnummer
    4235353
  • Bruttovikt ca m
    14.0 kg
  • Nettovikt ca m
    14 kg
  • Total längd L
    474.2 mm
  • Höjd utan förpackning H
    212 mm
  • Färg
    grön/svart/silver
  • Förpackningsegenskap
    Transportförpackning
  • Förpackningstyp
    Kartong
  • Antal per lager
    1
  • Bredd utan förpackning L
    166.0 mm
  • Minsta beställningsmängd
    1
  • Antal per pall
    1

PDF: MEDANA CH1-L.604-2/V/E/10T
