Sub TWU 3-0501-HS-I

Datablad

Hydrauliska data
  • Maximalt driftstryck p
    40 bar
  • Max. nedsänkningsdjup
    15.00 m
  • Uppfordringshöjd max. H
    2.55 m
  • Min. medietemperatur Tmin
    3 °C
  • Max. medietemperatur Tmax
    35 °C
Motordata
  • Nätanslutning
    1~230 V, 50/60 Hz
  • Motormärkeffekt P2
    0.60 kW
  • Märkvarvtal n
    2900 rpm
  • Märkström IN
    9.00 A
  • Tillslagstyp
    Direkt online (DOL)
  • Max. brytfrekvens t
    30 1/h
  • Skyddsklass motor
    IP58
  • Motordiameter Ø
    76.2 mm
  • Min. flödeshastighet vid motorn m/s
    0.08 m/s
Material
  • Pumphus
    1.4301
  • Pumphjul
    PC
  • Axel
    1.4104
  • Material motor
    1.4301
Installationsmått
  • Röranslutning på trycksidan RPD
    Rp 1
Information om orderplaceringar
  • Fabrikat
    Wilo
  • Produktbeteckning
    Sub TWU 3-0501-HS-I
  • EAN-nummer
    4048482213958
  • Artikelnummer
    6064283
  • Nettovikt ca m
    9 kg
  • Bruttovikt ca m
    9.5 kg
  • Längd med förpackning
    1150 mm
  • Höjd med förpackning
    200 mm
  • Bredd med förpackning
    200 mm
  • Förpackningsegenskap
    Transportförpackning
  • Förpackningstyp
    Kartong
  • Minsta beställningsmängd
    1

Specifikationstext

Helt dränkbar, flerstegsborrhålspump med radiella pumphjul i ledkonstruktion för vertikal eller horisontell installation, med integrerad backventil. Korrosionsfri asynkronmotor med inbyggd frekvensomvandlare med ett fast varvtal på upp till 8400 r/min för direkt anslutning till enfasnätet. Återlindningsbar, oljefylld motor med självsmörjande lager, dimensionerad för höga varvtal. Motorn och frekvensomvandlaren kyls av mediet. Aggregatet måste alltid användas nedsänkt. Vid vertikal Installation måste ev. en kylmantel användas beroende på brunnsdiametern. Vid horisontell installation måste kylmantel alltid användas. För pumpning av vatten ur borrhål med ett maximalt nedsänkningsdjup på 150 m och en maximal sandmängd på 50 g/m³.

Leveransomfattning:

  • Hydraulik + motor är redan monterade
  • Frekvensomvandlare
  • Anslutningskabel med dricksvattengodkännande
  • Monterings- och skötselanvisning
Driftdata
  • Media
    Water
  • Uppfordringshöjd max. H
    2.55 m
Enhet
  • Röranslutning på trycksidan RPD
    Rp 1
  • Maximalt driftstryck p
    40 bar
  • Skyddsklass motor
    IP58
  • Max. nedsänkningsdjup
    15.00 m
  • Min. medietemperatur Tmin
    3 °C
  • Max. medietemperatur Tmax
    35 °C
  • Nettovikt ca m
    9 kg
Motordata
  • Nätanslutning
    1~230 V, 50/60 Hz
  • Motormärkeffekt P2
    0.60 kW
  • Märkvarvtal n
    2900 rpm
  • Märkström IN
    9.00 A
  • Tillslagstyp
    Direkt online (DOL)
  • Max. brytfrekvens t
    30 1/h
  • Motordiameter Ø
    76.2 mm
  • Min. flödeshastighet vid motorn m/s
    0.08 m/s
Material
  • Pumphus
    1.4301
  • Material motor
    1.4301
  • Axel
    1.4104
  • Pumphjul
    PC
Information om orderplaceringar
  • Nettovikt ca m
    9 kg
  • Fabrikat
    Wilo
  • Produktbeteckning
    Sub TWU 3-0501-HS-I
  • Artikelnummer
    6064283

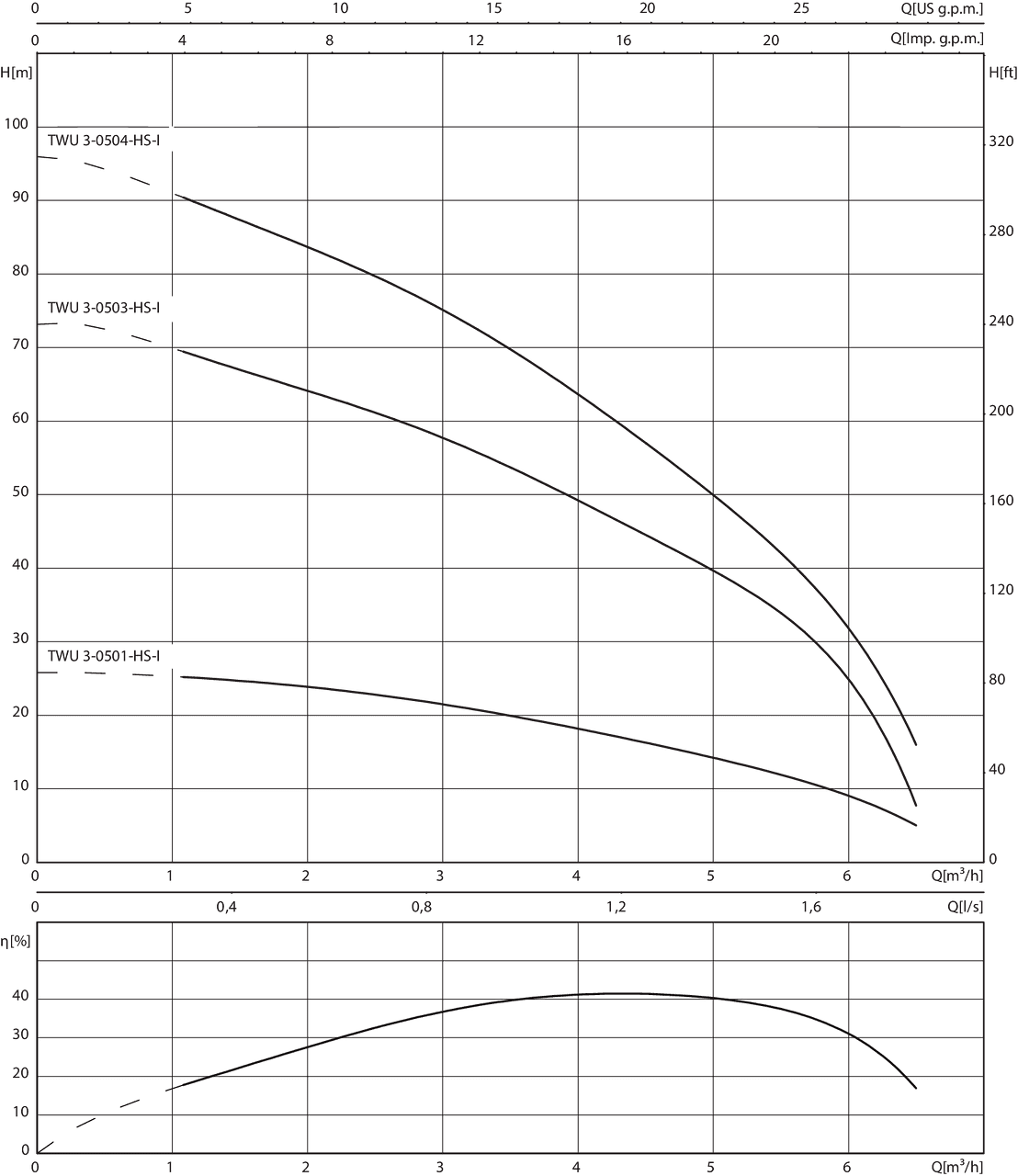

Kurvor

Sub TWU 3 HS

Sub TWU 3 HS
Sub TWU 3 HS

Beställningsinformation

Information for order placements
  • Fabrikat
    Wilo
  • Produktbeteckning
    Sub TWU 3-0501-HS-I
  • EAN-nummer
    4048482213958
  • Artikelnummer
    6064283
  • Bruttovikt ca m
    9.5 kg
  • Nettovikt ca m
    9 kg
  • Total längd L
    985.0 mm
  • Höjd utan förpackning H
    80 mm
  • Färg
    Silver
  • Förpackningsegenskap
    Transportförpackning
  • Förpackningstyp
    Kartong
  • Antal per lager
    1
  • Bredd utan förpackning L
    80.0 mm
  • Minsta beställningsmängd
    1
  • Antal per pall
    1
  • RSK-nummer
    5852363

Downloads

Wilo-Sub TWU 3-...-HS (High Speed)

Article Number 6063546
Edition 2019-05
Versionsnummer 05
Sidformat 209.9 x 297.0 mm
Sidantal 72

PDF (3 MB)

Hämta

TWU 3-0501-HS-I

PDF (79 kB)

Hämta

TWU 3-0501-HS-I

PDF (91 kB)

Hämta

TWU 3-0501-HS-I

PDF (16 kB)

Hämta

TWU 3-0501-HS-I

PDF (17 kB)

Hämta

TWU 3-0501-HS-I

PDF (16 kB)

Hämta
