Sub TWU 3.03-08-HS-ECP-B

Datablad

Hydrauliska data
  • Maximalt driftstryck p
    40 bar
  • Max. nedsänkningsdjup
    15.00 m
  • Uppfordringshöjd max. H
    14.32 m
  • Min. medietemperatur Tmin
    3 °C
  • Max. medietemperatur Tmax
    35 °C
Motordata
  • Nätanslutning
    1~230 V, 50/60 Hz
  • Motormärkeffekt P2
    1.50 kW
  • Märkvarvtal n
    8400 rpm
  • Märkström IN
    14.50 A
  • Tillslagstyp
    Direkt online (DOL)
  • Kapacitetsfaktor cos φ
    0.60
  • Max. brytfrekvens t
    30 1/h
  • Skyddsklass motor
    IP58
  • Motordiameter Ø
    76.2 mm
  • Min. flödeshastighet vid motorn m/s
    0.08 m/s
Material
  • Pumphus
    1.4301
  • Pumphjul
    PC
  • Axel
    1.4104
  • Material motor
    1.4301
Installationsmått
  • Röranslutning på trycksidan RPD
    Rp 1
Information om orderplaceringar
  • Fabrikat
    Wilo
  • Produktbeteckning
    Sub TWU 3.03-08-HS-ECP-B
  • EAN-nummer
    4048482654140
  • Artikelnummer
    6079401
  • Nettovikt ca m
    5 kg
  • Bruttovikt ca m
    7.9 kg
  • Längd med förpackning
    1000 mm
  • Höjd med förpackning
    174 mm
  • Bredd med förpackning
    161 mm
  • Förpackningsegenskap
    Transportförpackning
  • Förpackningstyp
    Kartong
  • Minsta beställningsmängd
    1

Specifikationstext

Helt dränkbar, flerstegsborrhålspump med radiella pumphjul i ledkonstruktion för vertikal eller horisontell installation, med integrerad backventil.

Korrosionsfri permanentmagnetmotor för direktstart för anslutning till den medföljande frekvensomvandlaren. Oljefylld motor med självsmörjande lager, dimensionerad för höga varvtal till 8400 r/min.

Genom drift med frekvensomvandlaren anpassas aggregatets varvtal automatiskt till det aktuella vattenbehovet. På så sätt ger borrhålspumpen alltid ett konstant tryck. Motorn och frekvensomvandlaren kyls av mediet. Aggregatet måste alltid användas nedsänkt. Vid vertikal Installation måste ev. en kylmantel användas beroende på brunnsdiametern. Vid horisontell installation måste kylmantel alltid användas. För kylning måste frekvensomvandlaren monteras direkt i rörledningen utanför mediet (översvämningssäkert). För pumpning av vatten ur borrhål med ett maximalt nedsänkningsdjup på 150 m och en maximal sandmängd på 50 g/m³.

Leveransomfattning

  • Hydraulik + motor är redan monterade
  • Frekvensomvandlare
  • Anslutningskabel med dricksvattengodkännande
  • Monterings- och skötselanvisning
Driftdata
  • Media
    Water
  • Uppfordringshöjd max. H
    14.32 m
Enhet
  • Röranslutning på trycksidan RPD
    Rp 1
  • Maximalt driftstryck p
    40 bar
  • Skyddsklass motor
    IP58
  • Max. nedsänkningsdjup
    15.00 m
  • Min. medietemperatur Tmin
    3 °C
  • Max. medietemperatur Tmax
    35 °C
  • Nettovikt ca m
    5 kg
Motordata
  • Nätanslutning
    1~230 V, 50/60 Hz
  • Motormärkeffekt P2
    1.50 kW
  • Märkvarvtal n
    8400 rpm
  • Märkström IN
    14.50 A
  • Tillslagstyp
    Direkt online (DOL)
  • Max. brytfrekvens t
    30 1/h
  • Motordiameter Ø
    76.2 mm
  • Min. flödeshastighet vid motorn m/s
    0.08 m/s
Material
  • Pumphus
    1.4301
  • Material motor
    1.4301
  • Axel
    1.4104
  • Pumphjul
    PC
Information om orderplaceringar
  • Nettovikt ca m
    5 kg
  • Fabrikat
    Wilo
  • Produktbeteckning
    Sub TWU 3.03-08-HS-ECP-B
  • Artikelnummer
    6079401

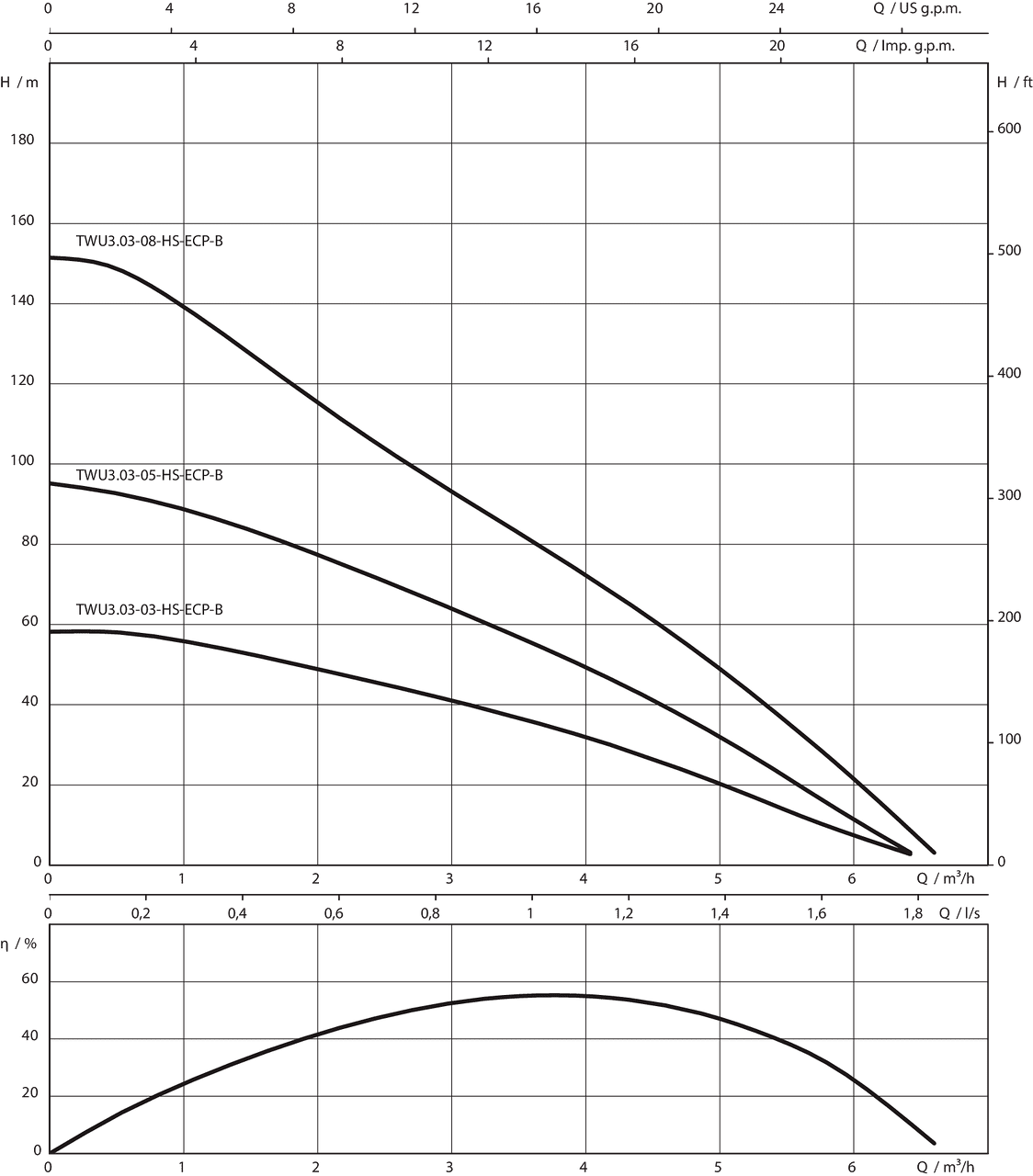

Kurvor

Sub TWU 3 HS

Sub TWU 3 HS
Sub TWU 3 HS

Beställningsinformation

Information for order placements
  • Fabrikat
    Wilo
  • Produktbeteckning
    Sub TWU 3.03-08-HS-ECP-B
  • EAN-nummer
    4048482654140
  • Artikelnummer
    6079401
  • Bruttovikt ca m
    7.9 kg
  • Nettovikt ca m
    5 kg
  • Total längd L
    571.0 mm
  • Höjd utan förpackning H
    81 mm
  • Färg
    Silver
  • Förpackningsegenskap
    Transportförpackning
  • Förpackningstyp
    Kartong
  • Antal per lager
    1
  • Bredd utan förpackning L
    81.0 mm
  • Minsta beställningsmängd
    1
  • Antal per pall
    1
