TOP-Z 80/10
Datablad
Hydrauliska data
-
Maximalt driftstryck PN10 bar
-
Uppfordringshöjd max. H Qmin9.0
-
Flöde max. Qmax67.2
-
Min. medietemperatur Tmin-20 °C
-
Max. medietemperatur Tmax110 °C
-
Omgivningstemperatur min. Tmin0 °C
-
Max. omgivningstemperatur Tmax40 °C
-
Max. tillåten hårdhetsgrad i VVC-systemet3,57 mmol/l (20 °dH) (3,21 mmol/l (18 °dH) för 20/4 + 25/6)
Motordata
-
Nätanslutning3~400 V, 50 Hz
-
Märkeffekt P21100.0 W
-
Märkström IN2.92 A
-
Varvtal max. nmax2800 rpm
-
Tillförd effekt (min) P1 min865.0 W
-
Strömingång P1 max. P1 max1440.0 W
-
StörningssändningEN 61000-6-3
-
StörstabilitetEN 61000-6-2
-
Skyddsklass motorIPX4D
-
IsolationsklassH
-
Kabelförskruvning2 x PG13.5
-
Motorskyddintegrerad
Material
-
PumphusEN-GJL-250
-
PumphjulPPE-GF30
-
Axel1.4122
-
Material lagerKolgrafit
Installationsmått
-
Röranslutning på sugsidan RPSDN 80
-
Röranslutning på trycksidan RPDDN 80
-
Bygglängd l0360 mm
Information om orderplaceringar
-
FabrikatWilo
-
ProduktbeteckningTOP-Z 80/10
-
EAN-nummer4048482742878
-
Artikelnummer2175533
-
Nettovikt ca m32 kg
-
Bruttovikt ca m34.0 kg
-
Längd med förpackning470 mm
-
Höjd med förpackning385 mm
-
Bredd med förpackning320 mm
-
FörpackningsegenskapTransportförpackning
-
FörpackningstypKartong
-
Minsta beställningsmängd1
Specifikationstext
Denna cirkulationspump är endast avsedd för tappvatten.
Kan användas för VVC-anläggningar inom industrin och i byggnadstekniska installationer.
Underhållsfri cirkulationspump med våt motor med skruvförband eller flänsanslutning, inställbara varvtalssteg för kapacitetsanpassning.
Utrustning och funktion
- Manuell kapacitetsanpassning med 3 varvtalssteg
- Pumpar med enfasmotor:
- P2 upp till 90 W: Inbyggt skydd mot otillåtet höga lindningstemperaturer
- P2 ≥ 180 W: Fullständigt motorskydd med lindningsskyddskontakt i kombination med utlösningsanordning (tillval: SK 602N/SK 622N)
- Pumpar med trefasmotor:
- P2 upp till 90 W: Inbyggt skydd mot otillåtet höga lindningstemperaturer
- P2 ≥ 180 W: Fullständigt motorskydd med lindningsskyddskontakt i kombination med utlösningsanordning (tillval: SK 602N/SK 622N)
- Nätanslutning 3~230 V med omkopplingskontakt som tillval
- Pumphus i rödgods eller gjutjärn (rostfritt stål beroende på typ)
- Kombifläns PN 6/PN 10 (för DN 40 till DN 65)
- Värmeisoleringar
Driftdata
-
MediaWater
-
Maximalt driftstryck PN10 bar
-
Max. tillåten hårdhetsgrad i VVC-systemet3,57 mmol/l (20 °dH) (3,21 mmol/l (18 °dH) för 20/4 + 25/6)
Motordata
-
StörningssändningEN 61000-6-3
-
StörstabilitetEN 61000-6-2
-
Nätanslutning3~400 V, 50 Hz
-
Strömingång P1 max. P1 max1440.0 W
-
Varvtal max. nmax2800 rpm
-
Märkström IN2.92 A
-
Skyddsklass motorIPX4D
-
Kabelförskruvning2 x PG13.5
Material
-
PumphusEN-GJL-250
-
PumphjulPPE-GF30
-
Axel1.4122
-
Material lagerKolgrafit
Installationsmått
-
Röranslutning på sugsidan RPSDN 80
-
Röranslutning på trycksidan RPDDN 80
-
Bygglängd l0360 mm
Information om orderplaceringar
-
FabrikatWilo
-
ProduktbeteckningTOP-Z 80/10
-
Nettovikt ca m32 kg
-
Artikelnummer2175533

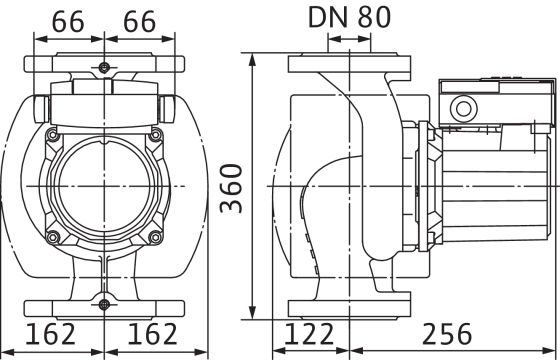

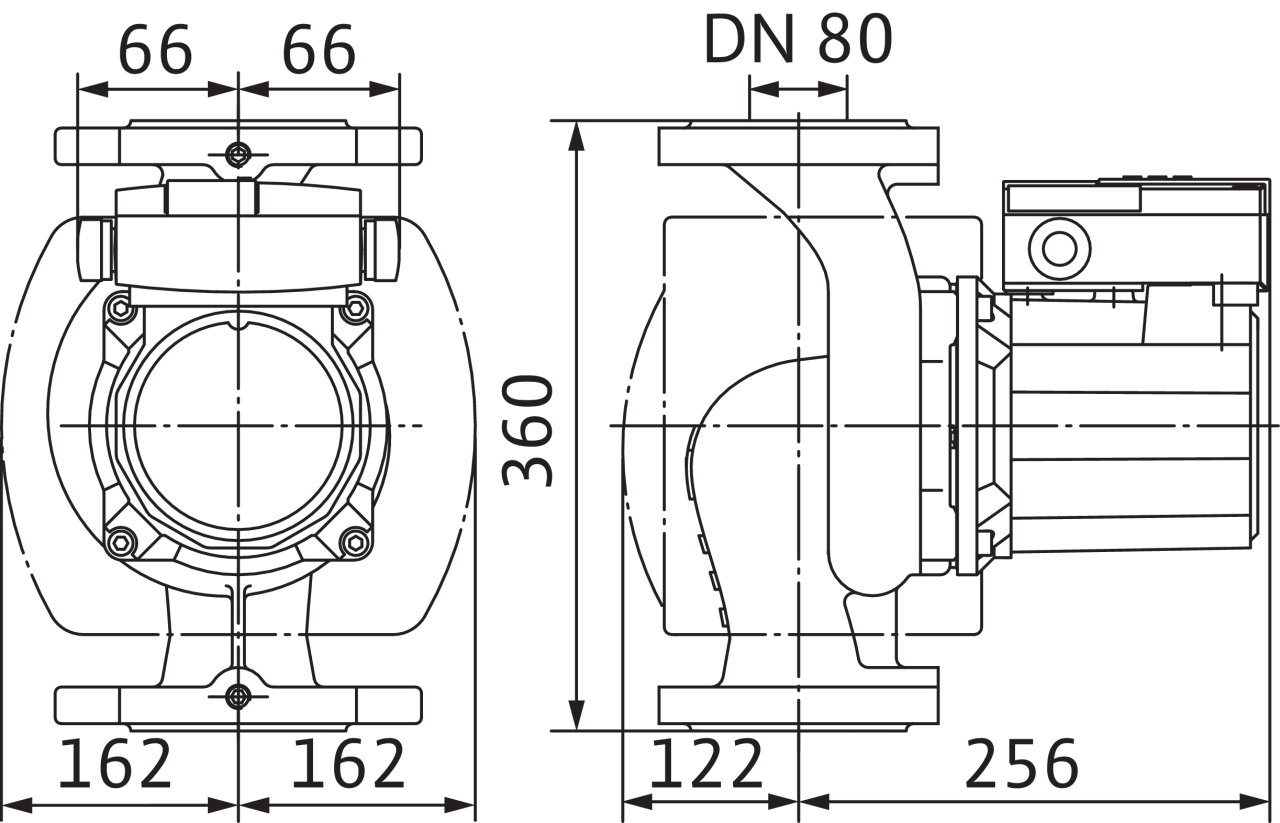

Mått och måttskisser
TOP-S

TOP-Z



Kopplingsschema
TOP-S

Nätanslutning 3~400 V, 50 Hz
3~230 V, 50 Hz (som tillval med omkopplingskontakt 3~230 V)
WSK = lindningsskyddskontakt
Fullständigt motorskydd i alla varvtalssteg med tillvalet utlösningsanordning
SK 602N/SK 622N eller andra automatikskåp/reglersystem med anslutningsmöjlighet lindningsskyddskontakt
Utlösning: Extern utlösning på automatikskåp/reglersystem
Återställning: Störningskvitteringen sker när motorn har svalnat
automatiskt

Beställningsinformation
Information for order placements
-
FabrikatWilo
-
ProduktbeteckningTOP-Z 80/10
-
EAN-nummer4048482742878
-
Artikelnummer2175533
-
Bruttovikt ca m34.0 kg
-
Nettovikt ca m32 kg
-
Total längd L360.0 mm
-
Höjd utan förpackning H378 mm
-
Färggrön/brons
-
FörpackningsegenskapTransportförpackning
-
FörpackningstypKartong
-
Antal per lager4
-
Bredd utan förpackning L324.0 mm
-
Minsta beställningsmängd1
-
Antal per pall12
