VeroLine-IP-E 80/115-2,2/2

Datablad

Hydrauliska data
  • Lägsta effektivitetsindex (MEI)
    0.4
  • Maximalt driftstryck PN
    10 bar
  • Min. medietemperatur Tmin
    -20 °C
  • Max. medietemperatur Tmax
    120 °C
  • Omgivningstemperatur min. Tmin
    0 °C
  • Max. omgivningstemperatur Tmax
    40 °C
Motordata
  • Nätanslutning
    3~380 V, 50/60 Hz
  • Motoreffektivitetsklass
    IE4
  • Motormärkeffekt P2
    2.20 kW
  • Märkström IN
    7.00 A
  • Märkvarvtal n
    2900 1/min
  • Varvtal max. nmax
    2900 rpm
  • Störningssändning
    EN 61800-3
  • Störstabilitet
    EN 61800-3
  • Isolationsklass
    F
  • Skyddsklass motor
    IP55
  • Integrerat fullständigt motorskydd
    -
  • Kabelförskruvning
    1 x M16x1.5
Material
  • Pumphus
    EN-GJL-250
  • Pumphjul
    PPE/PS-GF30
  • Axel
    1.4021
  • Axeltätning
    AQ1EGG
  • Lanterna
    EN-GJL-250
Tillåtna vätskor (andra vätskor på förfrågan)
  • Värmeledningsvatten (enligt VDI 2035)
    Ja
  • Värmebärarolja
    Specialutförande mot pristillägg
  • Kyl- och kallvatten
    Ja
  • Vatten-glykol-blandning (vid 20 – 40 vol.-% glykol och medietemperatur ≤ 40 °C)
    Ja
Installationsmått
  • Bygglängd L0
    360 mm
  • Röranslutning på sugsidan
    DN 80
  • Röranslutning på trycksidan
    DN 80
Information om orderplaceringar
  • Fabrikat
    Wilo
  • Produktbeteckning
    VeroLine-IP-E 80/115-2,2/2
  • EAN-nummer
    4048482647302
  • Artikelnummer
    2158828
  • Nettovikt ca m
    47 kg
  • Bruttovikt ca m
    55.6 kg
  • Längd med förpackning
    795 mm
  • Höjd med förpackning
    615 mm
  • Bredd med förpackning
    515 mm
  • Förpackningsegenskap
    Transportförpackning
  • Förpackningstyp
    Kartong
  • Minsta beställningsmängd
    1

Specifikationstext

Centrifugalpump med torr motor i inline-konstruktion för rörinbyggnad eller placering på bottenplatta med inbyggd frekvensomvandlare för elektronisk reglering med bl.a. konstant eller variabelt differenstryck (Δp-c/Δp-v). Trefasmotor med frekvensomvandlare.

Konstruktion:

  • Enstegscentrifugalpump med odelad axel
  • Spiralhus i Inline-konstruktion
  • Flänsar PN 16 – borrade enligt EN 1092-2
  • Tryckmätningsanslutningar (R 1/8) för monterad differenstryckgivare (utförande ...-R1 utan differenstryckgivare)
  • Pumphus och motorfläns har katodisk beläggning som standard
  • Mekanisk axeltätning för pumpning av vatten upp till T=120 °C. Upp till Tmax= +40 °C är en tillsats av glykol på 20 till 40 % av volymen tillåten. Andra mekaniska axeltätningar eller andra pumpmedia/temperaturer på förfrågan.

Tillbehör:

  • Konsoler för montering i bottenplatta
  • IR-monitor
  • IR-Stick
  • IF-modul PLR
  • IF-modul LON
  • IF-modul Modbus
  • IF-modul BACnet
  • IF-modul CAN
  • Reglersystem VR-HVAC/CCe-HVAC/SCe-HVAC
  • Differenstryckgivarsatser (DDG) 0–10 V för pumpar i utförande ...–R1

Standardmässig utrustning:

  • Enknappsmanövrering för:
    • Pump Av/På
    • Inställning av börvärde och varvtal
    • Val av regleringstyp: Δp-c (konstant differenstryck), Δp-v (variabelt differenstryck), PID-regulator, n-constant (varvtalsstyrning)
    • Val av drifttyp vid tvillingpumpsdrift (huvud-/reservdrift, parallelldrift)
    • Konfigurering av driftparametrar
    • Felkvittering
  • Pumpdisplay för indikering av:
    • Reglersätt
    • Börvärde (t.ex. differenstryck eller varvtal)
    • Fel- och varningsmeddelanden
    • Ärvärden (t.ex. tillförd effekt, sensorns ärvärde)
    • Driftsdata (t.ex. drifttimmar, energiförbrukning)
    • Statusdata (t.ex. status för relä för summalarm och summadriftmeddelande)
    • Uppgifter om utrustningen (t.ex. pumpnamn)

Tilläggsfunktioner:

  • Gränssnitt: Styringång "Överordnad från", "Externt pumpskifte" (endast aktiv vid tvillingpumpsdrift), analog ingång 0–10 V, 2–10 V, 0–20 mA, 4–20 mA för varvtalsstyrning (DDC) eller fjärrinställning av börvärde, analog ingång 0–10 V, 2–10 V, 0–20 mA, 4–20 mA för trycksensorns ärvärdessignal, IR-gränssnitt för trådlös kommunikation med manövrerings- och serviceenhet Wilo-IR-pinne/IR-monitor, anslutningsställe för Wilo IF-moduler Modbus, BACnet, CAN, PLR, LON för anslutning till fastighetsautomationen, inställningsbart, potentialfritt störnings- och drifts-/beredskapsmeddelande, gränssnitt till tvillingpumpskommunikation
  • Inställbart tidsintervall för pumpskiftet (vid tvillingpumpsdrift)
  • Integrerat fullständigt motorskydd
  • Olika drifttyper för uppvärmning (HV) eller klimatapplikationer (AC)
  • Åtkomstspärr
  • Olika manövernivåer: Standard/service
Driftdata
  • Media
    Water
  • medietemperatur T
    -
  • omgivningstemperatur T
    -
  • Maximalt driftstryck PN
    10 bar
  • Lägsta effektivitetsindex (MEI)
    0.4
Motordata
  • Motoreffektivitetsklass
    IE4
  • Störningssändning
    EN 61800-3
  • Störstabilitet
    EN 61800-3
  • Nätanslutning
    3~380 V, 50/60 Hz
  • Märkeffekt P2
    2200.0 W
  • Varvtal max. nmax
    2900 rpm
  • Märkström IN
    7.00 A
  • Isolationsklass
    F
  • Skyddsklass motor
    IP55
  • Motorskydd
Material
  • Pumphus
    EN-GJL-250
  • Pumphjul
    PPE/PS-GF30
  • Axel
    1.4021
  • Axeltätning
    AQ1EGG
  • Lanterna
    EN-GJL-250
Installationsmått
  • Röranslutning på sugsidan
    DN 80
  • Röranslutning på trycksidan
    DN 80
  • Bygglängd l0
    360 mm
Information om orderplaceringar
  • Fabrikat
    Wilo
  • Produktbeteckning
    VeroLine-IP-E 80/115-2,2/2
  • Nettovikt ca m
    47 kg
  • Artikelnummer
    2158828

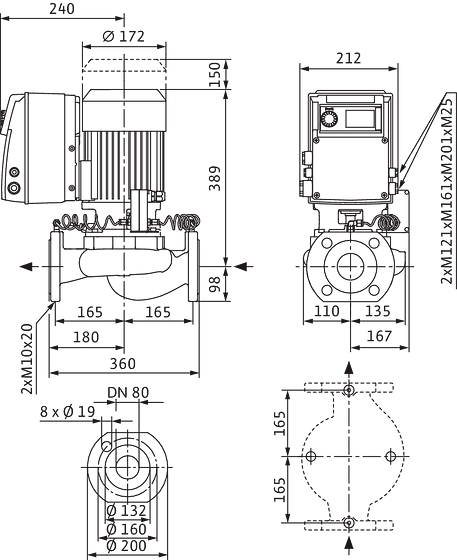

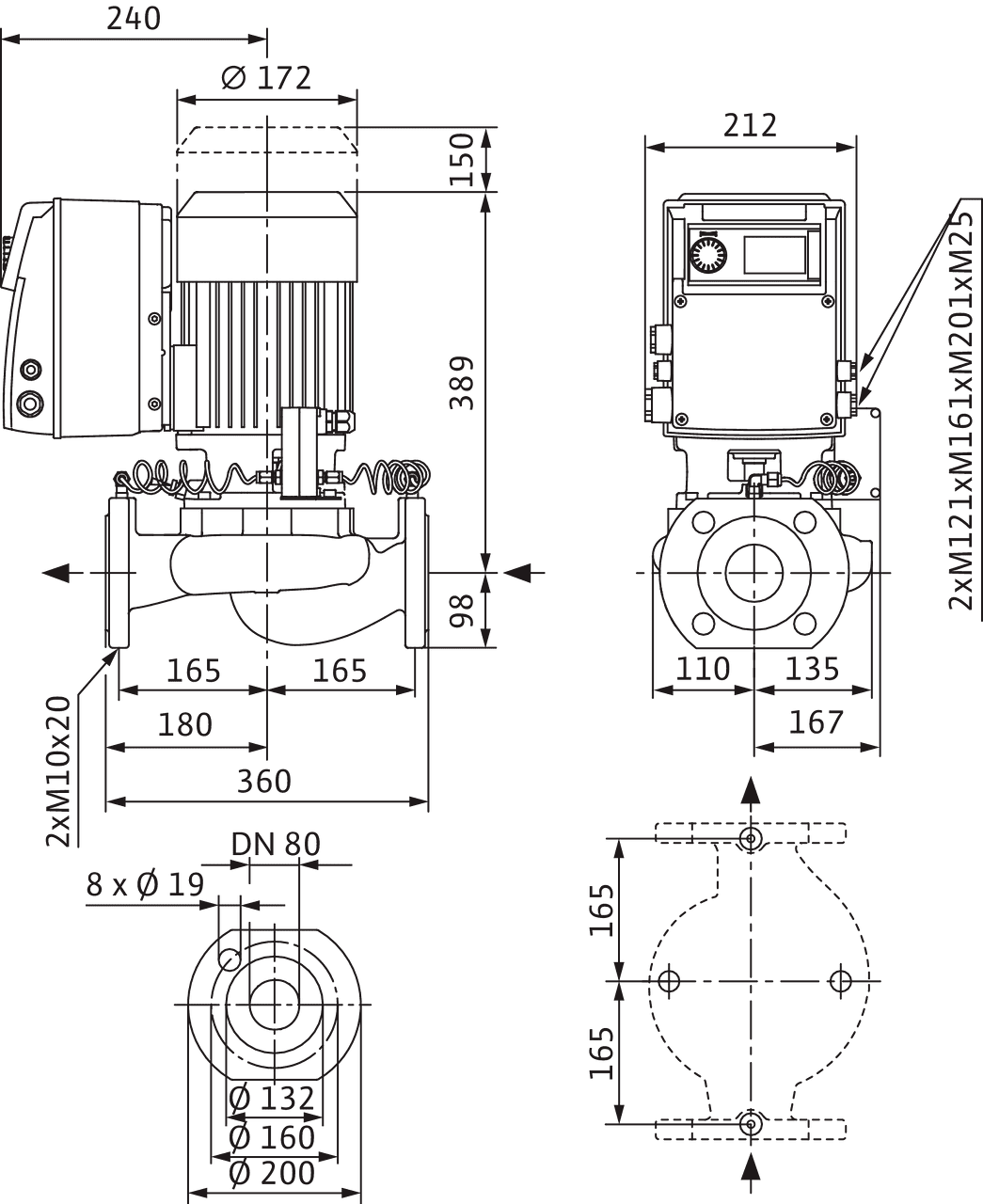

Mått och måttskisser

VeroLine-IP-E 80/115-2,2/2

VeroLine-IP-E 80/115-2,2/2

Notera:

Hus med fötter för sockel och hål M10, konsoler på förfrågan.

VeroLine-IP-E 80/115-2,2/2

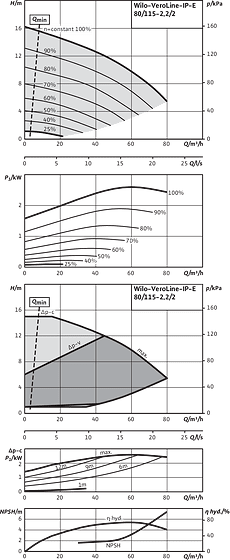

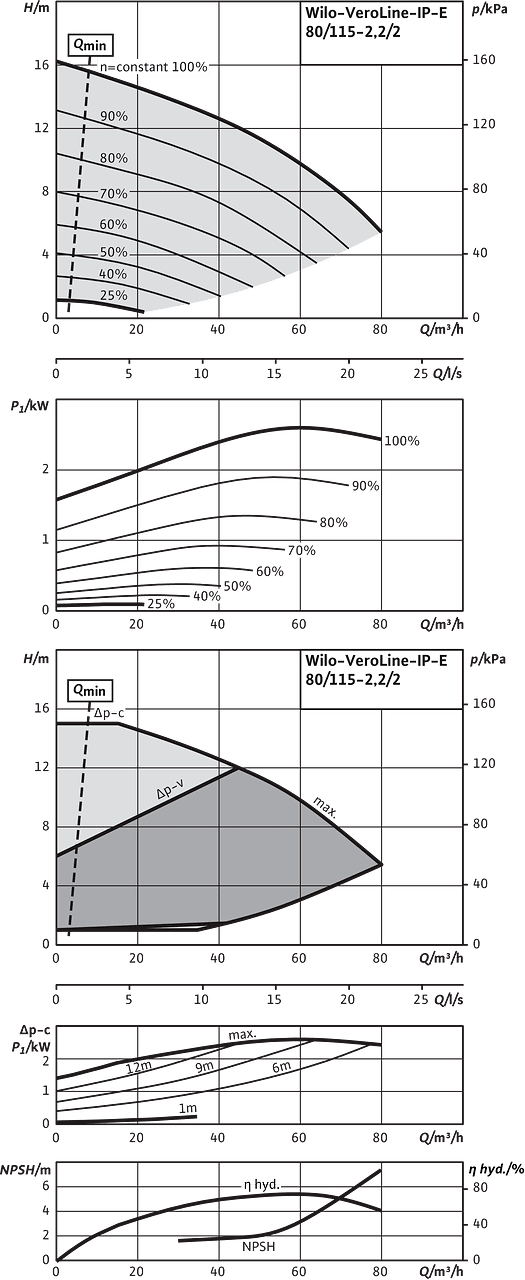

Kurvor

VeroLine-IP-E 80/115-2,2/2

VeroLine-IP-E 80/115-2,2/2
VeroLine-IP-E 80/115-2,2/2

Kopplingsschema

IL-E

IL-E

L1, L2, L3:Nätanslutning: 3~440 V ±10 %, 50/60 Hz; 3~400 V ±10 %, 50/60 Hz; 3~380 V -5 %/+10 %, 50/60 Hz
PE:Skyddsledaranslutning
DDG:Anslutning för differenstryckgivare
In1 (1):Ärvärdesingång 0 – 10 V/0 – 20 mA; 2 – 10 V/4 – 20 mA
GND (2):Jordanslutning för In1 och In2
+ 24 V (3):Likspänningsutgång för en extern förbrukare/givare. Belastning max. 60 mA
In2:Börvärdesingång 0 – 10 V/0 – 20 mA; 2 – 10 V/4 – 20 mA
MP:Multi Pump, gränssnitt för tvillingpumpsregleringen
Ext. off:Styringång ”Överordnad FRÅN”Pumpen kan kopplas till eller från via en extern, potentialfri kontakt (24 V DC/10 mA).
SBM:*Potentialfritt summadriftmeddelande (växlande kontakt enligt VDI 3814)
SSM:*Potentialfritt summalarm (växlande kontakt enligt VDI 3814)
AUX:Externt pumpskifte (endast för tvillingpump-drift). Pumpbyte kan genomföras via en extern, potentialfri kontakt (24 V DC/10 mA)
DIP-brytare:1: Omkoppling mellan drifts‐ (O) och serviceläget (S) 2: Aktivera/deaktivera menyn för åtkomstspärren
Tillval:IF-moduler för anslutning till fastighetsautomationen

* Tillåten belastning av kontakterna för SBM och SSM:

min.: 12V/ DC/10 mA

max.: 250 V AC/1 A

IL-E

Beställningsinformation

Information om orderplaceringar
  • Fabrikat
    Wilo
  • Produktbeteckning
    VeroLine-IP-E 80/115-2,2/2
  • EAN-nummer
    4048482647302
  • Artikelnummer
    2158828
  • Bruttovikt ca m
    55.6 kg
  • Nettovikt ca m
    47 kg
  • Total längd L
    506.8 mm
  • Höjd utan förpackning H
    439 mm
  • Färg
    Grön
  • Förpackningsegenskap
    Transportförpackning
  • Förpackningstyp
    Kartong
  • Antal per lager
    1
  • Bredd utan förpackning L
    277.0 mm
  • Minsta beställningsmängd
    1
  • Antal per pall
    1
  • RSK-nummer
    5745134
