Yonos MAXO 25/0,5-7 PN10

Datablad

Hydrauliska data
  • Maximalt driftstryck PN
    10 bar
  • Uppfordringshöjd max. H
    7.00 m
  • Flöde max. Q
    8.2 m³/h
  • Minsta tilloppshöjd vid 50 °C
    3
  • Minsta tilloppshöjd vid 95 °C
    10
  • Minsta tilloppshöjd vid 110 °C
    16
  • Min. medietemperatur Tmin
    -20 °C
  • Max. medietemperatur Tmax
    110 °C
  • Omgivningstemperatur min. Tmin
    -20 °C
  • Max. omgivningstemperatur Tmax
    40 °C
Motordata
  • Energieffektivitetsindex (EEI)
    0.20
  • Nätanslutning
    1~230 V ±10%, 50/60 Hz
  • Märkström IN
    0.08 A
  • Märkström IN
    1.00 A
  • Varvtal min. nmin
    1000 rpm
  • Varvtal max. nmax
    3700 rpm
  • Tillförd effekt (min) P1 min
    5.0 W
  • Strömingång P1 max. P1 max
    120.0 W
  • Störningssändning
    EN 61800-3;2004+A1;2012/bostäder (C1)
  • Störstabilitet
    EN 61800-3;2004+A1;2012/industrimiljö (C2)
  • Kabelförskruvning
    2 x M20x1.5
  • Isolationsklass
    F
  • Kapslingsklass
    IPX4D
Material
  • Pumphus
    EN-GJL-200
  • Pumphjul
    PPE/PS-GF30
  • Axel
    1.4122
  • Material lager
    Kolgrafit
Installationsmått
  • Röranslutning på trycksidan RPD
    G 1½
  • Röranslutning på sugsidan RPS
    G 1½
  • Bygglängd l0
    180 mm
Information om orderplaceringar
  • Fabrikat
    Wilo
  • Produktbeteckning
    Yonos MAXO 25/0,5-7 PN10
  • EAN-nummer
    4048482235868
  • Artikelnummer
    2120639
  • Nettovikt ca m
    5 kg
  • Bruttovikt ca m
    5.8 kg
  • Längd med förpackning
    270 mm
  • Höjd med förpackning
    205 mm
  • Bredd med förpackning
    242 mm
  • Förpackningsegenskap
    Transportförpackning
  • Förpackningstyp
    Kartong
  • Minsta beställningsmängd
    1

Specifikationstext

Högeffektiv pump Wilo-Yonos MAXO

elektroniskt reglerad,

Cirkulationspump med våt motor, synkronmotor enligt ECM-teknologi och integrerad effektreglering för steglös differenstryckreglering. För alla värme-, ventilations- och klimatanvändningar.

Standardmässigt med:

  • Inställningsbara regleringstyper för optimal lastanpassning: Δp-c (konstant differenstryck), Δp-v (variabelt differenstryck)
  • 3 varvtalssteg (n = konstant)
  • LED-indikering för inställning av börvärdet och visning av felmeddelanden
  • Elanslutning med Wilo-stickkontakt
  • Störningslampa och kontakt för summalarm

För flänspumpar - flänsutföranden:

  • Standardutförande för pumpar DN 32 till DN 65: Kombifläns PN 6/10 (fläns PN 16 enligt EN 1092-2) för motfläns PN 6 och PN 16
  • Standardutförande för pumpar DN 80/DN 100: Fläns PN 6 (beräknat efter PN 16 enligt EN 1092-2) för motfläns PN 6
Driftdata
  • Media
    Water
  • Maximalt driftstryck PN
    10 bar
  • Minsta tilloppshöjd vid 50 °C
    3
  • Minsta tilloppshöjd vid 95 °C
    10
  • Minsta tilloppshöjd vid 110 °C
    16
Motordata
  • Energieffektivitetsindex (EEI)
    0.20
  • Störningssändning
    EN 61800-3;2004+A1;2012/bostäder (C1)
  • Störstabilitet
    EN 61800-3;2004+A1;2012/industrimiljö (C2)
  • Nätanslutning
    1~230 V, 50/60 Hz
  • Strömingång P1 max. P1 max
    120.0 W
  • Varvtal min. nmin
    1000 rpm
  • Varvtal max. nmax
    3700 rpm
  • Skyddsklass motor
    IPX4D
  • Kabelförskruvning
    2 x M20x1.5
Material
  • Pumphus
    EN-GJL-200
  • Pumphjul
    PPE/PS-GF30
  • Axel
    1.4122
  • Material lager
    Kolgrafit
Installationsmått
  • Röranslutning på sugsidan RPS
    G 1½
  • Röranslutning på trycksidan RPD
    G 1½
  • Bygglängd l0
    180 mm
Information om orderplaceringar
  • Fabrikat
    Wilo
  • Produktbeteckning
    Yonos MAXO 25/0,5-7 PN10
  • Nettovikt ca m
    5 kg
  • Artikelnummer
    2120639

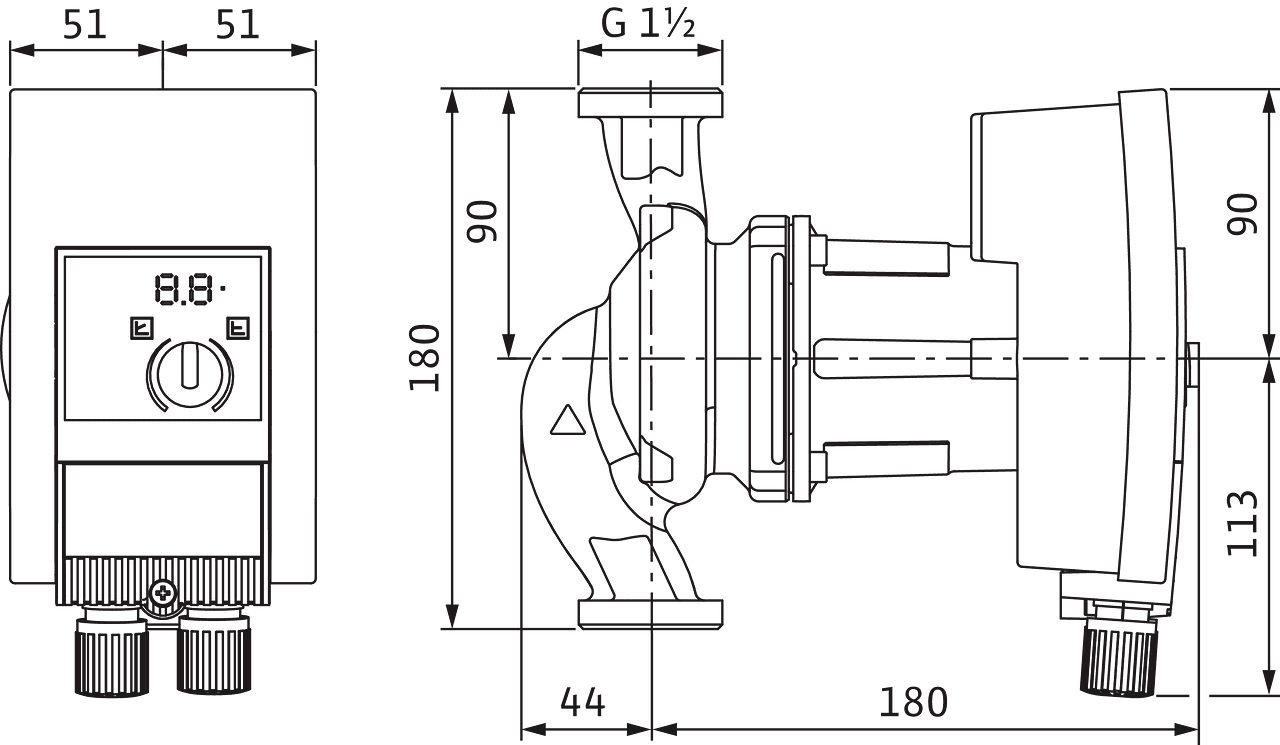

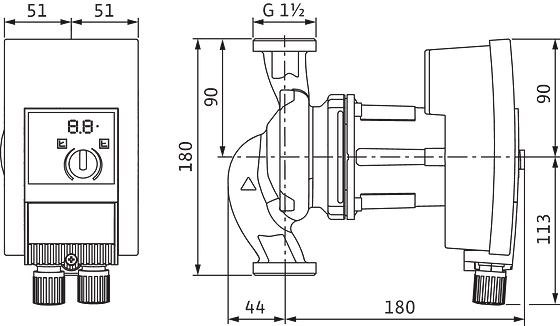

Mått och måttskisser

Yonos MAXO 25/0,5-7

Yonos MAXO 25/0,5-7
Yonos MAXO 25/0,5-7

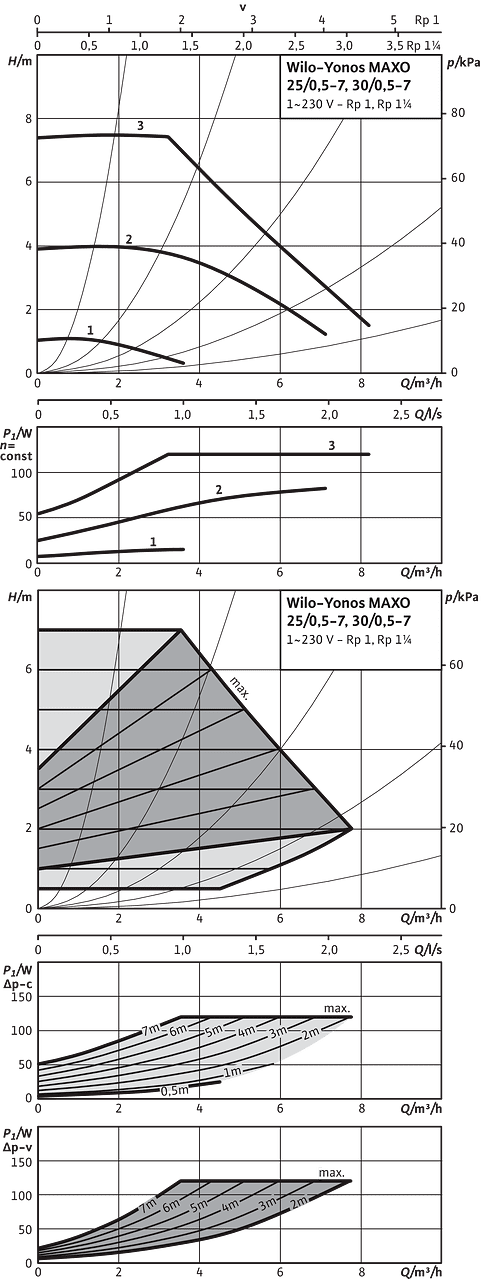

Kurvor

Yonos MAXO 25/0,5-7

Yonos MAXO 25/0,5-7
Yonos MAXO 25/0,5-7

Kopplingsschema

Stratos

Stratos

SSM:Summalarm

(Öppnare enligt VDI 3814, tillåten belastning 1 A, 250 V ~)

Standard: 1~230 V, 50/60 Hz

Tillval: 3~230 V, 50/60 Hz

Stratos

Beställningsinformation

Information for order placements
  • Fabrikat
    Wilo
  • Produktbeteckning
    Yonos MAXO 25/0,5-7 PN10
  • EAN-nummer
    4048482235868
  • Artikelnummer
    2120639
  • Bruttovikt ca m
    5.8 kg
  • Nettovikt ca m
    5 kg
  • Total längd L
    203.0 mm
  • Höjd utan förpackning H
    224 mm
  • Färg
    grön/svart
  • Förpackningsegenskap
    Transportförpackning
  • Förpackningstyp
    Kartong
  • Antal per lager
    14
  • Bredd utan förpackning L
    105.0 mm
  • Minsta beställningsmängd
    1
  • Antal per pall
    70
  • RSK-nummer
    5761102
