Kompaktné zariadenie na zvyšovanie tlaku pre priame alebo nepriame pripojenie. Pozostávajúce zo štandardne nasávacích, vertikálnych vysokotlakových odstredivých čerpadiel z ušľachtilej ocele v suchobežnom vyhotovení. Pripravené na okamžité zapojenie s potrubným prepojením z ušľachtilej ocele namontované na základnom ráme, vrátane riadiaceho/regulačného prístroja so všetkými potrebnými meracími a nastavovacími zariadeniami.

Na plnoautomatické zásobovanie vodou a zvyšovanie tlaku v obytných budovách, kanceláriách a administratívnych budovách, hoteloch, nemocniciach, obchodných domoch (v rozsahu platnosti normy DIN 1988 a DIN EN 806 sú určené zariadenia so záložným čerpadlom), ako aj v priemyselných systémoch.

Na čerpanie pitnej vody, úžitkovej vody, chladiacej vody, hasiacej vody (okrem hasiacich zariadení podľa DIN14462 a s povolením miestnych úradov protipožiarnej ochrany) alebo iných úžitkových vôd, ktoré ani chemicky ani mechanicky nenarúšajú použité materiály a neobsahujú žiadne abrazívne zložky ani zložky s dlhými vláknami.

Zvláštne znaky/prednosti produktu

• Certifikácia čerpadla WRAS/KTW/ACS pre všetky diely prichádzajúce do styku s médiom (verzia EPDM)
• Vysoko efektívna hydraulika čerpadiel konštrukčného radu Helix V v spojení s normovanými motormi IE2 IEC, vrátane 7,5 kW a výkonnejšieho normovaného motora IE3 (voliteľne v prípade nižšieho výkonu motora)
• Mechanická upchávka čerpadiel nezávislá od smeru otáčania v kartušovom vyhotovení pre jednoduchú montáž
• Flexibilný dizajn medzikusu umožňuje priamy prístup k mechanickej upchávke
• Demontovateľná spojka na výmenu mechanickej upchávky bez nutnosti demontáže motora (od 7,5 kW)
• Hydraulika celého zariadenia s optimalizáciou straty tlaku
• Diely prichádzajúce do styku s médiom sú odolné voči korózii
• Plne elektronický regulátor Economy (CE+) s mikroprocesorom, LED diódami na indikáciu stavu zariadenia a analógovými a digitálnymi vstupmi a výstupmi
• Kontrola a predbežné nastavenie na optimálnu pracovnú oblasť u výrobcu (vr. dokladu o preberacej skúške v nadväznosti na EN10204 - 3.1)

Vybavenie/funkcia

• Vysokotlakové odstredivé čerpadlá z ušľachtilej ocele konštrukčného radu Helix V
• Základný rám z elektrolyticky pozinkovanej ocele s výškovo nastaviteľnými tlmičmi chvenia pre zvukovú izoláciu telesa
• Uzatváracia armatúra na strane výtlaku
• Spätná klapka na strane výtlaku
• Membránová tlaková nádoba 8 l, PN16 vrátane prietokovej armatúry podľa normy DIN 4807, výtlačná strana
• Snímač tlaku (4-20 mA), výtlačná strana
• Manometer, výtlačná strana
• Automatické riadenie čerpadla pomocou plne elektronického regulátora

Regulátor Economy (CE+) v telese zo svetlosivého polykarbonátu (priamy štart) alebo v telese z oceľového plechu RAL 7035 so štruktúrovaným lakom (štart hviezda/trojuholník), druh ochrany IP 54, pozostávajúci z interného napájania riadiacim napätím, mikroprocesora, analógových a digitálnych vstupov a výstupov

Ovládanie/indikácia

• Plne elektronický regulátor Economy (CE+), pozostávajúci z ineterného napájacieho napätia, s mikroprocesorom, LED diódami na indikáciu stavu zariadenia a analógovými a digitálnymi vstupmi a výstupmi
• Nastavenie prevádzkových parametrov pomocou potenciometra
• Nastavenie prevádzkového režimu čerpadla a potvrdzovanie poruchových hlásení prostredníctvom spínača M-0-A
• LED displej (3x7 segmentov, alfanumerické) na indikáciu požadovaného tlaku, parametrov regulátora a chybových hlásení
• LED diódy na indikáciu stavu zariadenia (menovité napätie/prevádzka/porucha/nedostatok vody)
• Uzamykateľný hlavný spínač

Regulácia

• Plne automatická regulácia pre jedno čerpadlo s pevným počtom otáčok pomocou porovnávania požadovanej/aktuálnej hodnoty
• Signál snímača 4-20mA (s detekciou prelomenia vodičov) pre aktuálnu hodnotu regulovanej veličiny
• Voľne voliteľný prevádzkový režim čerpadiel (Manuálne, Vyp, Automatika)
• Automatický skúšobný chod čerpadla (ochrana proti zatuhnutiu čerpadla):
• Aktivovateľné pomocou DIP-spínača
• Čas medzi dvoma testovacími chodmi čerpadla voľne programovateľný
• Odpojenie pri nulovom množstve na základe tlaku a času
• Spínač R-0-A (ručne - 0 - automaticky): Predvoľba prevádzkového režimu čerpadla a manuálna prevádzka pri poruche regulátora „Manuálne“ (núdzová/testovacia prevádzka na sieti, ochrana motora k dispozícii, automatický reset), „O“ (čerpadlo vypnuté – nie je možné pripájanie prostredníctvom riadenia) a „Auto“ (čerpadlo povolené pre automatickú prevádzku prostredníctvom riadenia)

Monitorovanie

• Detekcia prelomenia vodičov dráh snímačov
• Monitorovanie fáz
• Monitorovanie prúdu motora prostredníctvom meniča pri prístrojoch pre priamy štart
• Istenie sieťových prívodných vedení pri prístrojoch pre priamy štart prostredníctvom ističa vedenia, pri prístrojoch pre štart hviezda/trojuholník prostredníctvom tavných poistiek a kombinácie kontaktor-ochrana/relé na ochranu motora
• Monitorovanie max. a min. hodnôt systému s nastaviteľnými dobami oneskorenia a hranicami
• Ochrana proti nedostatku vody prostredníctvom kontaktu, napr. pre plavákové spínače alebo tlakové spínače
• Vstup pre ochranný kontakt vinutia (WSK) alebo kontakt poruchového hlásenia (SSM) čerpadla pri zariadeniach rozbeh hviezda/trojuholník
• Kontrola poškodenia potrubia

Rozhrania

• Beznapäťový kontakt pre zberné poruchové hlásenie (SSM).
• Externé zapnutie/vypnutie prostredníctvom kontaktu na deaktiváciu automatickej prevádzky zariadenia (funkcia sa dá aktivovať prostredníctvom DIP-spínača)

Odporúčané príslušenstvo (objednať zvlášť)

• Voliteľná montážna súprava WMS ako poistka proti nedostatku vody
• Flexibilné pripájacie vedenia alebo kompenzátory
• Nátoková nádrž na oddeľovanie systémov
• Membránová tlaková nádoba

Dodržané normy

• Technické pravidlá pre inštalácie pitnej vody (TRWI) norma DIN 1988 (EN806)
• Membránové tlakové nádoby/ membránové expanzné nádoby DIN 4807
• Vybavenie silnoprúdových zariadení elektronickými prevádzkovými prostriedkami EN 50178
• Elektrické vybavenie strojov EN 60204-1
• Bezpečnosť elektrických prístrojov pre domáce použitie a podobné účely EN 60335-1
• Kombinácie nízkonapäťových spínacích prístrojov EN 60439-1/ 61439-1
• Odolnosť proti rušeniu pre priemyselné oblasti EN 61000-6-2
• EMC rušivé vyžarovanie pre obytné priestory, obchodné a priemyselné priestory, ako aj malé prevádzky EN 61000-6-3

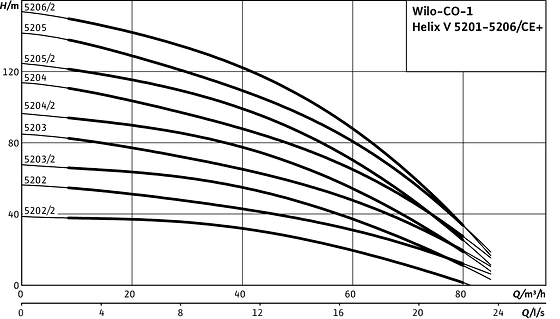

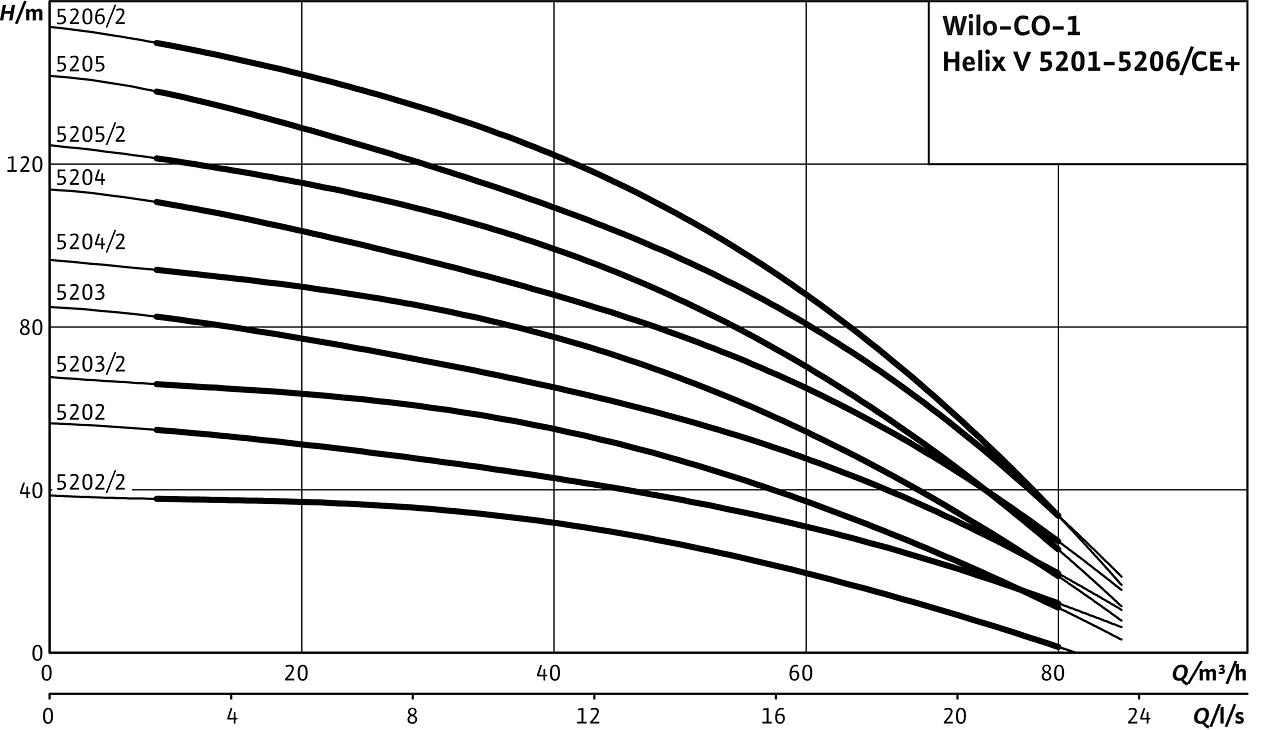

Prevádzkové údaje

• Čerpané médium
  Water
• Maximálny prevádzkový tlak PN
  16 bar
• Prítokový tlak
  10 bar

Materiály

• Teleso čerpadla
  1.4409, GX2CrNiMo19-11-2
• Obežné koleso
  1.4404, X2CrNiMo17-12-2
• Hriadeľ
  1.4404, X2CrNiMo17-12-2
• Hriadeľové tesnenie
  Q1BE3GG
• Materiál tesnenia
  FKM
• Materiál potrubia
  1.4571, X6CrNiMoTi17-12-2

Montážne rozmery

• Potrubná prípojka na nasávacej strane DNs
  DN 80
• Potrubná prípojka na strane výtlaku DNd
  DN 80
