DrainLift WS 1100E/TP 80, PRO V06

List údajov

Technické údaje
  • Pripojenie vstupu
    Ø 160
  • Prípojka na výstupe
    DN 80
  • Pripojenie čerpadla
    DN 65/80
  • Odvzdušnenie
    DN 100
  • Objem nátokovej nádrže V
    1240 l
  • Max. prípustný tlak vo výtlačnom potrubí P
    6 bar
  • pre čerpadlá Wilo
    Drain TP 80, Rexa PRO V06
  • Min. teplota média
    0 °C
  • Max. teplota média
    35 °C
  • Min. teplota okolia
    3 °C
  • Max. teplota okolia
    20 °C
Materiály
  • Materiál nádrže
    PE

Popis

Plastová šachta, pripravená na montáž, so zaistením proti vztlaku z materiálu PE pre inštaláciu v zemi ako šachtová čerpacia stanica. Kompletná s potrubím a armatúrami pre príslušné čerpadlo. Vysoká tvarová stálosť a veľmi dobré ukotvenie v zemi pomocou rebrovaní. Povolené čerpadlá: MTC 32, MTC 40, MTS 40, TS 40, TP 50, TP 65, TP 80, FIT V05, PRO V05, PRO V06. Spínací prístroj ľubovoľne voliteľný ako príslušenstvo.

Prípustná oblasť použitia
  • pre čerpadlá Wilo
    Drain TP 80, Rexa PRO V06
  • Max. prípustný tlak vo výtlačnom potrubí P
    6 bar
  • Min. teplota média
    0 °C
  • Max. teplota média
    35 °C
  • Min. teplota okolia
    3 °C
  • Max. teplota okolia
    20 °C
Technické údaje
  • Objem nátokovej nádrže V
    1240 l
  • Pripojenie vstupu
    Ø 160
  • Prípojka na výstupe
    DN 80
  • Odvzdušnenie
    DN 100
  • Materiál nádrže
    PE
  • Dĺžka L
    1500,0 mm
  • Šírka W
    1500,0 mm
  • Výška H
    1820 mm
  • Hmotnosť
    170,00 kg

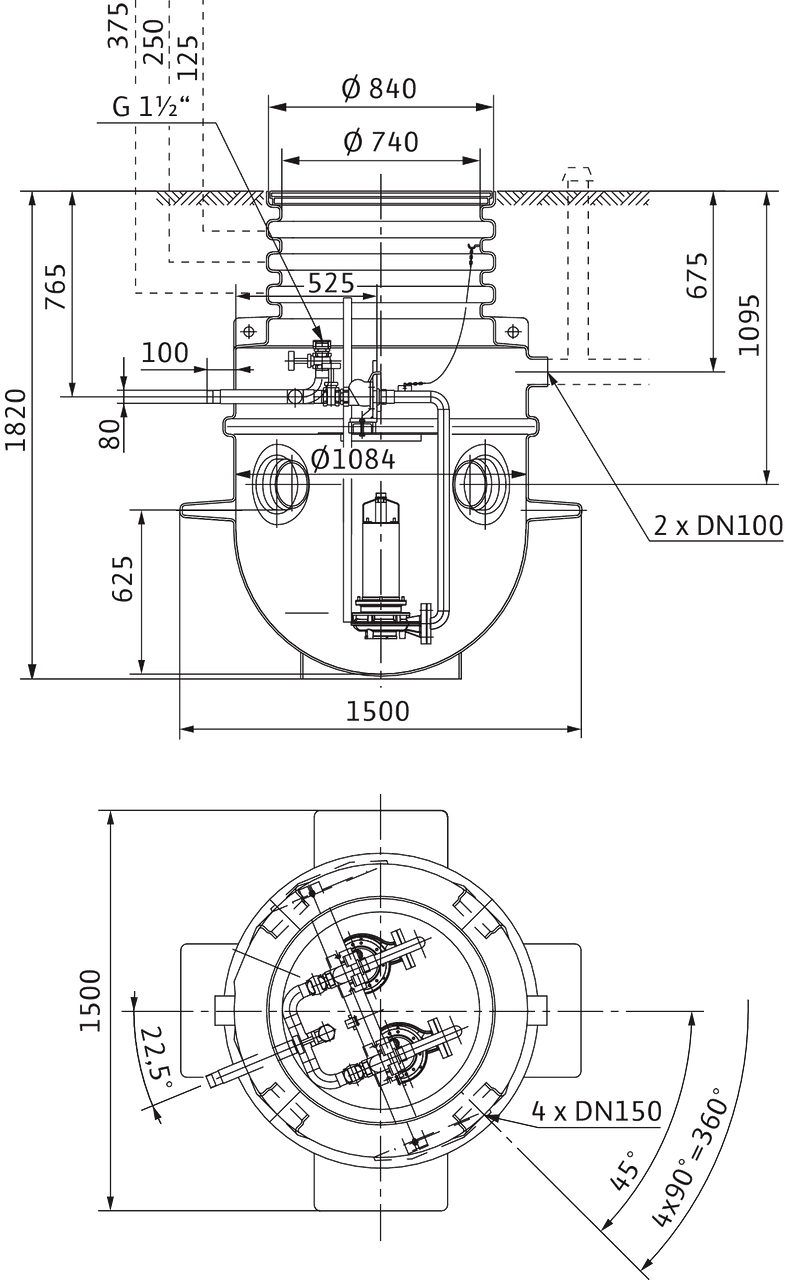

Rozmery a rozmerové výkresy

DrainLift WS 1100E/TP 80, PRO V06

DrainLift WS 1100E/TP 80, PRO V06
DrainLift WS 1100E/TP 80, PRO V06
