SiBoost Smart 2 HELIX V1009
List údajov
Hydraulické údaje
-
Prítokový tlak6 bar
-
Maximálny prevádzkový tlak PN16 bar
-
Počet čerpadiel2
-
Min. teplota média Tmin3 °C
-
Max. teplota média Tmax50 °C
-
Teplota okolia min. Tmin5 °C
-
Max. teplota okolia Tmax40 °C
Materiály
-
Teleso čerpadlaStainless steel
-
Obežné kolesoStainless steel
-
HriadeľStainless steel
-
Materiál tesneniaEPDM
-
Materiál potrubiaStainless steel
Montážne rozmery
-
Potrubná prípojka na nasávacej strane DNsR 2½
-
Potrubná prípojka na strane výtlaku DNdR 2½
Popis
Kompaktné zariadenie na zvyšovanie tlaku podľa DIN 1988 a DIN EN 806, pre priame alebo nepriame pripojenie. Pozostávajúce zo štandardne nasávacích, paralelne zapojených, vertikálnych vysokotlakových odstredivých čerpadiel z ušľachtilej ocele v suchobežnom vyhotovení. Pripravené na okamžité zapojenie s potrubným prepojením z ušľachtilej ocele namontované na základnom ráme, vrátane riadiaceho/regulačného prístroja so všetkými potrebnými meracími a nastavovacími zariadeniami.
Na plnoautomatické zásobovanie vodou a zvyšovanie tlaku v obytných, kancelárskych a administratívnych budovách, hoteloch, nemocniciach, obchodných domoch, ako aj v priemyselných systémoch.
Na čerpanie pitnej vody, úžitkovej vody, chladiacej vody, hasiacej vody (okrem hasiacich zariadení podľa DIN14462 a s povolením miestnych úradov protipožiarnej ochrany) alebo iných úžitkových vôd, ktoré ani chemicky ani mechanicky nenarúšajú použité materiály a neobsahujú žiadne abrazívne zložky ani zložky s dlhými vláknami.
Zvláštne znaky/prednosti produktu
- Robustný systém podľa všetkých požiadaviek normy DIN 1988 (EN 806)
- Certifikácia čerpadiel WRAS/KTW/ACS pre všetky diely prichádzajúce do styku s médiom (verzia EPDM)
- Vysoko efektívna hydraulika čerpadla konštrukčného radu Helix V v spojení s normovaným motorom IE3, vrátane 0,75 kW a vyššie (voliteľne v prípade nižšieho výkonu motora)
- Mechanická upchávka čerpadiel nezávislá od smeru otáčania v kartušovom vyhotovení pre jednoduchú montáž
- Flexibilný dizajn medzikusu umožňuje priamy prístup k mechanickej upchávke
- Demontovateľná spojka na výmenu mechanickej upchávky bez nutnosti demontáže motora (od 7,5 kW)
- Hydraulika kompletného zariadenia s optimalizáciou straty tlaku
- Diely prichádzajúce do styku s médiom sú odolné voči korózii
- Komfortný riadiaci/regulačný prístroj SC, najvyššia kvalita regulácie s LC displejom založeným na symboloch, jednoduchou navigáciou s prehľadným menu a technológiou červeného gombíka pre nastavenie parametrov
- Kontrola a predbežné nastavenie na optimálnu pracovnú oblasť u výrobcu (vr. dokladu o preberacej skúške v nadväznosti na EN10204 - 3.1)
Vybavenie/funkcia
- Vysokotlakové odstredivé čerpadlá z ušľachtilej ocele konštrukčného radu Helix V
- Základný rám z elektrolyticky pozinkovanej ocele s výškovo nastaviteľnými tlmičmi chvenia pre zvukovú izoláciu telesa
- Uzatváracia armatúra na nasávacej a výtlačnej strane každého čerpadla
- Spätná klapka na výtlačnej strane každého čerpadla
- Membránová tlaková nádoba 8 l, PN 16 vrátane prietokovej armatúry podľa normy DIN 4807, výtlačná strana
- Snímač tlaku (4-20 mA), výtlačná strana
- Manometer, výtlačná strana
- Automatické riadenie čerpadla pomocou plne elektronického regulátora
Smart Controller (SC) v telese z oceľového plechu, druh ochrany IP54, pozostávajúci z interného napájania riadiacim napätím, z mikroprocesora so soft riadením PLC, analógové a digitálne vstupy a výstupy.
Pre uľahčenie údržby sa odporúča pracovná oblasť 1 m okolo zariadenia.
Ovládanie/indikácia
- LC displej (podsvietený) na zobrazenie prevádzkových údajov, parametrov regulátora, prevádzkových stavov čerpadiel, chybových hlásení a pamäte histórie
- Ovládanie menu pomocou symbolov a čísiel menu
- LED diódy na indikáciu stavu zariadenia (prevádzka/porucha)
- Výrobné nastavenie parametrov pre jednoduché uvedenie do prevádzky
- Nastavenie prevádzkových parametrov a potvrdzovanie poruchových hlásení prostredníctvom technológie červeného gombíka
- Uzamykateľný hlavný spínač
- Možnosť voľby prevádzky so záložným čerpadlom/bez záložného čerpadla prostredníctvom servisnej služby
- Počítadlo prevádzkových hodín pre každé čerpadlo a kompletné zariadenie
- Počítadlo prevádzkových hodín pre každé čerpadlo a kompletné zariadenie
- Pamäť porúch pre 16 posledných porúch
Regulácia
- Plne automatická regulácia pre 1 až 4 neregulované čerpadlá pomocou porovnávania požadovanej/aktuálnej hodnoty
- Možnosť aktivovať prepnutie požadovanej hodnoty prostredníctvom kontaktu - 2. požadovaná hodnota
- Externé diaľkové prestavenie požadovanej hodnoty prostredníctvom signálu 4…20 mA
- Automatické, od zaťaženia závislé pripojenie 1 čerpadla až n čerpadiel špičkového zaťaženia v závislosti od regulačnej veličiny tlak - konštantný, p-c
- Stýkače na zapínanie čerpadiel, pri vyhotovení SD vrátane termických spúšťačov a časového relé pre kombináciu hviezda-trojuholník
- Možnosť voľby 2 sád parametrov, menu Easy (požadovaná hodnota a regulačný režim) alebo menu Expert (prevádzkové parametre a parametre regulátora)
- Voľne voliteľný prevádzkový režim čerpadiel (Ručne, Vyp, Automatika)
- Automatická, nastaviteľná výmena čerpadiel
- Štandardné nastavenie: Impulz – Pri každej novej požiadavke sa čerpadlo základného zaťaženia vymení bez zohľadnenia prevádzkových hodín
- Alternatívne: Výmena čerpadla po prevádzkových hodinách, cyklická výmena čerpadla základného zaťaženia po nastaviteľných prevádzkových hodinách
- Automatický, nastaviteľný testovací chod čerpadiel (nabudenie čerpadla)
- Aktivovateľné/deaktivovateľné
- Čas medzi dvoma testovacími chodmi voľne programovateľný
- Časy blokovania voľne programovateľné
Monitorovanie
- Výstup skutočnej hodnoty systému prostredníctvom analógového signálu 0-10 V pre možnosť externého merania/indikácie, 10 V zodpovedá konečnej hodnote snímača
- Signál snímača 4 – 20 mA (detekcia prelomenia vodičov dráh snímačov) pre aktuálnu hodnotu regulovanej veličiny
- Istenie motorov čerpadla vo vyhotovení DOL: motorovým ističom, vo vyhotovení SD: tavná poistka v kombinácii s termickými spúšťačmi
- Automatické prepnutie na záložné čerpadlo pri poruche prevádzkového čerpadla
- Monitorovanie max. a min. hodnôt systému s nastaviteľnými dobami oneskorenia a hranicami
- Test nulového množstva na vypínanie zariadenia, ak sa nerealizuje odber vody (nastaviteľné parametre)
- Funkcia plnenia rúr na plnenie prázdnych rúr (prvé plnenie spotrebnej siete)
- Ochrana proti nedostatku vody prostredníctvom kontaktu, napr. pre plavákové spínače alebo tlakové spínače
Rozhrania
- Beznapäťové kontakty pre zberné prevádzkové a zberné poruchové hlásenia SBM/SSM
- Zmena logiky SBM a SSM možná
- Kontakty pre externé vypnutie/zapnutie, nedostatok vody a 2. požadovanú hodnotu
- Externé zapnutie/vypnutie prostredníctvom kontaktu na deaktiváciu automatickej prevádzky zariadenia
Voliteľné príslušenstvo (inštalácia z výroby alebo dodatočne podľa technického vyjasnenia)
- Spínač ručne - 0 - automaticky: Predvoľba prevádzkového režimu každého čerpadla a manuálna prevádzka pri poruche regulátora „Ručne“ (núdzová/testovacia prevádzka na sieti, ochrana motora k dispozícii), „O“ (čerpadlo vypnuté – nie je možné pripájanie prostredníctvom riadenia) a „Auto“ (čerpadlo povolené pre automatickú prevádzku prostredníctvom riadenia)
- Vyhodnocovacie relé pre ochranu motora PTC
- Hlásenie samostatného režimu a poruchové hlásenie, hlásenie nedostatku vody
- Menič signálu pre 0/2 – 10 V na 0/4 – 20 mA
- Mäkký spúšťač pre čerpadlá špičkového zaťaženia
- Pripojenie na riadiace systémy budov podľa VDI 3814
Odporúčané príslušenstvo (objednať zvlášť)
- Voliteľná montážna sada poistky proti nedostatku vody ako poistka proti nedostatku vody
- Flexibilné pripájacie vedenia alebo kompenzátory
- Nátoková nádrž na oddeľovanie systémov
- Membránová tlaková nádoba
- Závitové uzávery pri systémoch so závitovým zberným potrubím
Zbernicové systémy (voliteľné)
- BACnet, LON-Bus, Modbus RTU
Dodržané normy
- Technické pravidlá pre inštalácie pitnej vody (TRWI) norma DIN 1988 (EN806)
- Membránové tlakové nádoby/ membránové expanzné nádoby DIN 4807
- Vybavenie silnoprúdových zariadení elektronickými prevádzkovými prostriedkami EN 50178
- Elektrické vybavenie strojov EN 60204-1
- Bezpečnosť elektrických prístrojov pre domáce použitie a podobné účely EN 60335-1
- Kombinácie nízkonapäťových spínacích prístrojov EN 60439-1/ 61439-1
- Odolnosť proti rušeniu pre priemyselné oblasti EN 61000-6-2
- EMC rušivé vyžarovanie pre obytné priestory, obchodné a priemyselné priestory, ako aj malé prevádzky EN 61000-6-3
Prevádzkové údaje
-
Čerpané médiumWater
-
Počet čerpadiel2
-
teplota média T3 °C
-
teplota okolia T5 °C
-
Maximálny prevádzkový tlak PN16 bar
-
Prítokový tlak6 bar
Materiály
-
Teleso čerpadlaStainless steel
-
Obežné kolesoStainless steel
-
HriadeľStainless steel
-
Hriadeľové tesnenieQ1BE3GG
-
Materiál tesneniaEPDM
-
Materiál potrubiaStainless steel
Montážne rozmery
-
Potrubná prípojka na nasávacej strane DNsR 2½
-
Potrubná prípojka na strane výtlaku DNdR 2½

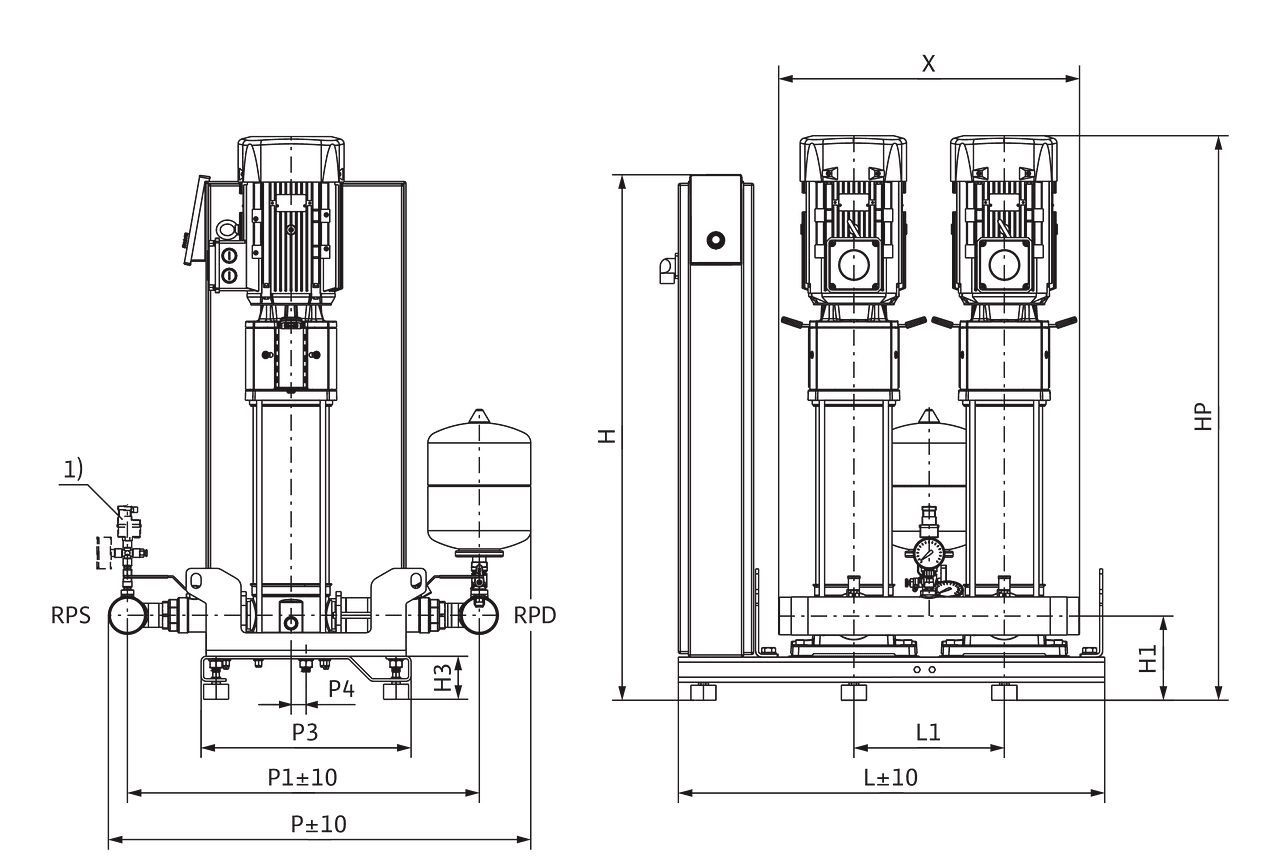

Rozmery a rozmerové výkresy
SiBoost Smart Helix V 2 Helix V 1009

Rozmery H | 1055 mm |
Rozmery H1 | 170 mm |
Rozmery H2 | 288 mm |
Konštrukčná dĺžka l0 | 350 mm |
Rozmery L1 | 300 mm |
Rozmery P | 845 mm |
Rozmery p1 | 704 mm |
Rozmery P3 | 420 mm |
Rozmery H3 | 90 mm |
Rozmery HP | 1125 mm |
Rozmery HS | 950 mm |
Rozmery LS | 400 mm |
Rozmery P3 | 30 mm |
Potrubná prípojka na strane výtlaku DNd | R 2½ |
Potrubná prípojka na strane výtlaku DNd | PN 16 |
Potrubná prípojka na nasávacej strane DNs | R 2½ |
Potrubná prípojka na nasávacej strane DNs | PN 10 |
Rozmery L | 850 mm |
Rozmery L1 | 300 mm |
Rozmery TS | 150 mm |
Zobrazené sú príklady zariadení.
Príslušenstvo (objednáva sa zvlášť): Voliteľná montážna sada WMS ako poistka proti nedostatku vody
Plocha inštalácie: plochá a vodorovná
Miesto inštalácie: suché, dobre odvetrané a zabezpečené proti mrazu
Pre uľahčenie údržby sa odporúča pracovná oblasť 1 m okolo zariadenia.

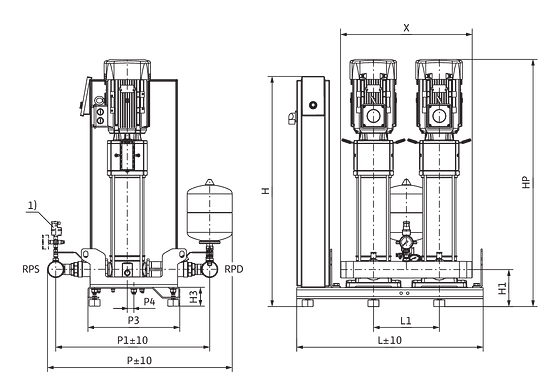

SiBoost Smart Helix V

Rozmery H | 1055 mm |
Rozmery H1 | 170 mm |
Rozmery H2 | 288 mm |
Konštrukčná dĺžka l0 | 350 mm |
Rozmery L1 | 300 mm |
Rozmery P | 845 mm |
Rozmery p1 | 704 mm |
Rozmery P3 | 420 mm |
Rozmery H3 | 90 mm |
Rozmery HP | 1125 mm |
Rozmery HS | 950 mm |
Rozmery LS | 400 mm |
Rozmery P3 | 30 mm |
Potrubná prípojka na strane výtlaku DNd | R 2½ |
Potrubná prípojka na strane výtlaku DNd | PN 16 |
Potrubná prípojka na nasávacej strane DNs | R 2½ |
Potrubná prípojka na nasávacej strane DNs | PN 10 |
Rozmery L | 850 mm |
Rozmery L1 | 300 mm |
Rozmery TS | 150 mm |
Zobrazené sú príklady zariadení.
Príslušenstvo (objednáva sa zvlášť): Voliteľná montážna sada WMS ako poistka proti nedostatku vody
Plocha inštalácie: plochá a vodorovná
Miesto inštalácie: suché, dobre odvetrané a zabezpečené proti mrazu
Pre uľahčenie údržby sa odporúča pracovná oblasť 1 m okolo zariadenia.


Charakteristiky
SiBoost Smart2 Helix V 1002-1015

---- vrátane záložného čerpadla

Schéma zapojenia svorkovnice
Smart Controller SC, priamy štart

x0: Pripojenie na sieť x1: Napájacie napätie, čerpadlá 1 – 3, čerpadlo 1, 4 – 6, čerpadlo 2 x2: Prípojka WSK 1-2, čerpadlo 1; 3 – 4, čerpadlo 2; atď. x3: Beznapäťové kontakty (signály) 1 – 3, SSM (zberné poruchové hlásenie); 4 – 6, SBM (zberné prevádzkové hlásenie) x4: Pripojenia pre snímač 1, snímač (vstup); 2, snímač (+) 3 – 4, externé zapnutie/vypnutie; 5 – 6, TLS (ochrana proti chodu nasucho); 7 – 8, požadovaná hodnota 2 x5: Analógové výstupy 1 – 2, aktuálny tlak (0...10 V)
