Stratos 40/1-16

List údajov

Hydraulické údaje
  • Maximálny prevádzkový tlak PN
    10 bar
  • Max. dopravná výška H
    16.00 m
  • Prietok max. Q
    28.7 m³/h
  • Minimálna prítoková výška pri 50 °C
    7
  • Minimálna prítoková výška pri 95 °C
    15
  • Minimálna prítoková výška pri 110 °C
    23
  • Min. teplota média T
    -10 °C
  • Max. teplota média T
    110 °C
  • Teplota okolia min. T
    -10 °C
  • Max. teplota okolia T
    40 °C
Materiály
  • Teleso čerpadla
    5.1301, EN-GJL-250
  • Obežné koleso
    PPE-GF30
  • Hriadeľ
    1.4028, X30Cr13
  • Materiál ložiska
    Carbon graphite, all Carbon
Montážne rozmery
  • Potrubná prípojka na strane výtlaku RPD
    DN 40
  • Potrubná prípojka na nasávacej strane RPS
    DN 40
  • Konštrukčná dĺžka l0
    250 mm

Popis

Vysokovýkonné čerpadlo Wilo-Stratos

elektronicky regulované,

Mokrobežné obehové čerpadlá s najnižšími prevádzkovými nákladmi, na inštaláciu do potrubia. Možnosť použitia pre všetky vykurovacie, vetracie a klimatizačné systémy (-10 °C až +110 °C). S integrovanou elektronickou reguláciou výkonu pre konštantný/variabilný tlakový rozdiel. Sériovo tepelné izolácie. Sériovo s plochou manuálneho ovládania pomocou jedného tlačidla pre:

  • Zap./vyp. čerpadla
  • Voľba regulačného režimu:
    • dp-c (tlakový rozdiel konštantný)
    • dp-v (tlakový rozdiel variabilný)
    • dp-T (tlakový rozdiel riadený teplotou) prostredníctvom IR monitora/kľúča, Modbus, BACnet, LON alebo Can
    • Q-Limit pre obmedzenie maximálneho prietoku (nastavenie prostredníctvom IR kľúča)
    • Ručná prevádzka (nastavenie konštantných otáčok)
  • Automatický útlmový režim (samoučiaci)
  • Nastavenie požadovanej hodnoty resp. nastavenie otáčok

Grafický displej čerpadla s otáčavou indikáciou pre horizontálne a vertikálne usporiadanie modulov, na zobrazenie:

  • prevádzkového stavu
  • Regulačný režim
  • Tlakový rozdiel, resp. požadovaná hodnota otáčok
  • chybových a výstražných hlásení

Synchrónny motor s najvyššou účinnosťou a vysokým rozbehovým momentom, automatickou funkciou odblokovania a integrovanou plnou ochranou motora.

Poruchová dióda, beznapäťové zberné poruchové hlásenie, infračervené rozhranie pre bezdrôtovú komunikáciu s obslužným a servisným prístrojom Wilo IR monitor/kľúč.

Zástrčky pre IF moduly Wilo Stratos s rozhraniami pre automatické riadenie budov GA, resp. pre riadenie zdvojených čerpadiel (príslušenstvo: IF moduly Stratos Modbus, BACnet, LON, CAN, PLR, Ext.Vyp, Ext.Min, SBM, Ext.Vyp/SBM alebo DP).

Teleso čerpadla zo sivej liatiny s katodickým elektrickým ponorným lakovaním, obežné koleso z plastu vystuženého sklenenými vláknami, hriadeľ z ušľachtilej ocele s uhlíkovými klznými ložiskami impregnovanými kovom.

Pri čerpadlách s prírubou - prírubové vyhotovenia:

  • Štandardné vyhotovenie pre čerpadlá DN 32 až DN 65: kombipríruba PN 6/10 (príruba PN 16 podľa EN 1092-2) pre protipríruby PN 6 a PN 16
  • Štandardné vyhotovenie pre čerpadlá DN 80 / DN 100: príruba PN 6 (dimenzovaná PN 16 podľa EN 1092-2) pre protiprírubu PN 6
  • Špeciálne vyhotovenie pre čerpadlá DN 32 až DN 100: príruba PN 16 (podľa EN 1092-2) pre protiprírubu PN 16
Prevádzkové údaje
  • Čerpané médium
    Water
  • Maximálny prevádzkový tlak PN
    10 bar
  • Minimálna prítoková výška pri 50 °C
    7
  • Minimálna prítoková výška pri 95 °C
    15
  • Minimálna prítoková výška pri 110 °C
    23
Materiály
  • Teleso čerpadla
    5.1301, EN-GJL-250
  • Obežné koleso
    PPE-GF30
  • Hriadeľ
    1.4028, X30Cr13
  • Materiál ložiska
    Carbon graphite, all Carbon
Montážne rozmery
  • Potrubná prípojka na nasávacej strane RPS
    DN 40
  • Potrubná prípojka na strane výtlaku RPD
    DN 40
  • Konštrukčná dĺžka l0
    250 mm

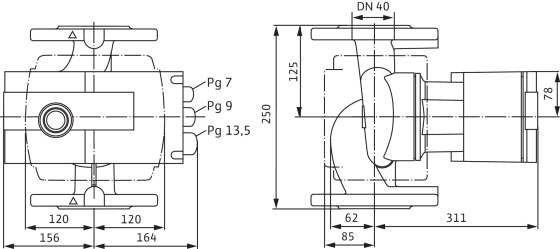

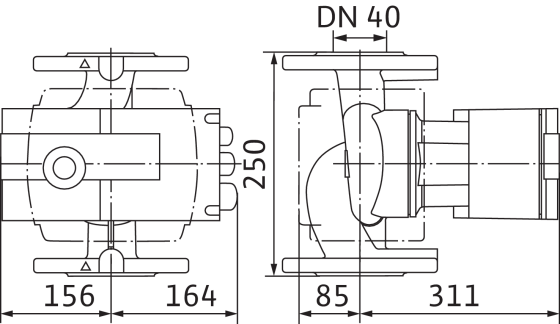

Rozmery a rozmerové výkresy

Stratos

Stratos

Stratos

Stratos
Stratos
Stratos

Charakteristiky

Stratos 40/1-16

Stratos 40/1-16
Stratos 40/1-16

Schéma zapojenia svorkovnice

Stratos

Stratos

SSM:Zberné poruchové hlásenie

(rozpínací kontakt podľa VDI 3814, zaťažiteľnosť 1 A, 250 V ~)

Štandard: 1~230 V, 50/60 Hz

Voliteľná výbava: 3~230 V, 50/60 Hz

Stratos

Informácia k objednávke

Information for order placements
  • Výrobok
    Wilo
  • Označenie produktu
    Stratos 40/1-16
  • Číslo EAN
    4048482449944
  • Číslo položky
    2150588
  • Brutto hmotnosť cca m
    25.5 kg
  • Netto hmotnosť cca m
    24 kg
  • Celková dĺžka L
    250.0 mm
  • Výška bez obalu H
    375 mm
  • Farba
    zelená/čierna
  • Vlastnosť obalu
    Prepravný obal
  • Druh obalu
    Kartón
  • Počet na jednu vrstvu
    4
  • Šírka bez obalu L
    320.0 mm
  • Minimálne množstvo pri objednávaní
    1
  • Počet na jednej palete
    12
