Stratos GIGA B 50/4-60/22-S1
List údajov
Hydraulické údaje
-
Koeficient minimálnej účinnosti (MEI)0.4
-
Maximálny prevádzkový tlak PN16 bar
-
Note on dimensioning16 bar do 120 °C, 13 bar do 140 °C
-
Min. teplota média Tmin-20 °C
-
Max. teplota média Tmax140 °C
-
Teplota okolia min. Tmin0 °C
-
Max. teplota okolia Tmax40 °C
Materiály
-
Teleso čerpadla5.1301/EN-GJL-250, ochranná vrstva KTL
-
Obežné kolesoCast iron
-
HriadeľStainless steel
-
Hriadeľové tesnenieAQ1EGG
Schválené kvapaliny (iné kvapaliny na požiadanie)
-
Vykurovacia voda (podľa zväzu nemeckých inžinierov VDI 2035)áno
-
Teplonosný olejŠpeciálne vyhotovenie za poplatok
-
Chladiaca a studená vodaáno
-
Zmesi vody a glykolu (pri 20 – 40 obj. % glykolu a teplote média ≤ 40 °C)áno
Montážne rozmery
-
Potrubná prípojka na nasávacej straneDN 65
-
Potrubná prípojka na strane výtlakuDN 50
Popis
Vysoko účinné blokové čerpadlo s EC motorom s triedou energetickej účinnosti IE5 podľa IEC 60034-30-2 a elektronickým prispôsobením výkonu v suchobežnej konštrukcii. Čerpadlo je vyhotovené ako jednostupňové nízkotlakové odstredivé čerpadlo s prírubovou prípojkou a mechanickou upchávkou. Stratos GIGA B je koncipovaná prednostne na čerpanie vykurovacej vody (podľa VDI 2035), studenej vody a zmesí vody a glykolu bez abrazívnych látok vo vykurovacích, klimatizačných a chladiacich systémoch.
Konštrukcia:
- Jednostupňové nízkotlakové odstredivé čerpadlo s nedeleným hriadeľom v blokovej konštrukcii vrátane pätky na telese čerpadla
- Rozmery príruby a telesa podľa EN 733
- Príruba PN 16 - vŕtaná podľa EN 1092-2
- Prípojky manometra (R 1/8) pre vstavaný snímač tlakového rozdielu (vyhotovenie ...–R1 bez snímača tlakového rozdielu)
- Teleso čerpadla a príruba motora sériovo s kataforéznym ponorným lakovaním
- Mechanická upchávka pre čerpanie vody do Tmax. = +140°C. Do T ≤ +40°C je prípustná prímes glykolu od 20 % do 40 % objemového podielu. Pri prímesiach vody/glykolu s podielom glykolu >40 % do max. 50 % objemového podielu a teploty média > + 40°C do max. +120°C alebo iných médií okrem vody, je potrebné naplánovať alternatívnu mechanickú upchávku.
- Napájacie napätia 3~480 V ±10 %, 50/60 Hz, 3~440 V ±10 %, 50/60 Hz, 3~400 V ±10 %, 50/60 Hz, 3~380 V -5 % +10 %, 50/60 Hz
Príslušenstvo:
- Konzoly na upevnenie na základ
- Montážne súpravy snímačov diferenciálneho tlaku 0 – 10 V pre čerpadlá vo vyhotovení ...-R1
- IR monitor
- IR kľúč
- IF modul PLR
- IF modul LON
- IF modul Modbus
- IF modul BACnet
- IF modul CAN
Sériové vybavenie:
- Úroveň ovládania zeleným gombíkom pre:
- Čerpadlo zap./vyp.
- Voľba regulačného režimu: Δp-c (tlakový rozdiel konštantný), Δp-v (tlakový rozdiel variabilný), regulácia PID, n-konštantný (ručná prevádzka)
- Nastavenie požadovanej hodnoty, resp nastavenie otáčok
- Konfigurácia prevádzkových parametrov
- Potvrdenie chyby
- Displej čerpadla pre zobrazenie:
- regulačného režimu
- požadovanej hodnoty (napr. tlakový rozdiel alebo otáčky)
- chybových a výstražných hlásení
- aktuálnych hodnôt (napr. príkon, aktuálna hodnota snímača)
- prevádzkový údajov (napr. prevádzkové hodiny, spotreba energie)
- stavových údajov (napr. stav relé SSM a SBM)
- údajov čerpadla (napr. názov čerpadla)
- Prevádzkový režim (len pri použití potrubia v tvare Y) hlavný/záložný režim, paralelný režim)
Prídavná funkcia stav korekcie hodnoty tlaku:
- Analógové rozhrania 0-10 V, 2-10 V, 0-20 mA, 4-20 mA, integrované riadenie zdvojených čerpadiel pre použitie v spojovacom kuse, dve konfigurovateľné relé hlásenia pre prevádzkové a poruchové hlásenia, konfigurovateľné chybové reakcie prispôsobené pre použitie vo vykurovacích a klimatizačných systémoch, zablokovanie prístupu na čerpadle, integrovaná plná ochrana motora (KLF) so spúšťacou elektronikou, sériové otvory na odtok kondenzátu v telesa motora (pri dodávke zatvorené) pre odtok kondenzátu, infračervené rozhranie pre bezdrôtovú komunikáciu s obslužnými a servisnými prístrojmi Wilo-IR-Monitor a Wilo-IR-Stick, zástrčky pre Wilo IF-Module Modbus, BACnet, CAN, PLR, LON pre pripojenie na automatické riadenie budov.
Prevádzkové údaje
-
Čerpané médiumWater
-
teplota média T-20 °C
-
teplota okolia T0 °C
-
Maximálny prevádzkový tlak PN16 bar
-
Note on dimensioning16 bar do 120 °C, 13 bar do 140 °C
-
Koeficient minimálnej účinnosti (MEI)0.4
Materiály
-
Teleso čerpadla5.1301/EN-GJL-250, ochranná vrstva KTL
-
Obežné kolesoCast iron
-
HriadeľStainless steel
-
Hriadeľové tesnenieAQ1EGG
Montážne rozmery
-
Potrubná prípojka na nasávacej straneDN 65
-
Potrubná prípojka na strane výtlakuDN 50
Rozmery a rozmerové výkresy
Stratos GIGA B 50/4-60/22-S1


Charakteristiky
Wilo-Stratos GIGA B 50/4-60/22


Schéma zapojenia svorkovnice
IL-E

L1, L2, L3: | Pripojenie na sieť: 3~440 V ±10 %, 50/60 Hz; 3~400 V ±10 %, 50/60 Hz; 3~380 V -5 %/+10 %, 50/60 Hz |
PE: | Pripojenie ochranného vodiča |
DDG: | Prípojka pre snímač rozdielu tlaku |
In1 (1): | Vstup skutočnej hodnoty 0-10 V/0-20 mA; 2-10 V/4-20 mA |
GND (2): | Prípojka kostry k In1 a In2 |
+ 24 V (3): | Výstup jednosmerného napätia pre externý spotrebič/snímač. Zaťaženie max. 60 mA |
In2: | Vstup požadovanej hodnoty 0-10 V/0-20 mA; 2-10 V/4-20 mA |
MP: | Multi Pump, rozhranie pre riadenie zdvojených čerpadiel |
Ext. off: | Riadiaci vstup „Priorita VYP“. Cez externý beznapäťový kontakt sa dá čerpadlo zapnúť alebo vypnúť (24 V DC/10 mA). |
SBM:* | Beznapäťové zberné prevádzkové hlásenie (prepínací kontakt podľa VDI 3814) |
SSM:* | Beznapäťové zberné poruchové hlásenie (prepínací kontakt podľa VDI 3814) |
AUX: | Externá výmena čerpadiel (len pri prevádzke s použitím dvoch čerpadiel). Výmena čerpadiel sa dá vykonať prostredníctvom externého beznapäťového kontaktu (24 V DC/10 mA) |
Spínač DIP: | 1: Prepínanie medzi prevádzkovým (O) a servisným režimom (S) 2: Menu pre aktiváciu/deaktiváciu blokovania prístupu |
Voliteľná výbava: | IF moduly pre napojenie na automatické riadenie budov |
* Zaťažiteľnosť kontaktov pre SBM a SSM: min.: 12 V DC/10 mA max.: 250 V AC/1 A |

Informácia k objednávke
Downloads

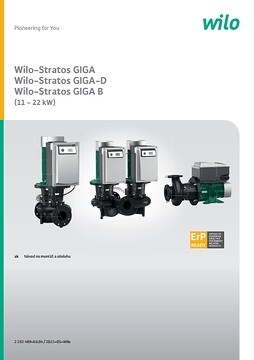

Stratos GIGA /-D/-B 11-22 kW
