Wilo-Comfort CO-/COR-Helix V.../CC
Popis konštrukčného radu


Zvláštne znaky/prednosti produktu
- Robustný systém podľa DIN 1988 (EN 806)
- Vysoko efektívna hydraulika čerpadla
- Kompletné zariadenie s optimalizáciou straty tlaku
- 2 až 6 paralelne zapojených, vertikálne usporiadaných vysokotlakových odstredivých čerpadiel konštrukčného radu Helix V z ušľachtilej ocele
- Komfortný riadiaci/regulačný prístroj CC, s rozšírenými funkciami, mikropočítačovým riadením a s dotykovým displejom, bez, resp. s frekvenčným meničom pre plynulú reguláciu čerpadla základného zaťaženia
Konštrukčný typ
Vysoko efektívne zariadenie na zásobovanie vodou pripravené na okamžité zapojenie (štandardne nasávacie) s 2 až 6 paralelne zapojenými, vertikálne usporiadanými vysokotlakovými odstredivými čerpadlami z ušľachtilej ocele v suchobežnom vyhotovení konštrukčného radu Helix V, vrát. Smart Controller CC (k dispozícii s frekvenčným meničom alebo bez neho)
Použitie
- Plne automatické zásobovanie vodou a zvyšovanie tlaku v prítokovej prevádzke z verejnej vodovodnej siete alebo zo zásobnej nádrže na súkromné, obchodné, priemyselné a komunálne použitie (napr. obytné budovy, kancelárie, administratívne budovy, hotely, nemocnice, dielne, priemyselné prevádzky, vodárenské spoločnosti).
- Čerpanie pitnej vody, úžitkovej vody, chladiacej vody, hasiacej vody (okrem hasiacich zariadení podľa DIN14462 a s povolením miestnych úradov protipožiarnej ochrany) alebo iných úžitkových vôd, ktoré ani chemicky ani mechanicky nenarúšajú použité materiály a neobsahujú žiadne abrazívne zložky ani zložky s dlhými vláknami
Vybavenie/funkcia
- 2 – 6 čerpadiel na jedno zariadenie konštrukčných radov Helix V 4 až Helix V 52 so štandardným motorom IE3 vrátane 0,75 kW a vyššie (voliteľne pre nižší výkon motora)
- Automatické riadenie čerpadla pomocou regulátora Comfort Controller CC. Zariadenia COR sú navyše vybavené frekvenčným meničom v skriňovom rozvádzači.
- Diely prichádzajúce do styku s médiom sú odolné voči korózii
- Základný rám z pozinkovanej ocele s výškovo nastaviteľnými tlmičmi chvenia na zvukovú izoláciu telesa
- Potrubie z ušľachtilej ocele 1.4571
- Uzatváracia armatúra na nasávacej a výtlačnej strane každého čerpadla
- Spätná klapka na výtlačnej strane každého čerpadla
- Membránová tlaková nádoba 8 l, PN 16, na strane výtlaku
- Snímač tlaku, na strane výtlaku
- Manometer, výtlačná strana
- Voliteľne poistka proti nedostatku vody s manometrom, na nasávacej strane
Rozsah dodávky
- Továrensky montované zariadenie na zvyšovanie tlaku, pripravené na okamžité zapojenie, s preverenou funkčnosťou a nepriepustnosťou
- Obal
- Návod na montáž a obsluhu
- Prepravné oká pre montáž u odberateľa
Typový kľúč
Príkl.: | Wilo-COR-4 Helix V 2203/1/K/CC |
CO | Kompaktné zariadenie na zvyšovanie tlaku |
R | Regulácia aktuálneho čerpadla základného zaťaženia pomocou frekvenčného meniča v spínacom prístroji |
4 | Počet čerpadiel |
Helix V | Konštrukčný rad čerpadiel |
22 | Menovitý objemový prietok [m3/h] samostatného čerpadla |
03 | Počet stupňov samostatného čerpadla |
1 | Počet stočených obežných kolies čerpadla |
K | S mechanickou upchávkou kartuše |
CC | Regulačná jednotka; CC = regulátor Comfort Controller |
Technické údaje
- Pripojenie na sieť 3~230 V/400 V ± 10%, 50 Hz
- Teplota média max. 50 °C (voliteľne 70 °C)
- Prevádzkový tlak 16 bar (voliteľne 25 bar)
- Prítokový tlak 10 bar
- Menovité svetlosti pripojenia na strane koncového tlaku R 1½" - DN 200
- Menovité svetlosti pripojenia na strane prítoku R 1½" - DN 200
- Menovité otáčky 2850 1/min
- Druh ochrany IP 54 (regulačný prístroj CC)
- Istenie na strane siete AC 3 podľa výkonu motora a predpisov dodávateľa elektrickej energie
- Prípustné čerpané médiá (iné médiá na vyžiadanie):Upozornenie týkajúce sa čerpaných médií: Prípustné čerpané médiá sú vo všeobecnosti vody, ktoré chemicky ani mechanicky nenapádajú použité materiály a neobsahujú žiadne abrazívne alebo vláknité zložky
- Pitná a zohriata pitná voda
- Chladiaca voda
- Hasiaca voda
Materiály
Helix V 4 až Helix V 16
- Obežné kolesá, vodiace kolesá, stupňovité teleso z ušľachtilej ocele 1.4307
- Teleso čerpadla z ušľachtilej ocele 1.4301
- Hriadeľ z ušľachtilej ocele 1.4057
- Ochranné puzdro hriadeľa 1.4404
- Kruhové tesniace krúžky z EPDM (tesnenie FKM na vyžiadanie)
- Potrubie z ušľachtilej ocele 1.4571
Helix V 22 až Helix V 52
- Obežné kolesá, vodiace kolesá, stupňovité teleso z ušľachtilej ocele 1.4307
- Teleso čerpadla z ušľachtilej ocele 1.4308
- Hriadeľ z ušľachtilej ocele 1.4057
- Ochranné puzdro hriadeľa 1.4404
- Kruhové tesniace krúžky z EPDM (tesnenie FKM na vyžiadanie)
- Potrubie z ušľachtilej ocele 1.4571
Opis/konštrukcia
- Základný rám: pozinkovaná oceľ, s výškovo prestaviteľnými tlmičmi chvenia pre zvukovú izoláciu telesa; ďalšie vyhotovenia na dopyt
- Potrubie: kompletné potrubie z ušľachtilej ocele, vhodné pre pripojenie všetkých použitých materiálov potrubí; potrubie je dimenzované v súlade s hydraulickým výkonom zariadenia na zvyšovanie tlaku
- Čerpadlá: 2 až 6 paralelne zapojených čerpadiel konštrukčných radov Helix V 4 až Helix V 52; všetky konštrukčné diely čerpadla prichádzajúce do styku s médiom sú vyhotovené z ušľachtilej ocele; ďalšie vyhotovenia na dopyt. Povolenie KTW/WRAS/ACS pre všetky diely prichádzajúce do styku s médiom
- Armatúry: každé čerpadlo má na strane nasávania a výtlaku po jednej uzatváracej armatúre s kontrolnou značkou DVGW (Nemecké plynárenské a vodárenské združenie), resp. kruhové uzatváracie klapky a spätnú klapku na strane výtlaku s povolením Nemeckého plynárenského a vodárenského združenia DVGW/KTW
- Membránová tlaková nádoba: 8 l/PN16 umiestnená na strane výstupného tlaku s membránou z butylkaučuku, s certifikáciou DVGW/KTW, nezávadná v zmysle zákona o ochrane potravín pre kontrolné a revízne účely, s vyprázdňovaním a prietokovou armatúrou s certifikáciou DVGW/KTW podľa DIN 4807
- Snímač tlaku: 4 až 20 mA, zaradený na strane koncového tlaku na ovládanie centrálneho regulátora Comfort Controller CC
- Indikácia tlaku: Manometer (ø 63 mm) umiestnený na strane koncového tlaku; indikácia koncového tlaku navyše digitálne na alfanumerickom dotykovom displeji regulátora Comfort-Controller
- Regulačný prístroj/regulátor: Zariadenie je sériovo vybavené regulátorom Comfort CC; COR dodatočne aj frekvenčným meničom
Celková charakteristika
Comfort CO(R)


Stiahnutia

Wilo-Economy, Wilo-Comfort, -Comfort-N, Wilo-Vario
Číslo výrobku | 2535456 |
Vydanie | 1707 |
Číslo verzie | 01 |
Formát stránky | 209.9 x 297.0 mm |
Počet strán | 1197 |
PDF (144 MB)
Stiahnuť

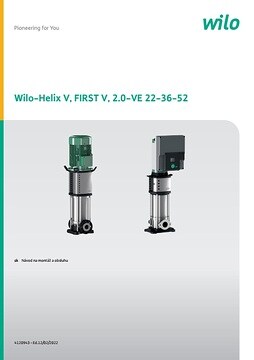

Wilo-Helix V/ FIRST V 22-36-52
