Wilo-Rexa MINI3

Popis konštrukčného radu

Zvláštne znaky/prednosti produktu

  • Dobrá účinnosť a vysoká prevádzková bezpečnosť vďaka optimálnej hydraulike
  • Jednoduchá inštalácia aj v úzkych drenážnych výkopoch vďaka kompaktnej konštrukcii s integrovaným kondenzátorom, nízkej hmotnosti a závitovej prírube
  • Spoľahlivé použitie na odvodňovanie pri rôznych spôsoboch použitia vďaka nehrdzavejúcemu obežnému kolesu a zaliatemu prívodu kábla
  • Dlhšie intervaly údržby vďaka objemnej tesniacej komore a dvojitému utesneniu
  • Rýchla údržba vďaka priamemu prístupu na tesniacu komoru a teleso čerpadla

Spoľahlivé čerpadlo kalu a odpadových vôd na odvodňovanie domov a pozemkov.

Wilo-Rexa MINI3 je ideálne štandardné ponorné čerpadlo na odvodňovanie domov a pozemkov. Jeho voľná guľová priechodnosť 40 mm sa dokonale hodí na prepravu odpadovej vody a splaškovej vody bez obsahu fekálií. Čerpadlo je flexibilne použiteľné na stacionárnu ako aj na mobilnú inštaláciu do mokrého prostredia. Ak je čerpadlo nainštalované v šachte DrainLift WS 50, môže sa prečerpávať splašková voda s obsahom fekálií, pretože tento systém má povolenie podľa normy EN 12050-1. Optimalizovaná hydraulika ponúka vysokú spoľahlivosť pre univerzálne použitie pri širokej škále čerpaných médií. Vďaka kompaktnej konštrukcii je inštalácia možná aj v úzkych drenážnych výkopoch. Tesniaca komora naplnená olejom a dvojité utesnenie umožňujú dlhšie intervaly údržby. Vďaka priamemu prístupu k najdôležitejším konštrukčným dielom je údržba veľmi pohodlná.

Konštrukčný typ

Ponorné motorové čerpadlo na odpadovú vodu pre prerušovanú prevádzku, pre stacionárnu a mobilnú inštaláciu do mokrého prostredia.

Použitie

Čerpanie

  • odpadovej vody bez fekálií
  • Odpadová voda

Oznámenie: Ak je čerpadlo nainštalované v šachte DrainLift WS 50, môže sa prečerpávať splašková voda s obsahom fekálií. Tento systém má povolenie podľa normy EN 12050-1.

Vybavenie/funkcia

  • Pripojovací kábel s
    • Zástrčka (vyhotovenie P)
    • Zástrčka a plavákový spínač (vyhotovenie A)
    • s voľným koncom kábla (3~)
  • Samospínacie tepelné monitorovanie motora

Rozsah dodávky

Čerpadlo s pripojovacím káblom a

    • Zástrčka (vyhotovenie P)
    • Zástrčka a plavákový spínač (vyhotovenie A)
    • s voľným koncom kábla (3~)

Návod na montáž a obsluhu

Typový kľúč

Príkl.:

Wilo-Rexa MINI3-V04.11/M06-523/A-5M

Rexa

Ponorné motorové čerpadlo na odpadovú vodu

MINI3

Konštrukčný rad

V

Vírivé obežné koleso

04

Menovitá svetlosť tlakovej prípojky G 1½

11

Max. dopravná výška v m

M

Vyhotovenie pripojenia na sieť:

M = 1~

T = 3~

06

Hodnota/10 = výkon motora P2 v kW

5

Frekvencia (5 = 50 Hz, 6 = 60 Hz)

23

Kľúč pre menovité napätie

A

Doplnkové vybavenie elektrickej časti:

  • O = s voľným koncom kábla
  • P = so zástrčkou
  • A = s plavákovým spínačom a zástrčkou

5M

Dĺžka pripojovacieho kábla

Technické údaje

  • Pripojenie na sieť: 1~ 230 V, 50 Hz alebo 3~ 400 V, 50 Hz
  • Prevádzkový režim - ponorené: S1
  • Prevádzkový režim vynorené: S3 15 %
  • Druh ochrany: IP68
  • Izolačná trieda: F
  • Teplota média: 3 ... 40 °C
  • Guľová priechodnosť: 40 mm

Materiály

  • Teleso čerpadla: sivá liatina
  • Obežné koleso: kompozitný materiál
  • Krycia doska na sacom hrdle: ušľachtilá oceľ
  • Teleso motora: ušľachtilá oceľ
  • Hriadeľ: ušľachtilá oceľ
  • Utesnenie na strane motora: NBR
  • Utesnenie na strane média: SiC/SiC
  • Utesnenie statické: NBR

Opis/konštrukcia

Ponorné motorové čerpadlo na odpadovú vodu ako zaplaviteľný blokový agregát na mobilnú inštaláciu do mokrého prostredia v prerušovanej prevádzke.

Hydraulika

Čerpadlo s vírivým obežným kolesom a guľovou priechodnosťou 40 mm. Tlaková prípojka ako vertikálna závitová prípojka.

Motor

Motor s povrchovým chladením vo vyhotovení pre striedavý (s integrovaným prevádzkovým kondenzátorom) a trojfázový prúd pre priamy štart. Odpadové teplo sa prostredníctvom telesa motora priamo odovzdáva okolitému médiu. Motory možno používať ponorené v nepretržitej prevádzke (S1) a vynorené v prerušovanej prevádzke (S3).

Motor je vybavený samospínacím tepelným monitorovaním motora. Tzn., že pri prehrievaní sa motor vypne a po vychladnutí sa znovu automaticky zapne.

Dĺžka pripojovacieho kábla je 5 m alebo 10 m a dodáva sa v týchto vyhotoveniach:

  • S voľnými koncami kábla
  • So zástrčkou
  • S plavákovým spínačom a zástrčkou

Utesnenie

Utesnenie na strane média je zabezpečené pomocou mechanickej upchávky a na strane motora pomocou radiálneho hriadeľového tesniaceho krúžka. Medzi tesneniami sa nachádza tesniaca komora naplnená bielym olejom.

Celková charakteristika

Wilo-Rexa MINI3

Stiahnutia

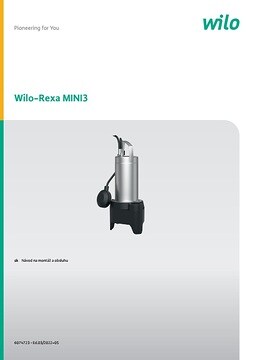

Wilo-Rexa MINI3
