Economy MHI 405 (3~400 V, EPDM)

List údajov

Materiály
  • Teleso čerpadla
    1.4301, X5CrNi18-10
  • Obežné koleso
    1.4404, X2CrNiMo17-12-2
  • Mechanická upchávka
    BQ1E3GG
Prevádzkové údaje
  • Min. teplota média
    -15 Celsius
  • Max. teplota média
    110 Celsius
  • Maximálny prevádzkový tlak
    10 bar
  • Výtlačné hrdlo
    Rp 1
  • Max. teplota okolia
    40 Celsius
Montážne rozmery
  • Potrubná prípojka na nasávacej strane
    Rp 1¼
  • Potrubná prípojka na strane výtlaku
    Rp 1

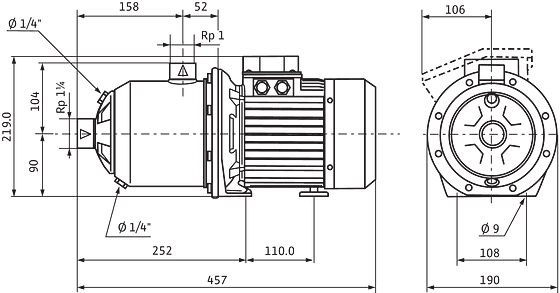

Rozmery a rozmerové výkresy

Economy MHI

Economy MHI
Economy MHI

Charakteristiky

Economy MHI 402 - 406

Economy MHI 402 - 406

Charakteristiky podľa ISO 9906: 2012 3B

Economy MHI 402 - 406

Schéma zapojenia svorkovnice

MHI, MHIL, MVIL, MHI

MHI, MHIL, MVIL, MHI
MHI, MHIL, MVIL, MHI

Informácia k objednávke

Information for order placements
  • Výrobok
    Wilo
  • Označenie produktu
    Economy MHI 405 (3~400 V, EPDM)
  • Číslo EAN
    4048482691886
  • Opis
    4210732
  • Brutto hmotnosť cca
    16.6 kg
  • Netto hmotnosť cca
    15.10 kg
  • Celková dĺžka
    457.0 mm
  • Výška bez obalu
    219 mm
  • Farba
    zelená/strieborná
  • Vlastnosť obalu
    Prepravný obal
  • Druh obalu
    Kartón
  • Počet na jednu vrstvu
    1
  • Šírka bez obalu
    190.0 mm
  • Minimálne množstvo pri objednávaní
    1
  • Počet na jednej palete
    1

Popis

Viacstupňové, štandardne nasávacie, horizontálne vysokotlakové odstredivé čerpadlo v blokovej konštrukcii s horizontálnym nasávacím a vertikálnym výtlačným hrdlom.

Čerpadlo je kompaktný konštrukčný typ s priebežným hriadeľom motor - čerpadlo a mechanickou upchávkou nezávislou od smeru otáčania.

Čerpadlo je vhodné na zásobovanie vodou a zvyšovanie tlaku, priemyselné obehové systémy, ako procesná voda a okruhy chladiacej vody. Rovnako je možné jeho použitie v umývacích linkách, ako aj na zavlažovanie.

Zvláštne znaky/prednosti produktu

  • Kompaktná bloková konštrukcia, priestorovo úsporné
  • Všetky časti hydrauliky prichádzajúce do styku s médiom, ako napr. stupňové komory, obežné kolesá a vodiace kolesá a teleso čerpadla sú z ušľachtilej ocele
  • Povolenie pre používanie s pitnou vodou (KTW/WRAS) pre všetky konštrukčné diely prichádzajúce do styku s médiom (verzia EPDM)

Rozsah dodávky

  • Viacstupňové vysokotlakové odstredivé čerpadlo Wilo-Economy MHI
  • Návod na montáž a obsluhu

Pokyny pre dimenzovanie

  • Ochrana trojfázového motora je voliteľnou výbavou alebo ju zabezpečí zákazník.
  • Motor na striedavý prúd je vybavený integrovanou tepelnou ochranou motora a kondenzátorom.
Materiály
  • Obežné koleso
    1.4404, X2CrNiMo17-12-2
  • Teleso čerpadla
    1.4301, X5CrNi18-10
  • Materiál tesnenia
    EPDM
  • Hriadeľ
    1.4301, X5CrNi18-10
