Nepriamo pripojené zariadenie na zvyšovanie tlaku a plnoautomatizované kompaktné zariadenie ako homogénne redundantné vyhotovenie zariadenia s jedným čerpadlom určené na hasenie požiaru.

Pozostáva z:

2 ks štandardne nasávacie, viacstupňové vysokotlakové odstredivé čerpadlá vo vertikálnom vyhotovení, obežné kolesá, vodiace kolesá, stupňovité teleso sú z ušľachtilej ocele.

Kompletný konštrukčný rad Helix je vybavený užívateľsky nenáročnou mechanickou upchávkou (X-Seal) v kartušovej konštrukcii a štandardným tesnením, ktorá umožňuje jednoduchú údržbu. Flexibilný dizajn medzikusov umožňuje priamy prístup k mechanickej upchávke. Normované motory IE2, 3-fázové, 2-pólové.

Membránová tlaková nádoba (obsah 8 l), zberné potrubie na nasávacej a na strane výtlaku na každom čerpadle, so spätnou klapkou, uzatváracie armatúry na nasávacej strane a na strane výtlaku (v otvorenom stave zaplombované), manometer, tlakový spínač na automatické riadenie zariadenia.

Sériová ochrana čerpadla bez pomocnej energie pomocou odberu minimálneho množstva cez obtok.

Spínací prístroj FLA pre hasiace zariadenia podľa DIN14462. Integrovaný do telesa z oceľového plechu.

Homogénne redundandné vyhotovenie spínacích prístrojov bez vzájomného blokovania, t.j. dve kompletné, sebestačne pracujúce riadenia, každé s vlastným napájaním, každé na prevádzku jedného čerpadla. Dôkaz rozsahu funkcií a spôsobilosti v zmysle DIN14462 kontrolnej správy TÜV.

Každé čerpadlo s vlastným riadením, ktoré pozostáva zo:

Zabudovanej ochrany motora len na signalizáciu porúch. V testovacom chode je ochrana motora účinná.

Spínač pre voľbu manuálnej-automatickej prevádzky. V automatickej prevádzke spínanie čerpadla tlakovým spínačom, voliteľne rozšíriteľný až na 8 snímačov (v sériovom zapojení), napr. externé Zap./Vyp., snímač hraničnej hodnoty atď.(viac ako 8 snímačov na dopyt). Všetky signály snímačov, ktoré môžu viesť k štartu čerpadla, sú kontrolované z hľadiska pretrhnutia drôtu a skratu.

Zariadenie s programovanými časovými spínacími hodinami pre pravidelný testovací chod.

Relé ochrany proti chodu nasucho, napr. pripojenie plavákového snímača nedostatku vody z nátokových nádrží WILO FLA, elektródy, tlakový spínač atď. stav nedostatku vody len na signalizáciu porúch. V testovacom chode je nedostatok vody účinný.

So signálnymi žiarovkami pre pripravenosť na prevádzku (zelená), čerpadlo ZAP: (zelená), porucha (červená), vyžiadanie čerpadla (biela) ako aj beznapäťové kontakty pre pripravenosť na prevádzku a zberná porucha (možné ako spoločné hlásenie) a čerpadlo ZAP.

V zmysle základných požiadaviek smernice 2004/108/ES (smernica o elektromagnetickej kompatibilite) vhodné pre použitie v priemyselnej a obytnej oblasti.

Zariadenie pripravené na okamžité zapojenie, prepojené a spojené potrubím, nainštalované na základovom ráme.

Zákazník musí vhodnými opatreniami zabezbečiť, aby na nástenných hydrantoch nebol prekročený hydraulický tlak 8 bar a tlak v stave pokoja 12 bar.

Materiály

• Teleso čerpadla
  1.4409, GX2CrNiMo19-11-2
• Obežné koleso
  1.4404, X2CrNiMo17-12-2
• Hriadeľ
  1.4404, X2CrNiMo17-12-2
• Materiál tesnenia
  EPDM
• Materiál potrubia
  1.4307, X2CrNi18-9

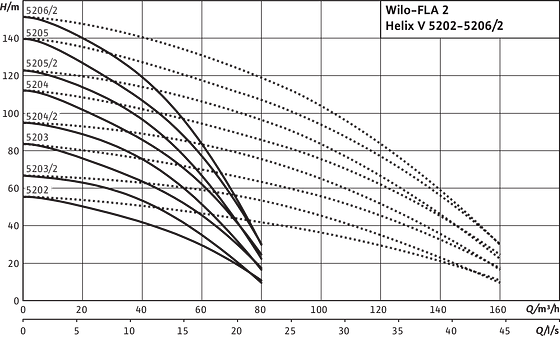

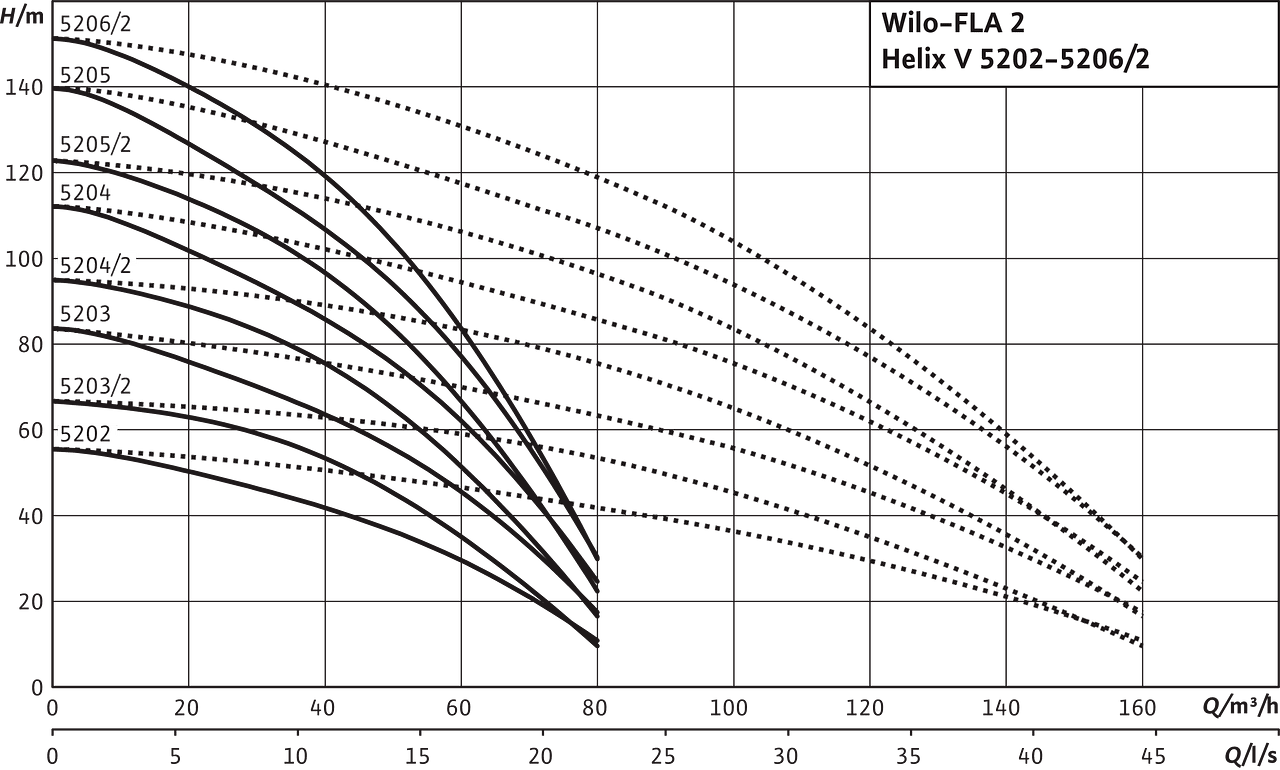

Prevádzkové údaje

• Schválené čerpané médiá
  Water
• Min. teplota média
  3 Celsius
• Výtlačné hrdlo
  DN 80
• Max. teplota média
  50 Celsius
• Max. teplota okolia
  40 Celsius
• Maximálny prevádzkový tlak
  16 bar
• Prítokový tlak
  0.98 bar

Montážne rozmery

• Potrubná prípojka na nasávacej strane
  DN 80
• Potrubná prípojka na nasávacej strane
  DN 125
• Potrubná prípojka na strane výtlaku
  DN 80
• Pipe connection on the pressure side DNd
  DN 125
