Vysoko účinné inline zdvojené čerpadlo s EC motorom s triedou energetickej účinnosti IE5 podľa IEC 60034-30-2 a elektronickým prispôsobením výkonu v suchobežnej konštrukcii. Čerpadlo je vyhotovené ako jednostupňové nízkotlakové odstredivé čerpadlo s prírubovou prípojkou a mechanickou upchávkou. Stratos GIGA-D je koncipované prednostne na prečerpávanie vykurovacej vody (podľa VDI 2035), studenej vody a zmesí vody a glykolu bez abrazívnych látok vo vykurovacích, klimatizačných a chladiacich systémoch.

Konštrukcia:

• Jednostupňové nízkotlakové odstredivé čerpadlo s nedelým hriadeľom v blokovej konštrukcii
• Obežné koleso, konštrukčný typ inline (sacie a výtlačné hrdlo s rovnakými prírubami na jednej čiare)
• Príruba PN 16 - vŕtaná podľa EN 1092-2
• Prípojky manometra (R 1/8) pre vstavaný snímač tlakového rozdielu (vyhotovenie ...–R1 bez snímača tlakového rozdielu)
• Teleso čerpadla a príruba motora sériovo s kataforéznym ponorným lakovaním
• Mechanická upchávka pre čerpanie vody do Tmax. = +140 °C. Do T ≤ +40 °C je prípustná prímes glykolu 20 % až 40 % objemového podielu. Pri prímesiach vody/glykolu s podielom glykolu >40% do max. 50% objemového podielu a teploty média > + 40°C do max. +120°C alebo iných médií okrem vody je potrebné naplánovať alternatívnu mechanickú upchávku.
• Napájacie napätia: 3~480 V ±10 % 50/60 Hz; 3~440 V ±10 % 50/60 Hz; 3~400 V ±10 % 50/60 Hz; 3~380 V -5 % +10 % 50/60 Hz

Príslušenstvo:

• Konzoly na upevnenie na základ
• Slepá príruba pre teleso zdvojeného čerpadla
• Súprava snímačov tlakového rozdielu 0-10 V pre čerpadlá vo vyhotovení ...–R1
• IR monitor
• IR kľúč
• IF modul PLR
• IF modul LON
• IF modul Modbus
• IF modul BACnet
• IF modul CAN

Sériové vybavenie:

• Úroveň ovládania zeleným gombíkom pre:
• Čerpadlo zap./vyp.
• Voľba regulačného režimu: Δp-c (tlakový rozdiel konštantný), Δp-v (tlakový rozdiel variabilný), regulácia PID, n-konštantný (ručná prevádzka)
• Nastavenie požadovanej hodnoty, resp nastavenie otáčok
• Konfigurácia prevádzkových parametrov
• Potvrdenie chyby
• Displej čerpadla pre zobrazenie:
• Regulačný režim
• požadovanej hodnoty (napr. tlakový rozdiel alebo otáčky)
• chybových a výstražných hlásení
• aktuálnych hodnôt (napr. príkon, aktuálna hodnota snímača)
• prevádzkový údajov (napr. prevádzkové hodiny, spotreba energie)
• stavových údajov (napr. stav relé SSM a SBM)
• údajov čerpadla (napr. názov čerpadla)
• Prevádzkový režim (len v režime zdvojeného čerpadla: hlavný/záložný režim, paralelný režim)
• Stav korekcie hodnoty tlaku

Prídavné funkcie:

• Analógové rozhrania 0-10 V, 2-10 V, 0-20 mA, 4-20 mA, integrované riadenie zdvojených čerpadiel, nastaviteľný časový interval pre výmenu čerpadiel (pri prevádzke s dvomi čerpadlami), dve konfigurovateľné relé hlásenia pre prevádzkové a poruchové hlásenia, konfigurovateľné chybové reakcie prispôsobené pre použitie vo vykurovacích a klimatizačných systémoch, zablokovanie prístupu na čerpadle, integrovaná plná ochrana motora (KLF) so spúšťacou elektronikou, sériové otvory na odtok kondenzátu v telese motora (pri dodaní zatvorené), infračervené rozhranie pre bezdrôtovú komunikáciu s ovládacími a servisnými prístrojmi Wilo-IR-Monitor a Wilo-IR-Stick, zásuvka pre infračervené moduly Wilo Modbus, BACnet, CAN, PLR, LON pre pripojenie k automatickému riadeniu budov.

Materiály

• Teleso čerpadla
  5.1301, EN-GJL-250
• Obežné koleso
  PPS-GF40
• Medzikus
• Hriadeľ
  1.4542, X5CrNiCuNb16-4

Prevádzkové údaje

• Min. teplota média
  -20 Celsius
• Max. teplota média
  140 Celsius
• Maximálny prevádzkový tlak
  16 bar
• Max. teplota okolia
  40 Celsius
• Koeficient minimálnej účinnosti (MEI)
  0.7

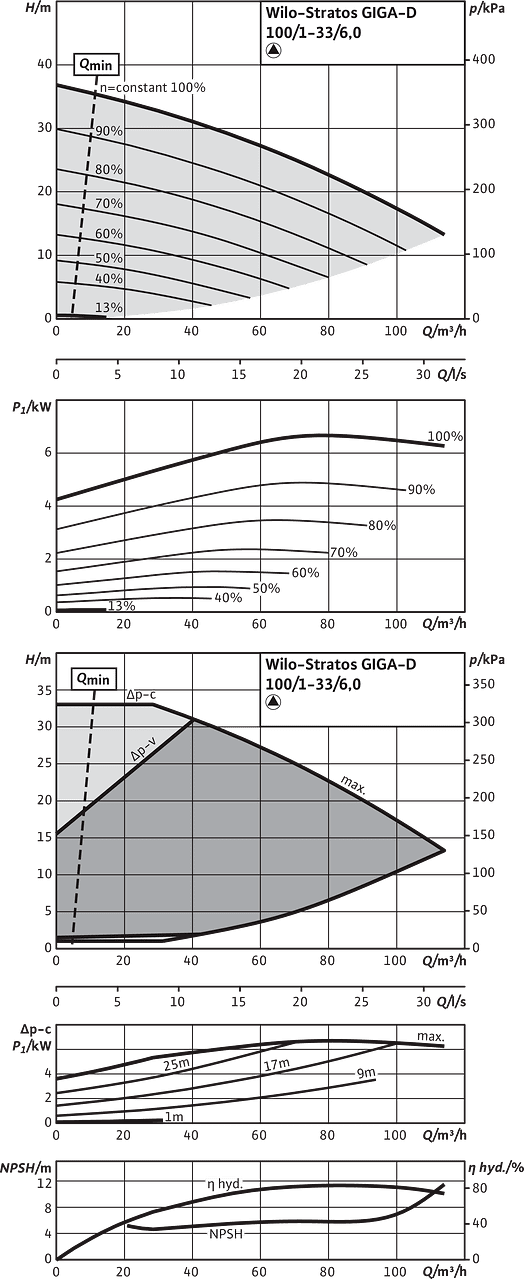

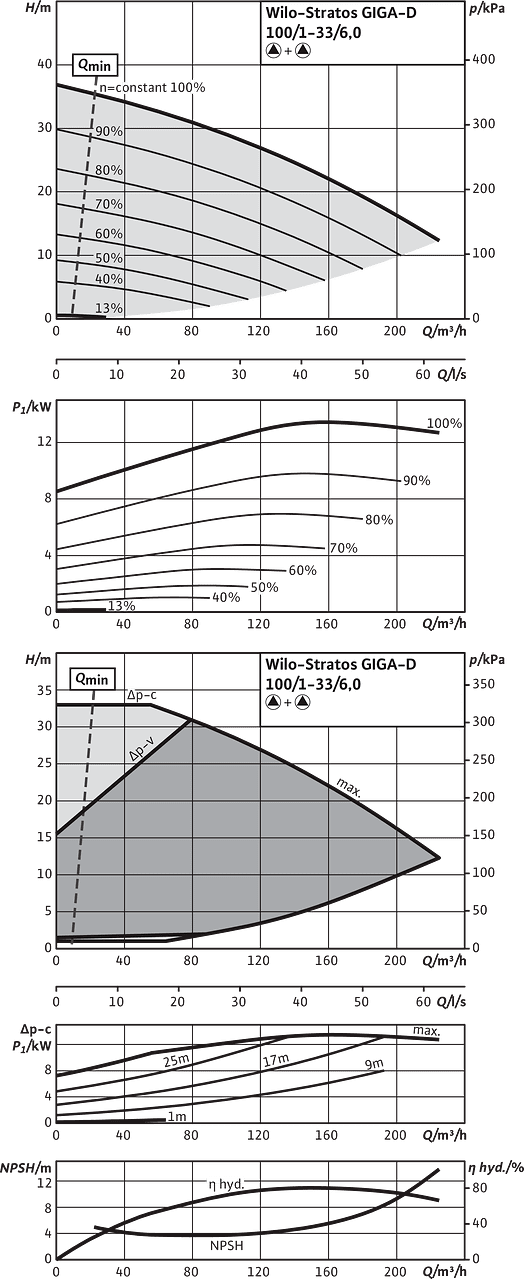

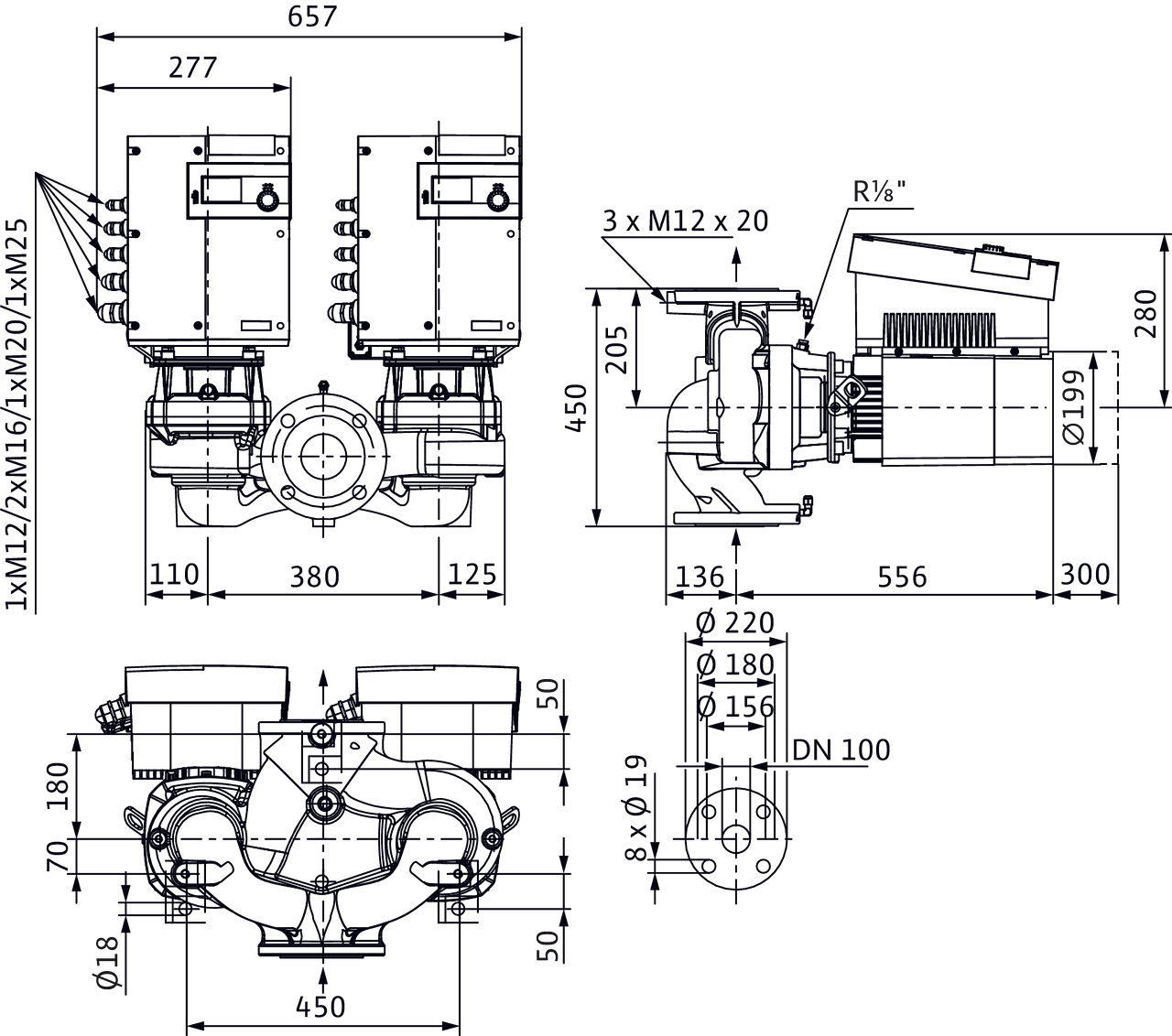

Montážne rozmery

• Potrubná prípojka na nasávacej strane
  DN 100
• Potrubná prípojka na strane výtlaku
  DN 100
