Wilo-Sub TWI 6

Popis konštrukčného radu

Zvláštne znaky/prednosti produktu

  • Vysoká životnosť vďaka ušľachtilej oceli odolnej voči korózii, voliteľne v kvalite V4A
  • Certifikácia ACS pre aplikácie pitnej vody
  • Vysoká flexibilita vďaka vyhotoveniam v rozsahu 4, 6, 8 a 10 palcov
  • Veľký rozsah výkonu od 1 do 250 m³/h

Konštrukčný typ

Viacstupňové 6” ponorné motorové čerpadlo s upevnením pomocou plechov pre vertikálnu alebo horizontálnu inštaláciu

Použitie

  • Na zásobovanie vodou a pitnou vodou z vrtov a cisterien
  • Zásobovanie úžitkovou vodou
  • Na zásobovanie vodou v komunálnom sektore, postrekovanie a zavlažovanie
  • Zvyšovanie tlaku
  • Zníženie hladiny vody
  • Na čerpanie vody pre priemyselné použitie
  • Na čerpanie vody bez zložiek s dlhými vláknami a abrazívnych zložiek

Vybavenie/funkcia

  • Viacstupňové ponorné motorové čerpadlo s radiálnymi alebo poloaxiálnymi obežnými kolesami
  • Integrovaná spätná klapka
  • Spojka NEMA
  • Trojfázový motor
  • Hermeticky zaliate motory
  • Motory s možnosťou previnutia

Rozsah dodávky

  • Hydraulika a motor zmontované
  • 4/5/10 m pripájací kábel s povolením ona použitie v oblasti zásobovania pitnou vodou (prierez: 4x2,5 mm2, resp. 4x4 mm2)
  • Návod na montáž a obsluhu

Typový kľúč

Príkl.:

Wilo-Sub TWI 6.18-04-C-SD

TWI

Ponorné motorové čerpadlo

6

Priemer hydrauliky v palcoch ["]

18

Menovitý objemový prietok [m3/h]

04

Počet stupňov hydrauliky

C

Generácia konštrukčného radu

I

Plášť motora z 1.4571, prípojka motora prostredníctvom plochého zástrčkového konektora

SD

Spôsob rozbehu Bez = Priamy rozbeh SD = rozbeh hviezda-trojuholník

Technické údaje

  • Pripojenie na sieť: 3~400 V, 50 Hz
  • Prevádzkový režim ponorené: S1
  • Teplota média: 3-30 °C
  • Minimálny prietok na motore:
    • Hermeticky zaliate motory: 0,08 - 0,16 m/s
    • Motory s možnosťou previnutia (SD-R): 0,1 - 0,5 m/s (v závislosti od typu)
  • Max. obsah piesku: 50 g/m3
  • Max. počet štartov: 20/h
  • Max. hĺbka ponoru:
    • Hermeticky zaliate motory: 350 m
    • Motory s možnosťou previnutia: 100 m
  • Druh ochrany: IP 68
  • Tlaková prípojka: Rp 2½ - Rp 3

Materiály

  • Teleso hydrauliky: Ušľachtilá oceľ 1.4301
  • Obežné kolesá: Ušľachtilá oceľ 1.4301
  • Hriadeľ hydrauliky: ušľachtilá oceľ 1.4057
  • Teleso motora: EN-GJL, resp. ušľachtilá oceľ 1.4301
  • Hriadeľ motora: ušľachtilá oceľ 1.4305, resp. 1.4301

Opis/konštrukcia

Ponorné motorové čerpadlo s povolením ACS pre vertikálnu alebo horizontálnu inštaláciu.

Hydraulika

Viacstupňové ponorné motorové čerpadlo s prípojkou 4"- alebo 6"-NEMA a radiálnymi alebo poloaxiálymi obežnými kolesami s článkovou konštrukciou. Integrovaná spätná klapka. Všetky časti prichádzajúce do styku s médiom sú z nehrdzavejúcich materiálov.

Motor

Trojfázový motor na priamy rozbeh alebo rozbeh hviezda-trojuholník. Utesnený, hermeticky zaliaty motor s lakovou izoláciou vinutia, impregnovaný živicou alebo motor s možnosťou previnutia, vinutie s izoláciou PVC, samomazacie ložiská, náplň voda-glykol.

Chladenie

Chladenie motora sa realizuje pomocou čerpaného média. Prevádzka motora sa musí vždy realizovať v ponorenom stave. Hraničné hodnoty k max. teplote média a minimálnej rýchlosti prietoku sa musia dodržiavať. Vertikálnu inštaláciu možno voliteľne uskutočniť s chladiacim plášťom alebo bez neho. Horizontálna inštalácia sa musí uskutočniť v spojení s chladiacim plášťom.

Tlakový plášť

Tlakový plášť slúži na priamu montáž agregátu do potrubného systému. V štandardnom vyhotovení nie je namontovaná spätná klapka. Maximály prítokový tlak je 10 bar.

Celková charakteristika

Sub TWI 6

Stiahnutia

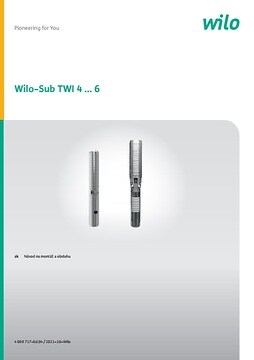

Wilo-Sub TWI 4-6
