Doğrudan veya dolaylı bağlantı için kompakt basınç yükseltme tesisi. Kuru rotorlu versiyonda, normal emişli, dikey paslanmaz çelik yüksek basınçlı santrifüj pompadan oluşmaktadır. Ana kasaya monte edilmiş paslanmaz çelik boru düzeni, gerekli olan tüm ölçü ve ayar tertibatları ile kumanda/regülasyon cihazı dahil bağlanmaya hazır biçimde.

Konut, büro ve idari binalarda, otellerde, hastanelerde, mağazalarda (DIN 1988 ve DIN EN 806 kapsamında tesisler, bir yedek pompa ile donatılmalıdır) ve endüstri sistemlerinde tam otomatik su temini ve basınç yükseltme uygulamaları.

Pompa için kullanılan malzemelere ne kimyasal ne de mekanik olarak etkide bulunmayan ve aşındırıcı veya uzun lifler içermeyen içme suyu, kullanım suyu, soğutma suyu, söndürme suyu (DIN14462 normuna uygun yangın söndürme tesisleri dışında ve yerel yangından korunma kurumlarının izni ile) veya diğer kullanıma yönelik suların basılmasında kullanılır.

Özellikler/Ürün avantajları

• Pompada akışkana temas eden tüm parçalar için WRAS/KTW/ACS ruhsatı (EPDM modeli)
• IE2 norm motorlarıyla birlikte Helix V 4 ürün serisinden verimliliği yüksek pompa hidrolik sistemi, 7,5 kW ve üstü IE3 norm motoru dahil (düşük motor gücü için opsiyonel)
• Kolay bakım için kartuş modelinde, pompaların dönme yönünden bağımsız mekanik salmastra
• Esnek braket tasarımı sayesinde mekanik salmastraya doğrudan erişim mümkündür
• Sökülebilir kaplin, motorun sökülmesine gerek kalmadan mekanik salmastranın değiştirilmesine olanak sağlar (7,5 kW'den itibaren)
• Sistemin tümünde basınç kaybına karşı optimize edilmiş hidrolik
• Akışkanla temas eden komponentler korozyona dayanıklıdır
• Mikroişlemcili ve tesis durumunu gösteren LED'lere, analog ve dijital giriş ve çıkışlara sahip tam elektronik Economy regülatörü (CE+)
• Optimum çalışma alanı için ön ayar ve fabrika tarafından kontrol (EN10204 - 3.1'e istinaden teslim belgesi dahil)

Donanım/ İşlev

• Helix V ürün serisinin paslanmaz çelik yüksek basınçlı santrifüj pompaları
• Ana kasa, gövde sesinin yalıtımı için yüksekliği ayarlanabilir salınım sönümleyiciler ile çinkolanmış çeliktendir
• Basınç tarafında çekvalf
• Basınç tarafında çekvalf
• DIN 4807'ye uygun, akış armatürü dahil 8 l PN 16 diyaframlı basınç tankı, basınç tarafında
• Basınç sensörü (4-20 mA), basınç tarafı
• Manometre, basınç tarafında
• Otomatik pompa kumandası, tam otomatik

Economy regülatörü (CE+), polikarbonat muhafaza içerisinde, açık gri (doğrudan marş) veya çelik sac gövdede RAL 7035 desen boyalı (yıldız/üçgen marş), koruma sınıfı IP 54, dahili kumanda sistemi voltaj beslemesi, miktro işlemci, analog ve dijital giriş ve çıkışlar

Kumanda/ Gösterge

• Mikroişlemcili ve tesis durumunu gösteren LED'lere, analog ve dijital giriş ve çıkışlara sahip dahili elektrik beslemeli tam elektronik Economy regülatörü (CE+)
• İşletim parametreleri potansiyometre üzerinden ayarlanır
• H-0-A şalteri üzerinden pompa işletim türünün ayarlanması ve arıza mesajlarının onaylanması
• LED ekran (3x7 segmentli, alfa sayısal), hedef basıncını, regülatör parametrelerini ve arıza mesajlarını gösterir
• Tesis durumunu gösteren LED'ler (şebeke gerilimi/işletme/arıza/su eksikliği)
• Kilitlenebilen ana şalter

Regülasyon

• Hedef/gerçek değer karşılaştırması vasıtasıyla sabit devirli pompa için tam otomatik regülasyon
• Regülasyon değerlerinin güncel değeri için 4-20mA sensör sinyali (tel kopması kontrolü ile)
• Pompaların çalışma modu serbest seçilebilir (manuel, kapalı, otomatik)
• Otomatik pompa test çalışması (pompa marşı):
• DIP şalteri üzerinden etkinleştirilebilir
• İki pompa test çalışması arasındaki süre altı saat
• Basınç ve süre üzerinden sıfır miktar devre kesme
• H-0-A (manuel-sıfır-otomatik)şalteri: Pompada işletme tipi ön seçimi ve "Manuel" (şebekede acil/test işletimi, motor koruması mevcut, otomatik sıfırlamalıdır), 0 (pompa kapalı, kumanda üzerinden devreye alınması mümkün değil) ve Oto (pompa, kumanda üzerinden otomatik işletim için serbesttir) regülatör arızasında manuel işletim

Denetim

• Verici yolunda tel kopması kontrolü
• Fazların iptali denetimi
• Doğrudan marşlı cihazlar için dönüştürücü üzerinden motor akımı denetimi
• Doğrudan marşlı cihazlar için pompa şebekesi giriş hatlarının güvence altına alınması hat koruma şalterleriyle sağlanır, yıldız/üçgen marş cihazları için telli sigortalar ve kontaktör/motor koruma rölesi kombinasyonuyla yapılır
• Ayarlanabilen gecikme süreleri ve sınırlar ile tesisteki maks. ve min. değerlerin denetlenmesi
• Kontak üzerinden su eksikliği koruması, örn. şamandıra şalter veya basınç şalteri için
• Pompanın termik sargı kontağı (WSK) veya arıza bildirim kontağı (SSM) için giriş; yıldız/üçgen marşlı tesislerde
• Boruda kırılma denetimi

Arayüzler

• Genel arıza mesajı (SSM) için potansiyelsiz kontak
• Tesiste otomatik işletimin devre dışı bırakılması için kontak üzerinden harici açık/kapalı (işlev DIP şalterler üzerinden etkinleştirilebilir)

Tavsiye edilen aksesuarlar (ayrı olarak sipariş edin)

• Su eksikliği koruması için opsiyonel montaj seti WMS
• Esnek bağlantı hatları veya kompanzatörler
• Sistem ayrımı için ön hazne
• Diyaframlı basınç tankı

Uyulan normlar

• Kullanma suyu montajı için teknik kurallar (TRWI) DIN 1988 (EN806)
• Diyaframlı basınç tankları/ diyaframlı genleşme tankları DIN 4807
• Güçlü akım taşıyan tesislerin elektronik işletim cihazlarıyla donanımı EN 50178
• Makinelerin elektrik donanımı EN 60204-1
• Evde ve benzeri amaçlı kullanımlar için elektrikli cihazlarda emniyet EN 60335-1
• Alçak gerilim kumanda cihazı kombinasyonları EN 60439-1/ 61439-1
• Endüstriyel alanlar için elektromanyetik parazite dayanıklılık EN 61000-6-2
• EN 61000-6-3 konut alanı, ticari alanlar ve de küçük işletmeler için EMC parazit yayını

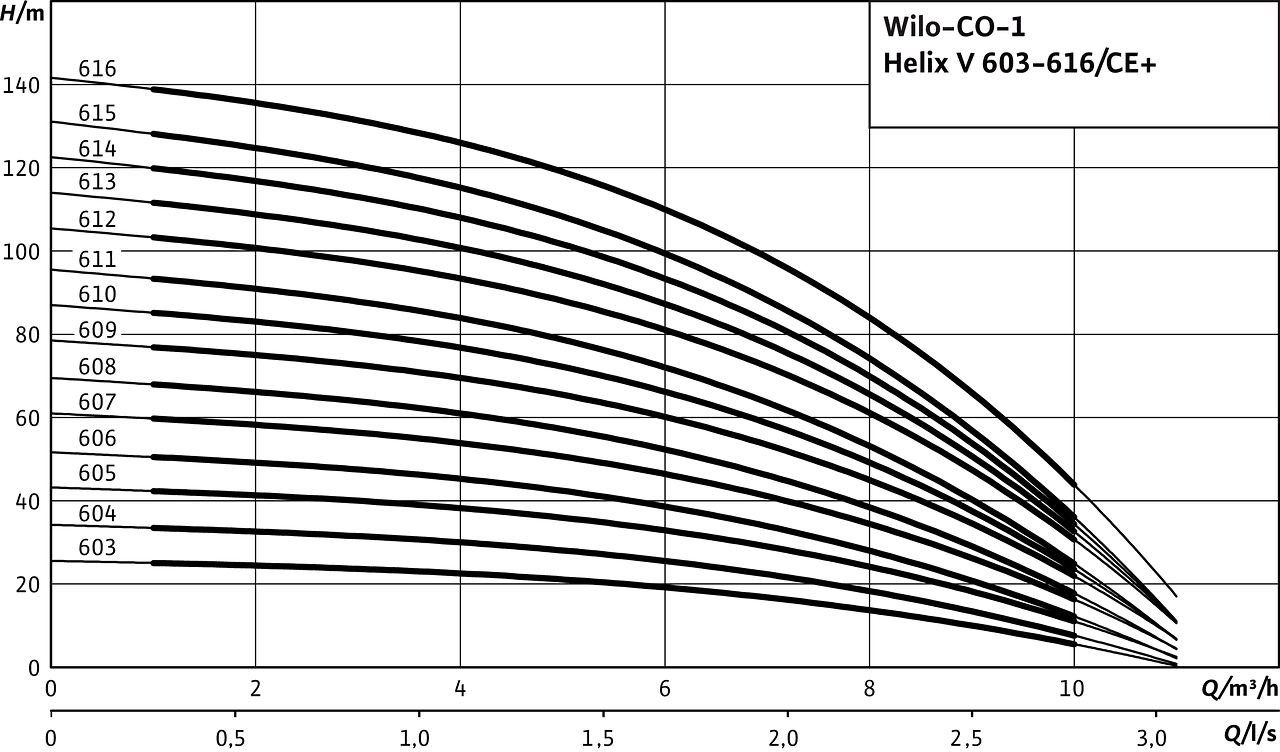

İşletim verileri

• Akışkan
  Water
• Pompa adedi
  1
• Maksimum işletim basıncı PN
  16 bar
• Giriş basıncı
  10 bar

Motor verileri

• Elektrik şebekesi bağlantısı
  3~400 V, 50 Hz
• Nominal motor gücü P₂
  0.55 kW
• Nominal akım I_N
  1.32 A
• Nominal devir hızı n
  2900 rpm
• Yalıtım sınıfı
  F
• Motor koruma sınıfı
  IP55
• Kumanda cihazı koruma sınıfı
  IP54

Malzemeler

• Pompa gövdesi
  1.4301
• Çark
  1.4307
• Mil
  1.4301
• Mil contası
  Q1BE3GG
• Conta malzemesi
  EPDM
• Boru sistemi malzemesi
  1.4307

Montaj ölçüleri

• Emiş tarafında boru bağlantısı DNs
  Rp 1¼
• Basınç tarafı boru bağlantısı DNd
  R 1¼

Sipariş vermeye yönelik bilgiler

• Ürün
  Wilo
• Ürün tanımı
  CO-1 Helix V 603/CE+
• Ağırlık net yakl. m
  52 kg
• Ürün numarası
  2535296
