Doğrudan veya dolaylı bağlantı için DIN 1988 ve DIN EN 806 uyarınca kompakt basınç artırma sistemi. Kuru rotorlu versiyonda, normal emişli, paralel bağlı, dikey paslanmaz çelik yüksek basınçlı santrifüj pompadan oluşmaktadır ve her pompa bir frekans konvertörüne sahiptir. Ana kasaya monte edilmiş paslanmaz çelik boru düzeni, gerekli olan tüm ölçü ve ayar tertibatları ile kumanda/regülasyon cihazı dahil bağlanmaya hazır biçimde.

Konut, büro ve idari binalarda, otellerde, hastanelerde, mağazalarda ve endüstri sistemlerinde tam otomatik su temini ve basınç yükseltme uygulamaları.

Pompada kullanılan malzemelere ne kimyasal ne de mekanik olarak etkide bulunmayan ve aşındırıcı veya uzun lifler içermeyen içme suyu, kullanma suyu, soğutma suyu, söndürme suyu (DIN14462 normuna uygun yangın söndürme tesisleri dışında ve yerel yangından korunma makamlarının izniyle) veya diğer kullanıma yönelik suların basılması için kullanılır.

Özellikler/Ürün avantajları

• DIN 1988 (EN 806) normunun tüm gerekliliklerine uygun, sağlam bir tesistir
• Pompada akışkana temas eden tüm parçalar için WRAS/KTW/ACS ruhsatı (EPDM modeli)
• IE4 IEC norm motorlarıyla birlikte Helix VE ürün serisinin verimliliği yüksek pompa hidroliği ve de entegre edilmiş hava soğutmalı frekans konvertörü
• 25 Hz'den 60 Hz'ye kadar çok geniş regülasyon aralığı ile enerji tasarrufu
• Kırmızı düğme teknolojisi sayesinde en yüksek regülasyon kalitesi ve en kolay kullanıma sahiptir
• Motor regülasyon elektroniğinin güç karakteristik alanı sayesinde, entegre edilmiş kuru rotorlu algılama ile su eksikliğinde otomatik olarak devre dışı bırakma özelliği
• Kolay bakım için kartuş modelinde, pompaların dönme yönünden bağımsız mekanik salmastra
• Esnek braket tasarımı sayesinde mekanik salmastraya doğrudan erişim mümkündür
• Sökülebilir kaplin, motorun sökülmesine gerek kalmadan mekanik salmastranın değiştirilmesine olanak sağlar (7,5 kW'den itibaren)
• Sistemin tümünde basınç kaybına karşı optimize edilmiş hidrolik
• Akışkanla temas eden komponentler korozyona dayanıklıdır
• Comfort kumanda / regülasyon cihazı CCe, gelişmiş fonksiyonlar, belleği programlanabilir mikro işlemci kumandası ve grafik destekli dokunmatik ekran içerir, frekans konvertörlü elektronik pompaların kumanda düzeni için analog çıkışlar dahil
• Optimum çalışma alanı için ön ayar ve fabrika tarafından kontrol (EN10204 - 3.1'e istinaden teslim belgesi dahil)

Donanım/ İşlev

• Helix VE ürün serisinin paslanmaz çelik yüksek basınçlı santrifüj pompaları
• Ana kasa, gövde sesinin yalıtımı için yüksekliği ayarlanabilir salınım sönümleyiciler ile çinkolanmış çeliktendir
• Kapatma armatürü her pompada emme ve basınç tarafında
• Çekvalf, her pompada basınç tarafında
• DIN 4807'ye uygun, akış armatürü dahil 8 l PN 16 diyaframlı basınç tankı, basınç tarafında
• Basınç sensörü (4-20 mA), basınç tarafı
• Manometre, basınç tarafında
• Otomatik pompa kumandası, tam otomatik

Comfort-Controller (CCe) üzerinden, çelik sac gövdede RAL 7035 yapı, koruma sınıfı IP 54, dahili kumanda sistemi voltaj beslemesi, CPU, frekans konvertörlü elektronik pompanın kumanda düzeni için analog ve dijital giriş ve çıkış modüllerinden oluşmaktadır.

Kumanda/ Gösterge

• İşletim/ Arıza/ Onaylanmış arıza işletim durumlarının bildirimi ve simge/açık metin destekli 6 dilde menülü kullanım için 3 renkli arka plan aydınlatmasına sahip tam grafik destekli dokunmatik ekran (Avrupa ve Asya karakterleriyle 27 dilde seçim yapılabilir)
• Açık metin ve simge görünümleri ile menülü kullanım
• Üç kullanıcı düzeyi, menü dilinin, parolaların, çalıştırma parametrelerinin, regülatör parametrelerinin gösterimi ya da ayarı
• Kolayca çalıştırmak için fabrikada ön ayarı yapılan parametreler
• Standart olarak üç hedef değer ayarlanabilir, hedef değer 2 ve 3, kontak veya zaman üzerinden etkinleştirilebilir, 0/4-20mA sinyali aracılığıyla harici hedef değer ön bilgisi
• Pompa durumu ve fiili basınç değeri göstergesi
• Kilitlenebilen ana şalter
• Yedek pompalı/pompasız işletme seçilebilir
• Her pompa için çalışma saati sayacı
• Tüm sistem için çalışma saati sayacı
• Her pompa için anahtarlama sayacı
• Tüm sistem için anahtarlama sayacı
• En son 35 arıza için arıza yazmacı, gerçek zaman saatinden zaman damgası ile

Regülasyon

• Hedef/güncel değer karşılaştırması ile 1 ilâ 6 frekans regülasyonlu pompa için tam otomatik regülasyon
• Elektronik pompa ve frekans konvertörlerinin kumanda düzeni için analog çıkışlar 0-10 volt, devir hızı ön seçimi için potansiyometre ve acil işletim için tahrik başına LED göstergesi
• Günlük zaman ayarlı şalter örn. 2. ya da 3. Hedef değer
• Basınç - sabit, p-c ayar büyüklüğüne göre 1 ilâ n pik yük pompası yüke bağlı olarak otomatik devreye girer
• Pompaların çalışma modu serbest seçilebilir (manuel, kapalı, otomatik)
• Manuel-0-Otomatik şalter: Her pompada işletme tipi ön seçimi ve "Manuel" (şebekede acil/test işletimi, motor koruması mevcut), "O" (pompa kapalı, kumanda üzerinden devreye alınması mümkün değil) ve "Oto" (pompa, kumanda üzerinden otomatik işletim için serbesttir) regülatör arızasında manuel işletim
• Otomatik, ayarlanabilir pompa değişimi
• Çalışma saatleri üzerinden çalışma ömrü optimizasyonu ile pompa değişimi
• Alternatif olarak: Çalışma saatleri dikkate alınmadan, ayarlanabilen bir süreye göre çevrimsel pompa değişimi
• Alternatif olarak impuls üzerinden: Her yeni talepte temel yük pompası, çalışma saatleri dikkate alınmadan değiştirilir
• Alternatif olarak pompa ön seçimi yapılarak: Burada bir pompa, kalıcı temel yük pompası olarak tanımlanabilir. Tüm pik yük pompaları, çalışma süreleri optimize edilerek değiştirilir
• Pompada otomatik, ayarlanabilir test çalışması (pompa marşı)
• Etkinleştirilebilir/Devre dışı bırakılabilir
• İki test çalışması arasındaki süre serbestçe programlanabilir
• Kapatma zamanları serbestçe programlanabilir
• Devir hızı serbest ayarlanabilir

Denetim

• Harici ölçme/ gösterim olanağı için tesisteki güncel değerin çıkışı 0-10 volt analog sinyal üzerinden, 10 volt, sensör son değerine karşılık gelir
• Verici yolunda tel kopması kontrolü
• Motor koruma fişi/ kontaktör kombinasyonu (5,5kW'den itibaren termik aşırı yük rölesi)
• Bir işletim pompasında arıza olduğunda yedek pompaya otomatik geçiş
• Ayarlanabilen gecikme süreleri ve sınırlar ile tesisteki maks. ve min. değerlerin denetlenmesi
• Ayarlanabilen süre örtüşmesi ile tesisteki maks. ve min. değerlerin denetlenmesi
• Su alımı gerçekleşmediğinde tesisin kapatılması için sıfır miktar testi (parametre ayarlanabilir)
• Boş boruların doldurulması için boru doldurma işlevi (tüketici şebekesinin ilk dolumu)
• Kontak üzerinden su eksikliği koruması, örn. şamandıra şalter veya basınç şalteri için

Arayüzler

• Genel işletim sinyalleri ve genel arıza sinyalleri SBM/SSM için gerilimsiz kontaklar
• Ters mantıkla SBM ve SSM mümkündür
• Harici tesis AÇMA/KAPAMA kumandası ve su eksikliği koruması için kontaklar
• Tesiste otomatik işletimin devre dışı bırakılması için kontak üzerinden harici açık/kapalı
• Termik sargı kontağının (WSK) bağlantısı için girişler

Opsiyonel aksesuar (montaj fabrika tarafından veya daha sonra teknik bilgilendirmeye göre yapılır)

• 0/ 2-10V'den 0/ 4-20mA'ya sinyal dönüştürücü
• PTC motor koruması için değerlendirme rölesi
• Tekli işletim ve arıza sinyali
• DDC kumanda modülü (harici pompa değişimi, harici pompa test çalışması, harici onaylama, pik yük pompalarında harici devreye alma/devre dışı bırakma)
• Yedeklemeli güç kaynağı
• Yedek sensör
• VDI 3814'e uygun şekilde GLT sistemlerine bağlantı

Tavsiye edilen aksesuarlar (ayrı olarak sipariş edin)

• Su eksikliği koruması için opsiyonel montaj seti WMS
• Esnek bağlantı hatları veya kompanzatörler
• Sistem ayrımı için ön hazne
• Diyaframlı basınç tankı
• Yivli toplama borusuna sahip sistemlerde vida kapakları

Bus sistemleri (opsiyonel)

• BACnet, ProfiBus, LON-Bus, CAN-Bus, Modbus RTU, Web sunucu (ethernet), GSM modem
• GPRS modem üzerinden veri aktarımı mümkün

Diğerleri talep üzerine

Uyulan normlar

• Kullanma suyu montajı için teknik kurallar (TRWI) DIN 1988 (EN806)
• Diyaframlı basınç tankları/ diyaframlı genleşme tankları DIN 4807
• Güçlü akım taşıyan tesislerin elektronik işletim cihazlarıyla donanımı EN 50178
• Makinelerin elektrik donanımı EN 60204-1
• Evde ve benzeri amaçlı kullanımlar için elektrikli cihazlarda emniyet EN 60335-1
• Alçak gerilim kumanda cihazı kombinasyonları EN 60439-1/ 61439-1
• Endüstriyel alanlar için elektromanyetik parazite dayanıklılık EN 61000-6-2
• EN 61000-6-3 konut alanı, ticari alanlar ve de küçük işletmeler için EMC parazit yayını

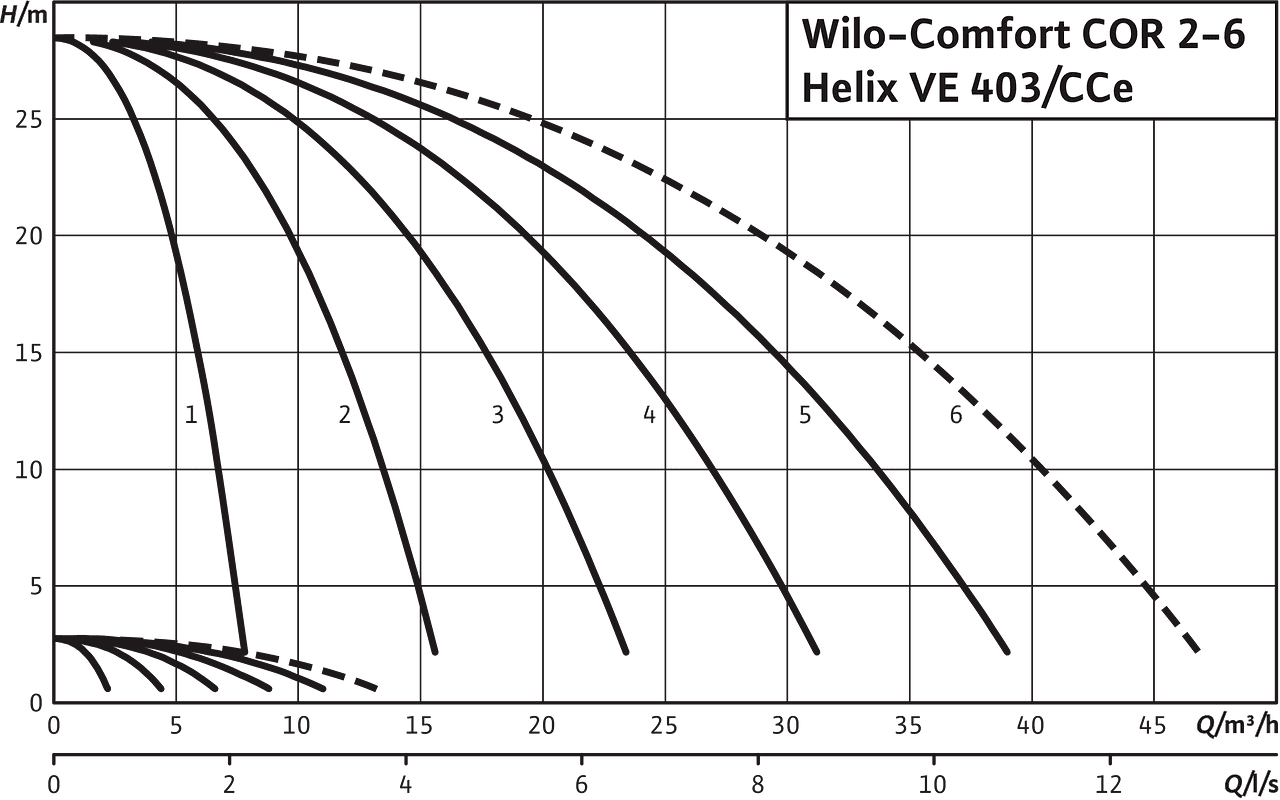

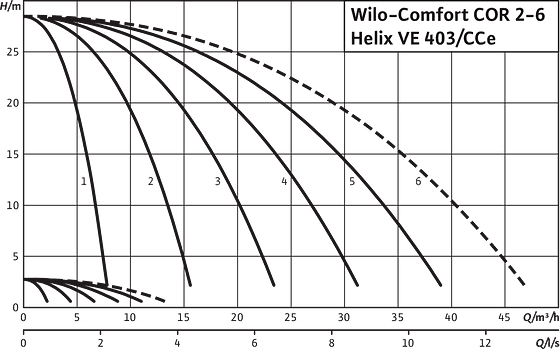

İşletim verileri

• Akışkan
  Water
• Pompa adedi
  3
• Maksimum işletim basıncı PN
  16 bar
• Giriş basıncı
  10 bar

Motor verileri

• Elektrik şebekesi bağlantısı
  3~400 V, 50 Hz
• Nominal motor gücü P₂
  0.55 kW
• Nominal akım I_N
  1.30 A
• Nominal devir hızı n
  3500 rpm
• Yalıtım sınıfı
  F
• Motor koruma sınıfı
  IP55
• Kumanda cihazı koruma sınıfı
  IP54

Malzemeler

• Pompa gövdesi
  1.4301
• Çark
  1.4307
• Mil
  1.4301
• Mil contası
  Q1BE3GG
• Conta malzemesi
  EPDM
• Boru sistemi malzemesi
  1.4571

Montaj ölçüleri

• Emiş tarafında boru bağlantısı DNs
  R 2
• Basınç tarafı boru bağlantısı DNd
  R 2

Sipariş vermeye yönelik bilgiler

• Ürün
  Wilo
• Ürün tanımı
  Comfort COR-3 Helix VE 403/K/CCe
• Ağırlık net yakl. m
  159 kg
• Ürün numarası
  2539323
