Wilo-Actun ZETOS

Her uygulama alanı için verimli işlenmemiş su örneği alma

İster belediye su temini, tarım veya ister maden işletmeciliği için olsun, Wilo-Actun ZETOS verimli işlenmemiş su örneği alımına yönelik üniversal çözümümüzdür. Sınıfında %85,5'e kadar en yüksek pompa verimlilik derecesine sahip olarak, neredeyse her proseste enerji tasarruflu su teminini sağlamak için idealdir. Dirence dayanıklı paslanmaz çelik ince döküm ve sağlam tasarım, örn. 150 g/m3'ye kadar yüksek kum oranı durumu gibi özellikle zor koşullarda, uzun ömürlülüğü ve kalıcı yüksek bir verimlilik derecesini garanti eder.

Özellikler/Ürün avantajları

  • %85,5'e kadar en yüksek pompa verimlilik derecesi sayesinde enerji tasarruflu su temini
  • Bu sınıfta sürekli manyetik rotor ile en yüksek toplam verimlilik derecesi nedeniyle düşük maliyetli işletim
  • Komple 1.4408 (AISI 316) paslanmaz çelik ince dökümden, korozyona karşı özel dayanıklı hidrolik sayesinde yüksek güvenilirlik
  • Aşınmaya karşı yüksek dayanıklılık: 150 g/m³ maks. kum oranı
  • İçme suyu kullanımı için ACS onayı
  • Basit bakım, kolay montaj ve sökme

Evrensel su temini çözümleriniz

View on the Wilo-Worl landscape from above View on the Wilo-Worl landscape from above

Hangi uygulama alanı ihtiyaçlarınızla ilgili?

Sınıfının en iyisi. Sağlam. Evrensel.

1 - Uygulama alanı: Su tedariki ve basınç yükseltme

Zorluk: Okullar, hastaneler, stadyumlar ve oteller gibi farklı türde binaların değişken su tüketimi gereksinimlerini karşılamak için esnek sistemler gereklidir.

Çözüm: Wilo-Actun ZETOS yüksek hacimler için bile güvenilir su tedariği sağlar. Wilo, her türlü montaj konumu için esnek sistemler sunar. Ürün, basınç yükseltme uygulamaları için bir basınç muhafazası içinde üretilmiştir. Bu, pompanın taşma korumalı, yer tasarruflu ve sessiz olmasının yanı sıra güvenilir ve uygun maliyetli su teminini mümkün kılmaktadır.

2 - Uygulama alanı: Ham su temini

Zorluk: CO2 emisyonunu azaltmak için ve sürekli artan enerji maliyetleri yüzünden belediye su yönetim sektörü daha enerji tasarruflu içme suyu tedariği sağlama zorluğuyla karşı karşıyadır.

Çözüm: Wilo-Actun ZETOS yüksek verimli pompalar ve motorların kullanılmasıyla önemli finansal ve enerji tasarrufu imkanının önü açılır.

3 - Uygulama alanı: Temiz su arıtımı

Zorluk: Ham su hazırlığı sırasında farklı su kaliteleri hesaba katılmalıdır. Bunlardan bazıları derin kuyu pompalarının malzeme karakteristiklerinde yüksek talepler gerektirmektedir.

Çözüm: Tüm bileşenlerde kullanılan yüksek kaliteli malzemeleri sayesinde Wilo-Actun ZETOS, asidik ve alkali su veya yüksek tuz içeriği olan suyu pompalayabilir. Bu, derin kuyu pompalarımızın evrensel kullanılabilirliğini bir kere daha göstermektedir.

4 - Uygulama alanı: Profesyonel sulama/tarım

Zorluk: Yeraltı suyu seviyesinin düşük olduğu birçok bölgede profesyonel tarım gereksinimlerini karşılamak için suyun çok derinden pompalanması gereklidir.

Çözüm: Derinkuyu pompaları istenen tedariğin karşılanmasını sağlar. Wilo-Actun ZETOS, yüksek kum içeriği olan uygulamalarda bile uzun servis ömürlü ve dayanıklı bir pompadır. Tüm bunlara ek olarak 640 metreye kadar basma yüksekliğine sahiptir.

5 - Uygulama alanı: Endüstri/offshore

Zorluk: hafif derecede kirli sudan agresif sıvılara kadar: Endüstriyel sektördeki pompalardan beklenen performans daha zorlu olmaktadır. Sondaj platformlarının aşındırıcı tuzlu su pompalaması gerekir; madenlerdeki endüstriyel su tahliyesinde yüksek tuz içerikli su, pompalar için büyük sorun oluşturmaktadır.

Çözüm: 1,4408 aşınmaya dirençli paslanmaz çelikten yapılan Wilo-Actun ZETOS, sondaj platformlarında oluşan zorluklar gibi offshore sektörünün zorlukları için uygun olmaktan daha fazlasıdır. EPDM o-ring sayesinde, örneğin maden su tahliyesinde karşılaşılabileceği gibi 150 g/m3 tuz içeriği olan suyu pompalamak için de son derece uygundur.

Temel unsurlar

Benzersiz: Yüzde 85,5’e varan inanılmaz yüksek pompa verimi.

Yüksek aşınma direnci: 150 g/m3 maks. kum oranı.

Hassas döküm 1,4408 AISI 316 paslanmaz çelik malzeme pompayı özellikle aşınmaya dirençli hale getirir ve her yerde kullanılabilmesini sağlar.

"Sınıfının en iyisi"

Dalgıç pompalarda yeni standart.

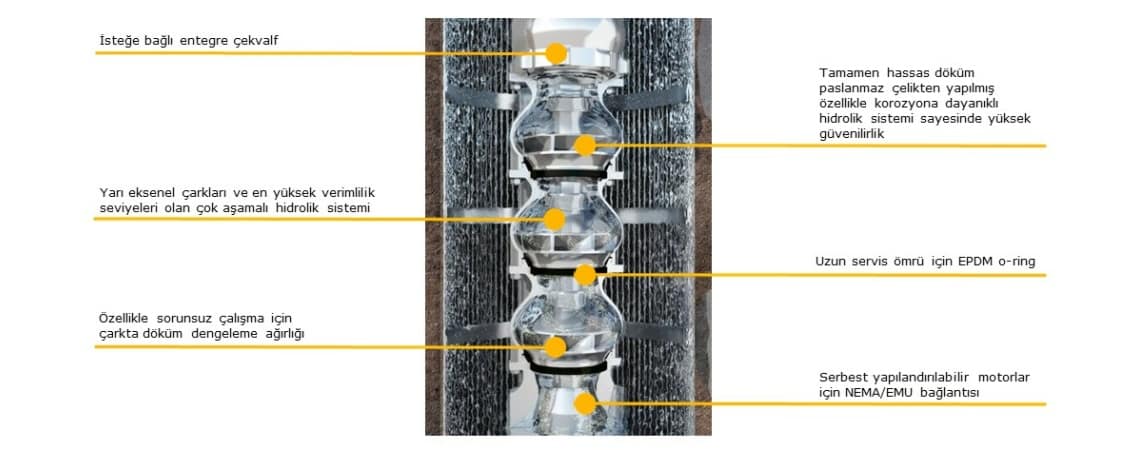

Hidrolik sisteminin avantajları

Wilo-Actun ZETOS, yarı eksenel çarkları olan çok aşamalı hidrolik sistemi sayesinde ön plana çıkmaktadır. Gövde bileşenleri ve çarklar hassas döküm paslanmaz çelikten yapılmıştır. Döküm denge ağırlıklı optimize çark tasarımı sorunsuz çalışma sağlar. Basınç bağlantısına isteğe bağlı olarak entegre çekvalf takılabilir.

Hidrolik sistem teknik verileri

  • Maks. hacimsel debi: 385 m3/sa
  • Maks. basma yüksekliği: 640 m
  • Maks. sıvı sıcaklığı: 70 °C
  • Maks. kum oranı: 150 g/m3
  • K8 basınç bağlantısı: G 5, K10: G 6, DN 150 (PN 10/16), DN 150 (PN 40)

Örnek çalışma: Bad Überkingen şehir su şebekesinin yenilenmesi

Enerji tasarrufu ile optimum su tedariki
Bad Überkingen şehir su şebekesinde Wilo-Actun ZETOS-K8.

Proje

1990 yılından beri Bad Überkingen şehir su şebekesi 825 haneye, çeşitli tarımsal kuruluşlara ve bir golf sahasına yılda yaklaşık 268.000 metreküp su sağlamıştır.

Zorluk

Yüksek depolar Suabiya Dağlarında bulunmaktadır ve bu da suyu 335 metre yüksekliğe pompalamak için yeterli basıncın olması gerektiği anlamına gelir. Buna ek olarak, enerji tasarruflu olması gereklidir.

Arka plan

30 yıllık çalışmadan sonra, yüksek basınçlı çok kademeli santrifüj pompanın hidrolik verimliliğinin sürekli olarak azaldığı görüldü. Eski makineler iki Wilo-Actun ZETOS-K8.50-15 ve iki Wilo-Sub TWI 6.30 pompa ile değiştirildi. Basınç muhafazalı pompalar şimdi 335 metreye varan basma yüksekliği ile suyun yüksek depolara güvenli ve verimli bir şekilde taşınmasını sağlıyor.

Uygulama

Pompanın kompakt tasarımı, son derece yer tasarruflu, basit ve dolayısıyla düşük maliyetli kuruluma imkan sağlar. Dalgıç pompalar bir basınç muhafazasının içine monte edilmiştir ve bu ünitelerin yatay kuru kurulumu kullanan mevcut sisteme entegre edilmesine olanak sağlar. Ek olarak, Wilo basınç muhafazalı pompalar taşma korumalıdır.

Sonuç

Yüzde 76’ya varan toplam verimlilik ile, iyi hidrolik sistemi ve hız düzenleme ve kontrol sistemi olan sabit mıknatıslı (permanent) motorlar yılda 100.000 kilovat saat enerji tasarrufuna olanak vermektedir. Düşük bakımlı çalıştırma, operatör için ek maliyet tasarrufuna imkan sağlamaktadır.

Yerleşik ürünler

2x Wilo-Actun ZETOS-K8.50-15 + motor NU 711/-4/100
Hacimsel debi Q = 15,3 l/sn
Basma yüksekliği H = 333,9 mWG

2x Wilo-Sub TWI 6.30-35 + motor NU 611T-2/30
Hacimsel debi Q = 5 l/sn
Basma yüksekliği H = 329,3 mWG

Maksimum ekonomiye güvenin

Ömür boyu maliyet hesaplaması:

Son derece verimli. Son derece ekonomik.
Dalgıç pompalar için enerji verimlilik standartları belirleyen, değişken sistem çözümü için tasarlanmış Wilo-Actun ZETOS’u seçin. Bu, optimize edilmiş çalışma noktası ile etkili bir su tedariki yanında etkileyici şekilde düşük enerji maliyetlerinden yararlanmak anlamına gelir. Pompanın hizmet ömrü üzerinden maliyet hesaplaması, etkileyici ekonomisini göstermektedir.

Pompa Wilo-EMU NK 86-4
NU 611-2/34
Wilo-Actun ZETOS-K 8.70-4
NU611-2/26
Wilo-Actun ZETOS-K 8.70-4
NU511-4/30
Motor Asenkron Asenkron Sabit mıknatıslı motor
Gün/yıl saat olarak çalışma süresi 24/10 24/10 24/10
Enerji maliyet tasarrufu hesaplaması
Motor verimi % 81,5 81,3 92,5
Pompa verimi % 71,5 83,8 83,8
Toplam verimlilik % 58,3 68,1 75,6
Yıllık enerji maliyeti (€) 37.118 31.876 28.762
Yıllık enerji tasarrufu (€) 5242 8357

Wilo-EFC

  • Kullanıcı dostu operasyon asistanı sayesinde hızlı ve verimli devreye alma.
  • Yüzde 98’e varan verimliliğin sonucu olarak yüksek enerji verimliliği ve kompakt tasarım.
  • Minimum soğutma gereksinimleri sayesinde ekonomik çözüm.
  • Ayarlanabilir kontrol modlarının sağladığı geniş pompa uygulama kapsamı.
  • Çeşitli veriyolu sistemlerine isteğe bağlı bağlantıların sağladığı esnek bağlantı özelliği.

Wilo-EMU 12…24“

  • Çalışma noktasına uyarlanmış hidrolik sistemi enerji tasarruflu çalışma sağlar.
  • Tüm uygulama türlerinde güvenilir çalışma için ayrı ayrı yapılandırılabilir motorlar ve malzemeler.
  • ACS onaylı içme suyu çeşitleri.
  • Daha yüksek güç yoğunluğu için muhafazalı akım soğutmalı (CoolAct teknolojisi) motorlar.
  • Kolay bakımlı, tekrar sarım yapılabilir motorlar.
  • Basınç yükseltme sistemi olarak uygulama için basınç muhafazası.

Wilo-Sub TWI

  • İsteğe bağlı olarak V4A kalitesinde, korozyona dayanıklı paslanmaz çelik sayesinde uzun hizmet ömrü.
  • Tüm uygulama türlerinde güvenilir çalışma için ayrı ayrı yapılandırılabilir motorlar ve malzemeler.
  • ACS onaylı içme suyu çeşitleri.
  • 4, 6, 8 ve 10 inçlik modeller sayesinde yüksek esneklik derecesi.
  • 1 ila 250 m3/sa hacimsel debi performansı.

"Sondaj kulesindeki zorlu koşullar için güvenilir ve uzun ömürlü çözüm – bizim için belirleyici etken budur."

Sondaj Platform Müdürü – Joe Strummer, İngiltere

Landwirt/Bauer steht im Feld

"Kolay bakımlı bir sistem. Bunun için gerçekten kafa yormuşlar."

Mohamed Bouchta, Montör, Fas

SSS

Pompalar tamamen Wilo tarafından mı üretiliyor?

Evet, pompalar Almanya’nın Hof şehrindeki tesisimizde üretilmektedir ve %100 test edilmiştir.

1,4408 paslanmaz çelik model deniz suyuna uygun mudur?

Wilo’nun onlarca yıllık offshore sektörü deneyimi vardır. Pompanın deniz suyunda kullanım deneyimlerimiz olumlu olmuştur. 1,4517 (dubleks paslanmaz çelik) kullanılarak üretilmiş bir model de mevcuttur.

Ceram kaplama içme suyu için onaylı mıdır?

Ceram CT kaplama Alman Federal Çevre Kurumu (UBA) standartlarına uygundur ve Fransız su yönetmeliği danışma planı (ACS) tarafından onaylanmıştır.

Sabit mıknatıslı motorları çalıştırmak için hangi frekans konvertörü gereklidir?

Wilo-EFC çeşitli seçenekler sunmaktadır ve tüm uygulamalarda kullanılmasını öneririz. Bununla birlikte herhangi bir frekans konvertörü kullanılabilir.

Frekans konvertörünün güç kaybı sabit mıknatıslı motorun verimlilik avantajlarını yok eder mi?

Wilo-EFC’nin güç kaybı yaklaşık olarak yüzde ikidir. Buna ek olarak, çıkış filtresinin neden olduğu kayıplar da olabilir. Bununla birlikte, bu kayıplar yüzde 13’e varan sabit mıknatıslı motorun verimlilik avantajlarını nötralize etmeye yakın bile değildir. Bu, kısmi yük aralığındaki mükemmel performansın üzerine ilavedir.

Consultant Jens in Office

Wilo-Select 4: sadece dört adımda ürün önerisi

Pompa danışmanımız: Esnek, rahat, verimli ve güçlü. Sadece bir tıklamayla fiyat teklifi için ilgili tüm veriler elde edilebilir.

Wilo-Actun Zetos, Wilo-Select 4 Online

Ürün serisi tanımı

Özellikler/Ürün avantajları

  • %85,5'e kadar en yüksek pompa verimlilik derecesi sayesinde enerji tasarruflu su temini
  • Bu sınıfta sürekli manyetik rotor ile en yüksek toplam verimlilik derecesi nedeniyle düşük maliyetli işletim
  • Komple 1.4408 (AISI 316) paslanmaz çelik ince dökümden, korozyona karşı özel dayanıklı hidrolik sayesinde yüksek güvenilirlik
  • Aşınmaya karşı yüksek dayanıklılık: 150 g/m³ maks. kum oranı
  • İçme suyu kullanımı için ACS onayı
  • Basit bakım, kolay montaj ve sökme

Her uygulama alanı için verimli işlenmemiş su örneği alma

İster belediye su temini, tarım veya ister maden işletmeciliği için olsun, Wilo-Actun ZETOS verimli işlenmemiş su örneği alımına yönelik üniversal çözümümüzdür. Sınıfında %85,5'e kadar en yüksek pompa verimlilik derecesine sahip olarak, neredeyse her proseste enerji tasarruflu su teminini sağlamak için idealdir. Dirence dayanıklı paslanmaz çelik ince döküm ve sağlam tasarım, örn. 150 g/m3'ye kadar yüksek kum oranı durumu gibi özellikle zor koşullarda, uzun ömürlülüğü ve kalıcı yüksek bir verimlilik derecesini garanti eder.

Konstrüksiyon

Dikey ve yatay montaj için, paslanmaz çelik ince dökümden yapılmış, parçalı yapım şeklinde çok kademeli dalgıç motorlu pompa

Uygulama

  • Konut ve endüstriyel uygulamalardaki deliklerden ve sarnıçlardan kullanma suyu ve su beslemesi
  • ACS ruhsatlı içme suyu iletimi
  • Yağmurlama ve sulama için su beslemesi
  • Yer altı suyunun düşürülmesi
  • Basınç yükseltme
  • Açık denizlerde ve yangın söndürme tesislerinde su iletimi
  • Jeotermik veya termal uygulamalarda kullanım
  • Kuyu ve maden uygulamalarında suyu tutma

Donanım/İşlev

  • Yarı aksiyal çarklı çok kademeli hidrolik
  • Entegre edilmiş çek valf
  • NEMA kaplin
  • Trifaze akım motoru

Тeslimat kapsamı

  • Ünitenin (hidrolik + motor) fabrika tarafından ön montajı yapılmıştır
  • Bağlantı kablosu müşterinin isteğine bağlıdır
  • Montaj ve kullanma kılavuzu

Tip kodlaması

Örn.:

Wilo-Actun ZETOS-K8.130-17 + NU 701-2/130

Actun

Ürün ailesi

ZETOS

Ürün serisi tanımı

Hidrolik

K8.130-17

K

Tip adı

8

Hidrolik çapı, inç ["] olarak

130

50 Hz'de [m3/saat] olarak en iyi noktadaki debi

17

Hidroliğin kademe sayısı

Motor

NU 701-2/130

NU

Dalgıç motor

701

Yapı boyutu (5…, 6... = 6"; 7…, 8… = 8")

2

Kutup sayısı

130

Nominal güç [kW]

Teknik veriler

Hidrolik:

  • Maks. debi: 395 m³/saat
  • Maks. basma yüksekliği: 640 m
  • Maks. akışkan sıcaklığı: 70 °C
  • Maks. kum oranı : 150 g/m³
  • Basınç bağlantısı
    • K8: G 5
    • K10: G 6, DN150 (PN10/16), DN150 (PN40)

Motor:

  • Elektrik şebekesi bağlantısı: 3~400 V, 50 Hz ±10 %; 3~460 V, 60 Hz ±10 %; diğerleri talep doğrultusunda
  • Maks. akışkan sıcaklığı: 60 °C, motor tipinden ve motordaki akış hızından bağımsız. Daha yüksek sıcaklıklar talep doğrultusunda
  • İşletim tipi su altında: S1
  • Maks. marş işlemi sayısı:
    • NU 5..., NU 6…, NU 7… = 20/saat
    • NU 8.., NU 9.., NU 122 = 10/saat
    • NU 160 = 5/saat
  • Maks. daldırma derinliği:
    • NU 5… NU 711 = 350 m
    • NU 701, NU 801, BZ 911, NU122, NU 160 = 300 m
    • NU 611, NU 811 = 100 m
  • Koruma sınıfı: IP68
  • Frekans konvertörü için regülasyon alanı:
    • NU 501, NU 611, NU 701 = 30-50 Hz
    • NU 511, NU 711 = 60-100 Hz (sürekli manyetik rotor, 4 kutuplu)
    • NU 801, NU 811, NU 911, NU 122, NU 160 = 25-50 Hz

Açıklama/Konstrüksiyon

Dikey ve yatay montaj için dalgıç motorlu pompa.

Hidrolik

Yarı aksiyal hidrolikli çok kademeli dalgıç motorlu pompa. Paslanmaz çelik ince dökümden üretilen gövde parçaları ve çarklar (1.4408).

Basınç bağlantısı

  • K8: Çek valfli rakorlu bağlantı
  • K10: Rakorlu bağlantı veya flanş bağlantısı, her biri çek valfli

Basınç bağlantısı için seçenekler

  • Çekvalf yok
  • Çeşitli bağlantı ölçülerinden aksesuar adaptörü

Motor

Doğrudan veya yıldız-üçgen marş (frekans konvertörü işletimi uygun) için trifaze akım motoru veya sürekli manyetik rotor (sadece frekans konvertörü işletimi, bu sırada çıkış filtreler mutlaka gerekli).

  • NU 501, NU 701: Sızdırmazlığı sağlanmış, hava geçirmez döküm motor, boya ile izole edilmiş sargı ile, reçineye batırılmış
  • NU 511, NU 611, NU 711, NU 8…, NU 901, NU 122, NU 160: İzole edilmiş sargılı yeniden sarılabilir motor (PE2, PE2/PA veya PVC)

Çelik, paslanmaz çelik A2/A4 kalite veya bronz döküm motor gömleği.

Standart-NEMA bağlantısı olarak hidrolik bağlantısı. Motor milinin salmastrası komple silisyum karbid malzemeden bir mekanik salmastra ile sağlanır. Kendinden yağlanan motor yatağı.

Yüksel aksiyal yükleri taşıyabilmek için, devirme segmentleri olan aksiyal yatak. Eksi aksiyal itiş, karşı aksiyal yatak tarafından karşılanır.

NU 5…- ve NU 7…ürün serisi motorları, bir su-glikol karışımıyla, diğer hepsi su-gliserin karışımıyla doludur.

Motorlar alternatif olarak içme suyuyla ("T" modeli) doldurulabilir.

Soğutma

Motorun soğutulması akışkan madde tarafından sağlanır. Motor daima su altında olarak işletilmelidir. Maks. akışkan sıcaklığı ve en düşük akış hızı limit değerlerine uyulmalıdır. Dikey kurulum isteğe göre soğutma ceketiyle veya soğutma ceketi olmadan yapılabilir. Yatay kurulumda üniteye destek sağlamak için yatak taşıyıcılar kullanılmalıdır. Giriş akışının düzeltilmesi için bir türbülans engelleme plakası ve soğutma ceketi kullanılabilir.

Basınç gömleği

Basınç gömleği, ünitenin boru hattı sistemine doğrudan monte edilmesini sağlar. Standart olarak buraya bir çekvalf takılmaz. Maks. giriş basıncı 10 bar'dır.

Genel karakteristik alanı

Wilo-Actun ZETOS
