Wilo-CronoTwin-DL-E

Ürün serisi tanımı

Özellikler/Ürün avantajları

  • Entegre edilmiş elektronik güç regülasyonu sayesinde enerji tasarrufu
  • Yeşil düğme teknolojisi ve ekran ile kolay kullanım
  • Farklı iletişim tipleri: Ana/yedek işletimi ve paralel işletim
  • Isıtıcı ve klima uygulamalarına uygun, yapılandırılabilir hata davranışı
  • Trip elektronikli entegre motor tam koruması (KLF)

Konstrüksiyon

Elektronik ayarlı kuru rotorlu ikiz pompa, Inline yapı türünde flanş bağlantılı ve otomatik güç uyarlamalı

Uygulama

Isıtma suyu pompalanması (VDI 2035'e uygun), ısıtma, soğutma ve soğuk su sistemlerinde bulunan aşındırıcı madde arındırmayan soğuk su ve su-glikol karışımları.

Donanım/İşlev

İşletim tipleri

  • Sabit fark basıncı için Δp-c
  • Değişken fark basıncı için Δp-v
  • PID kontrolü
  • Kontrol modu (n=sabit)

Manüel kumanda paneli

  • Yeşil düğme ve ekran

Manuel işlevler

  • Fark basıncı hedef değerinin ayarı
  • Devir ayarı (manuel kontrol modu)
  • İşletim tipi ayarı
  • Pompada AÇ/KAPAT ayarı
  • Tüm işletme parametrelerinin konfigürasyonu
  • Hata onaylama

Harici kumanda fonksiyonları

  • Kumanda girişi "Öncelik kapalı"
  • "Harici pompa değişimi" kumanda girişi (sadece çift pompalı işletimde etkindir)
  • Aktuatör işletimi (DDC) ve hedef değer uzaktan ayarı için analog giriş 0–10 V, 0–20 mA
  • Aktuatör işletimi (DDC) ve hedef değer uzaktan ayarı için analog giriş 2–10 V, 4–20 mA
  • Basınç sensörünün mevcut değer sinyali için analog giriş 0–10 V
  • Basınç sensörünün mevcut değer sinyali için analog giriş 2–10 V, 0-20 mA, 4–20 mA

Sinyal ve gösterge işlevleri

  • Genel arıza sinyali SSM
  • Toplu işletim bildirimi SBM

Veri alışverişi

  • IR monitörü/IR çubuğu ile kablosuz veri alışverişi için kızılötesi arayüz
  • Bina otomasyonu ile bağlantıya yönelik Wilo IF modülleri için giriş yuvası (Modbus, BACnet, CAN, PLR, LON)

Güvenlik fonksiyonları

  • Entegre edilmiş trip elektronikli tam motor koruması
  • Erişim kilidi

İkiz pompa yönetimi (ikiz pompa ya da 2 x tekli pompa)

  • Ana/yedekli işletim (arızada otomatik değiştirme fonksiyonu)
  • Ana/yedekli işletim 24 saat sonra pompa değişimi
  • Paralel işletim
  • İlave işletimi (verimlilik derecesi optimize edilmiş pik yük açma ve devre dışı bırakma)

Тeslimat kapsamı

  • Pompa
  • Montaj ve işletme kılavuzu

Tip kodlaması

Örnek

DL-E 50/170-7,5/2-R1

DL-E

Elektronik regülasyonlu Inline ikiz pompa

50

Boru bağlantısı nominal çapı DN

170

Nominal çark çapı

7,5

Nominal motor gücü P2 kW olarak

2

Kutup sayısı

R1

Basınç sensörsüz model

Teknik veriler

  • İzin verilen ısı aralığı -20 °C ilâ +140 °C
  • Elektrik şebekesi bağlantısı
    • 3~440 V ±%10, 50/60 Hz
    • 3~400 V ±%10, 50/60 Hz
    • 3~380 V %-5 %+10, 50/60 Hz
  • Koruma sınıfı IP 55
  • Nominal çap DN 40 ilâ DN 200
  • Maks. işletme basıncı 16 bar

Malzemeler

  • Pompa gövdesi ve laterna: EN-GJL-250
  • Çark:
    • Standart model: EN-GJL-200
    • Özel model: Bronz CuSn 10
  • Mil: 1.4122
  • Mekanik salmastra: AQEGG; diğer mekanik salmastralar istek üzerine temin edilir

Açıklama/Konstrüksiyon

Inline yapı türünde, tek kademeli alçak basınçlı ikiz pompa

  • Kumanda klapesi
  • Mekanik salmastra
  • Flanşlı bağlantı
  • Braket
  • Kaplin
  • Entegre edilmiş elektronik devir hızı regülasyonlu tahrik

Genel karakteristik alanı

CronoTwin-DL-E

CronoTwin-DL-E

Karşıdan yükleme dosyaları

Wilo-IL-E/DL-E/BL-E

Article Number 2112769-72, 2122801
Edition 1512
Versiyon numarası 01
Sayfa formatı A4
Sayfa sayısı 72

PDF (8 MB)

İndir

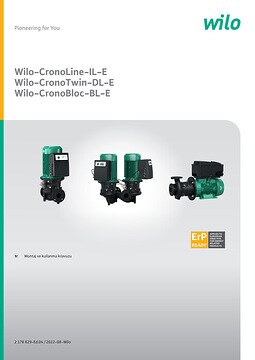

Wilo-CronoLine-IL-E/DL-E/BL-E - Installation and operating instructions - 50 Hz

Article Number 2178829
Edition 2017-12
Versiyon numarası 02
Sayfa formatı 209.9 x 297.0 mm
Sayfa sayısı 72

PDF (8 MB)

İndir
