Wilo-Padus PRO

Ürün serisi tanımı

Özellikler/Ürün avantajları

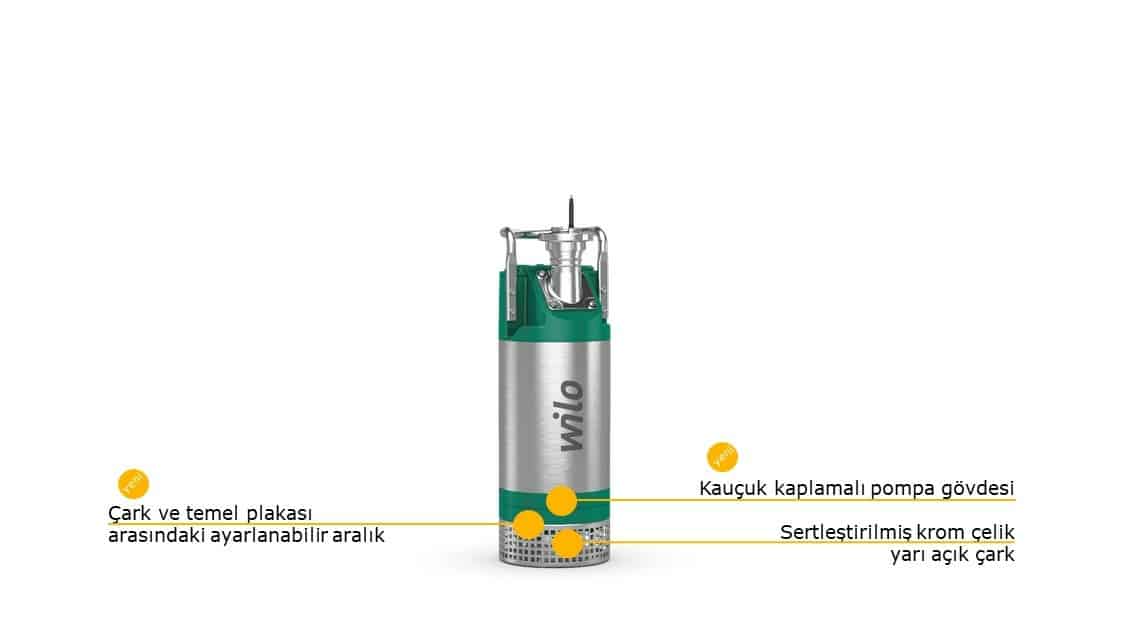

  • Kauçuk kaplamalı hidrolik ve dupleks krom çelik çark sayesinde aşındırıcı akışkanlarda yüksek güvenilirlik

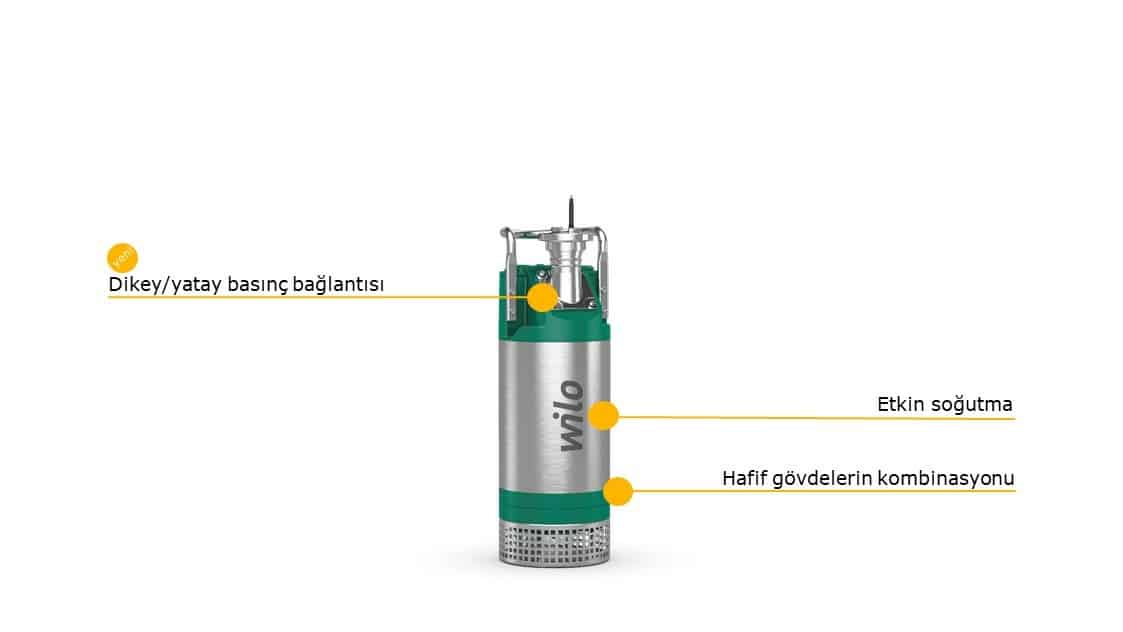

  • Düşük ağırlık ve esnek basınç bağlantısı sayesinde kolay montaj (dikey/yatay)
  • Güvenli sürekli işletim için aktif soğutma
  • Pasif soğutma ile su yüzeyinden su çekme modunda sürekli işletim
  • Aşınan parçalara hızlı erişim sayesinde kolay bakım

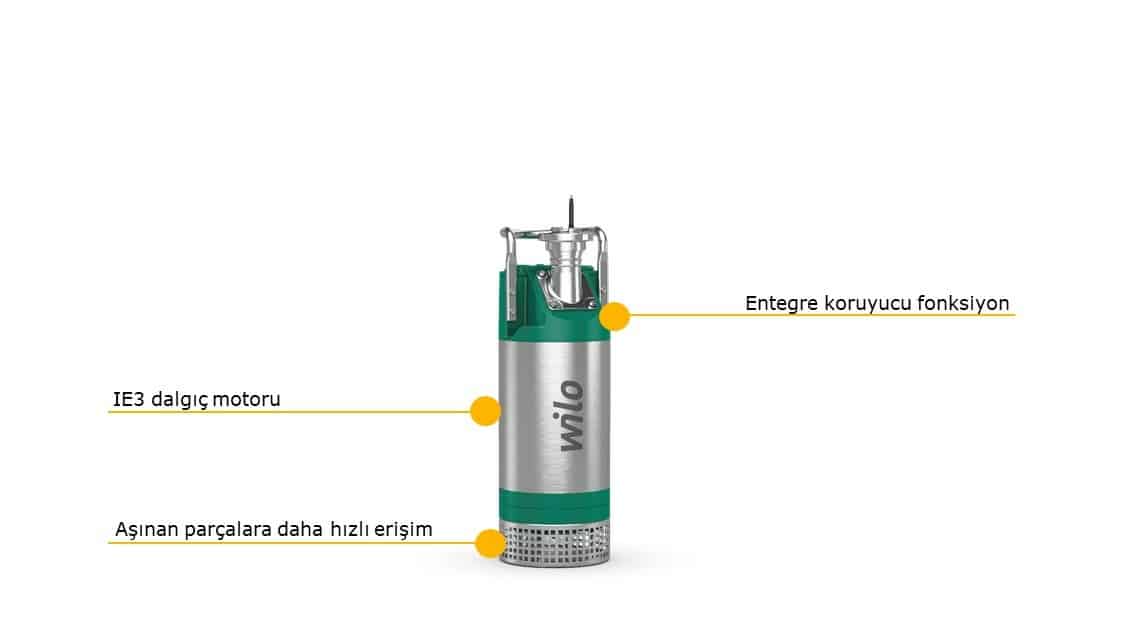

  • Standart olarak enerji bakımından verimli IE3 motor teknolojisi ile
  • Entegre koruyucu fonksiyon sayesinde en yüksek işletim güvenilirliği

İnşaat çukurlarının güvenilir ve sürekli drenajı için taşınabilir dalgıç motorlu pompa.

Wilo-Padus PRO, inşaat çukurlarının drenajına yönelik ideal dalgıç kirli su pompasıdır. Sağlam konstrüksiyonları, aşınmaya karşı dayanıklı malzeme kombinasyonları ve su yüzeyinden su çekme sırasında aktif soğutma özelliğiyle, IE3 motoruyla ve entegre koruyucu fonksiyonlarla donatılmış dalgıç kirli su pompaları, özellikle aşındırıcı akışkanlarda sürekli işletim için uygundur. Düşük ağırlığı ve esnek basınç bağlantısı sayesinde çeşitli şekilde kullanılabilir. Ayrıca en önemli komponentlere hızlıca erişim sayesinde devreye alınması ve bakımı daha kolaydır. Wilo-Padus PRO ayrıca gelecekteki bakım çalışmalarının ideal şekilde planlanması için dijitalleşmeye ilişkin tüm gereksinimleri karşılamaktadır.

Konstrüksiyon

Kirli su dalgıç motorlu pompa

Uygulama

Aşağıdakiler için basma işlemi gerçekleştirir:

  • Kirli su
  • Kullanma suyu

Donanım/İşlev

  • IE3-Motor
  • Şamandıra şalterli ve motor koruma fişli A modeli
  • Soğutma kılıfı

Тeslimat kapsamı

  • Açık kablo uçlu pompa
  • Şamandıra şalterli ve motor koruma fişli pompa (A modeli)
  • Storz sabit kaplinli basma ağızları
  • Montaj ve kullanma kılavuzu

Tip kodlaması

Örnek:

Wilo-Padus PRO M08L/T039-540/A

Padus

Santrifüj hidroliğine sahip dalgıç kirli su pompası

PRO

İnşaat alanı kullanımına yönelik ürün serisi

M

Açık çok kanallı çark

08

Basınç bağlantısı nominal çapı: G3

L

Düşük basınçlı model

T

Elektrik şebekesi bağlantısı modeli:

M = 1~

T = 3~

039

Değer/10 = Motor gücü P2 (kW)

5

Frekans (5 = 50 Hz, 6 = 60 Hz)

40

Ölçüm voltajı kodu

A

Ek elektrik donanımı:

Ek olmadan = Serbest kablo uçlu

P = fişli

A = Şamandıra şalter ve motor koruma fişi ile

Teknik veriler

  • Elektrik şebekesi bağlantısı: 3~400 V, 50 Hz
  • Koruma sınıfı: IP68
  • Maks. daldırma derinliği: 20 m
  • Akışkan sıcaklığı: 3 … 40 °C
  • Kablo uzunluğu: 23 m
  • Basma ağzı: Storz kaplin Ebat B

Malzemeler

  • Motor gövdesi: EN-AC-AlSi10Mg
  • Soğutma ceketi: 1.4404
  • Pompa gövdesi: EN-AC-AlSi10Mg + NBR-70
  • Çark: 1.4470
  • Emiş filtresi: 1.4404
  • Mil: 1.4404
  • Sızdırmazlık:
    • Motor tarafı: SiC/SiC
    • Akışkan tarafı: SiC/SiC
  • Statik contalar: NBR

Açıklama/Konstrüksiyon

Taşınabilir kuru ve ıslak kurulum için, dalgıç tipi blok ünite olarak kirli su dalgıç motorlu pompa.

Hidrolik

Basınç taraflı çıkış, Storz kaplinli dikey dişli bağlantı modelindedir. Gerekli olması halinde basınç tarafındaki çıkış yatay olarak hizalanabilir. Çark olarak yarı açık çok kanallı çarklar kullanılır. Girişte bir emiş filtresi mevcuttur. Bu sayede büyük akışkan parçaları emme ağzının önünde filtrelenerek ayrılır.

Motor

Alternatif akım ve trifaze akım modelinde IE3 motorlar kullanılır. Motorlar bir termik motor denetimi ile donatılmıştır. Soğutma işlemi soğutma kılıfı aracılığıyla gerçekleştirilir. Su yüzeyinden su çekme modu dahil olmak üzere su üstünde ve su altında sürekli işletim gerçekleştirilebilir.

Akışkan maddenin girmesinden motoru korumak üzere bir yalıtım odacığı mevcuttur. Kullanılan akışkan madde, biyolojik olarak çözülme özelliğine sahiptir ve çevre açısından sakıncalı değildir.

Bağlantı kablosu çözülebilir, kablo uzunluğu 23 m'dir ve açık kablo uçlarına sahiptir. A modelinde ayrıca bir şamandıra şalter donanımı da mevcuttur.

Yalıtım

Akışkan ve motor taraflı yalıtım, dönüş yönüne bağlı iki mekanik salmastra üzerinden gerçekleşir.

Genel karakteristik alanı

Wilo-Padus PRO
