Wilo-Rexa MINI3

Ürün serisi tanımı

Özellikler/Ürün avantajları

  • İyileştirilmiş hidrolik sayesinde en iyi verimlilik derecesi ve yüksek işletim güvenliği
  • Entegre kondansatör, hafif ağırlık ve dişli flanşlı kompakt tasarımı sayesinde dar drenaj çukurlarında bile kolay kurulum
  • Korozyonsuz çark ve döküm kablo gelişi sayesinde farklı uygulamalardaki drenaj sırasında güvenilir kullanım
  • Yüksek hacimli yalıtım haznesi ve çift conta sayesinde daha uzun bakım aralıkları
  • Yalıtım haznesine ve pompa gövdesine doğrudan erişim sayesinde hızlı bakım

Bina ve yeraltı suyu drenajına yönelik güvenilir kirli ve atık su pompası.

Wilo-Rexa MINI3, bina ve temel drenajında DIN EN 12050-2 uyarınca kirli suların ve foseptiksiz artık suların taşınması için ideal özelliklere sahip standart bir dalgıç motorlu atık su pompasıdır. Pompa, sabit veya taşınabilir ıslak kurulum için esnek şekilde kullanılabilir. Optimize edilmiş hidrolik, farklı akışkanlarda üniversal kullanım için yüksek güvenilirlik sağlar. Kompakt tasarımı sayesinde dar drenaj çukurlarına bile monte edilebilmesi mümkündür. Yağ dolu yalıtım haznesi ve bir çift yalıtım, bakım aralıklarının daha uzun olmasını sağlar. En önemli komponentlere doğrudan erişim sayesinde bakım rahatça gerçekleştirilebilir.

Konstrüksiyon

Sabit ve taşınabilir ıslak kuruluma uygun, fasılalı işletim için atık su dalgıç motorlu pompa.

Uygulama

Aşağıdakiler için basma işlemi gerçekleştirir:

  • Foseptik içermeyen atık sular
  • Kirli su

Donanım/İşlev

  • Bağlantı kablosu donanımı:
    • Fiş (P model)
    • Fiş ve şamandıra şalter (A model)
    • Açık kablo ucu (3~)
  • Kendiliğinden devreye giren termik motor denetimi

Тeslimat kapsamı

Pompa ile birlikte bağlantı kablosu ve

    • Fiş (P model)
    • Fiş ve şamandıra şalter (A model)
    • Açık kablo ucu (3~)

Montaj ve kullanma kılavuzu

Tip kodlaması

Örnek:

Wilo-Rexa MINI3-V04.11/M06-523/A-5M

Rexa

Dalgıç motorlu atık su pompası

MINI3

Ürün serisi

V

Serbest akış çarkı

04

Basınç bağlantısı nominal çapı G 1½

11

Maks. basma yüksekliği, m cinsinden

M

Elektrik şebekesi bağlantısı modeli:

M = 1~

T = 3~

06

Değer/10 = Motor gücü P2 (kW)

5

Frekans (5 = 50 Hz, 6 = 60 Hz)

23

Ölçüm voltajı kodu

A

Ek elektrik donanımı:

  • Olmadan = açık kablo ucu ile
  • P = fişli
  • A = şamandıra şalterli ve fişli

5M

Bağlantı kablosu uzunluğu

Teknik veriler

  • Elektrik şebekesi bağlantısı: 1~ 230 V, 50 Hz veya 3~ 400 V, 50 Hz
  • İşletim tipi su altında: S1
  • Su altından çıkarılmış işletim tipi: S3 % 15
  • Koruma sınıfı: IP68
  • Yalıtım sınıfı: F
  • Akışkan sıcaklığı: 3 ... 40 °C
  • Serbest küresel geçiş: 40 mm

Malzemeler

  • Pompa gövdesi: Pik döküm
  • Çark: Kompozit malzeme
  • Emme ağzında kapatma plakası: Paslanmaz çelik
  • Motor gövdesi: Paslanmaz çelik
  • Mil: Paslanmaz çelik
  • Yalıtım, motor tarafı: NBR
  • Yalıtım, akışkan tarafı: SiC/SiC
  • Yalıtım, statik: NBR

Açıklama/Konstrüksiyon

Aralıklı işletimde taşınabilir ıslak kurulum için dalgıç blok ünite olarak atık su dalgıç motorlu pompa.

Hidrolik

Serbest akış çarklı ve 40 mm bir serbest küresel geçişli pompa. Dikey dişli bağlantı olarak basınç bağlantısı.

Motor

Doğrudan marş için yedek (entegre işletim kondansatörlü) veya trifaze akım modeli yüzey soğutmalı motor. Atık ısı, motor gövdesi üzerinden doğrudan çevredeki akışkana iletilir. Motorlar, su altında sürekli işletimde (S1) ve su dışında fasılalı işletimde (S3) kullanılabilir.

Motor, kendiliğinden devreye giren bir termik motor denetimi ile donatılmıştır. Başka bir deyişle, motor aşırı ısındığında kapatılır ve soğuduktan sonra otomatik olarak tekrar çalıştırılır.

Bağlantı kablosunun uzunluğu 5 m veya 10 m'dir ve aşağıdaki modellerde temin edilebilir:

  • Serbest kablo uçlarıyla
  • Fişli
  • Şamandıra şalterli ve fişli

Yalıtım

Sızdırmazlık, akışkan tarafında bir mekanik salmastra, motor tarafında bir mil keçesiyle sağlanır. Contalar arasında beyaz madeni yağla dolu bir yalıtım haznesi mevcuttur.

Genel karakteristik alanı

Wilo-Rexa MINI3

Karşıdan yükleme dosyaları

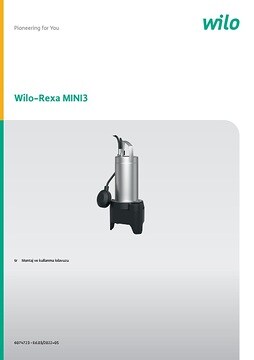

Wilo-Rexa MINI3
