Wilo World Pressure Drainage System - Arial view

Wilo-Nexos NET-Intelligence

Розумний, надійний, економічний.

ГАЛУЗЕВІ ВИКЛИКИ:

ПІДВИЩЕННЯ ВМІСТУ ТВЕРДИХ ЧАСТОК І ЖИРІВ

Ощадне використання дорогоцінних водних ресурсів відбувається сьогодні як щось саме собою зрозуміле, хоча цей процес ускладнюється постійним збільшенням частки жирних, твердих речовин у стічних водах. Через це відкачування каналізації стає дедалі складнішим.

МІНІМАЛЬНА ШВИДКІСТЬ ПОТОКУ В ТРУБАХ КОЛЕКТОРА

  • Дренажні труби повинні бути відповідного розміру, щоб стічні води могли протікати і упереджувати засмічування.
  • Труби, які занадто малі, не можуть приймати стічні води. В занадто великих трубах існує ризик того, що фекалії і тверді частки будуть залишатись і накопичуватись, що призведе до засмічення.
  • Якщо одночасно працює занадто мало насосів, кількість стічних вод змінюється залежно від часу доби та періоду року. Отже, насосні станції не працюють постійно, а це означає, що напірні дренажні системи транспортують занадто мало стічних вод приблизно 70% часу. Нерегулярний об’ємний потік не тільки збільшує енерговитрати, але, також, викликає виникнення відкладень і навіть засмічення в трубах.

ОСАД І ЗАСМІЧЕННЯ

  • Відкладення зменшують поперечний переріз і, в гіршому випадку, призводить до засмічення. Багатьох відкладень можна уникнути, оскільки вони виникають частково тому, що трубопровідні мережі з численними невеликими автономними насосними станціями не можуть гарантувати мінімальну та максимальну швидкість потоку в колекторах, 0,7 м/с та 2,3 м/с відповідно.
  • Нерегулярний об’ємний потік збільшує енерговитрати і спричиняє відкладення та навіть засмічення в трубах, які оператор, часто муніципальні органи влади, мають лагодити зі значними витратами зусиль та кошт – від одного разу на рік до кожних трьох тижнів.

ВИСОКІ ЕКСПЛУАТАЦІЙНІ ВИТРАТИ

Занадто низькі швидкості потоку призводять до утворення відкладень та засмічень, які потрібно усунути в короткі терміни за значних витрат. Занадто високі швидкості потоку призводять до більш високих втрат на тертя і , як наслідок, до більших енерговитрат, а в певних випадках навіть до розривів труб і пошкоджень насосів.

ВІДСУТНІСТЬ КОНТРОЛЮ ТА ПРОЗОРОСТІ

Дренажні системи будуються під землею і в більшості не підключені до систем моніторингу, тому неможливо отримати доступ до поточного стану системи – дистанційне управління неможливе. Огляд системи може бути проведений лише на місці, що означає неможливість забезпечити прозорість і огляд загроз, таких як потенційні забруднення.

Wilo-Nexos NET-Intelligence –
система напірного водовідведення з Nexos Intelligence

Рішення з максимальною віддачею і надійністю.

Енергоефективна робота без засмічення

Оптимізовані швидкості потоку в колекторних трубопроводах гарантують, що системи відведення енергоефективні та працюють без засмічень.

Легка та надійна робота

Насоси є економічними , оскільки їхні робочі точки оптимізовані для забезпечення надійної роботи з низькими показниками зносу.

Оптимальна швидкість потоку

Це інтелектуальне рішення забезпечує відповідність оптимальній швидкості потоку в каналізаційних трубопроводах та при роботі головних насосних станцій, а також мінімізує ризик відкладень та засмічення.

Зниження експлуатаційних витрат

Експлуатаційні витрати зменшуються шляхом раннього виявлення та цільового усунення несправностей.

Легке управління через веб-підключення до системи

Окремі насосні станції з'єднані одна з одною програмним забезпеченням центрального управління, яке керує ними та очищує їх або посекційно, або через певні проміжки часу, відповідно до індивідуально розроблених алгоритмів.

Скорочення витрат на обслуговування та ремонт

Зниження витрат на обслуговування та ремонт комунальних каналізаційних труб завдяки низькому зносу та надійній експлуатації.

Wilo CIC Screen 03

  • Повна система складається з насосної шахти Wilo-Port 800, занурювального каналізаційного насоса Wilo-Rexa CUT з ріжучим механізмом, приладу керування Wilo-MR Lift з радіоантеною, шлюзу та нової хмарної системи керування.
  • Це забезпечує комплексне керування сумісною роботою, моніторинг та контроль системи напірної каналізації.
  • Окремі насосні станції мають цифровий зв'язок одна з одною і з системою центрального управління.
  • Це інтелектуальне рішення забезпечує оптимальну швидкість потоку в колекторах і головних насосних станціях, а також, зводить до мінімуму ризик утворення відкладень і засмічень. Дотримуються мінімальні швидкості потоку.
  • Насоси економічні у використанні, оскільки їх робочі точки оптимізовані для забезпечення надійної роботи з низьким рівнем зносу.

  • Вся інформація про стан збирається на центральному сервері, це означає, що будь-які повідомлення про помилки розпізнаються на ранніх стадіях та надсилаються за допомогою текстового повідомлення та електронної пошти. Це, в першу чергу, дозволяє оператору вжити необхідних дій і запобігти більшій шкоді системі.
  • Крім цього, Nexos Intelligence надає можливість контролювати окремі насосні станції або всі насосні станції разом. Особливо під час робіт з технічного обслуговування головної насосної станції, це може призвести до тимчасової дезактивації всієї системи напірної каналізації та уникнути зворотного потоку.
  • Автоматизовані звіти про стан – комплексна прозорість для підвищення надійності та безпеки експлуатації.
  • Високоточні повідомлення про несправності на основі даних насосної станції.
  • Захист двигуна від поломки зворотнього клапана або заблокованої напірної труби.
  • Ідентифікація аварійних повідомлень конкретно для кожної насосної станції
  • Робочий стан кожної насосної станції видно в будь-який час і в будь-якому місці через хмарний сервіс.
  • Розширені функції аналізу з ключовою інформацією про стан системи: від детальних щоденних графіків процесів до повних річних звітів.
  • Розумна сумісна робота через систему напірної каналізації за допомогою Nexos Intelligence пропонує три ключові переваги: висока експлуатаційна надійність, всебічний контроль системи та економія енергії .

Nexos Intelligence

Funktionen der Nexos Intelligenz bei Druckentwässerungssystem

Komponentenübersicht Druckentwässerungssystem mit Nexos-Intelligenz

Дізнайтеся більше про програмне забезпечення та можливості управління

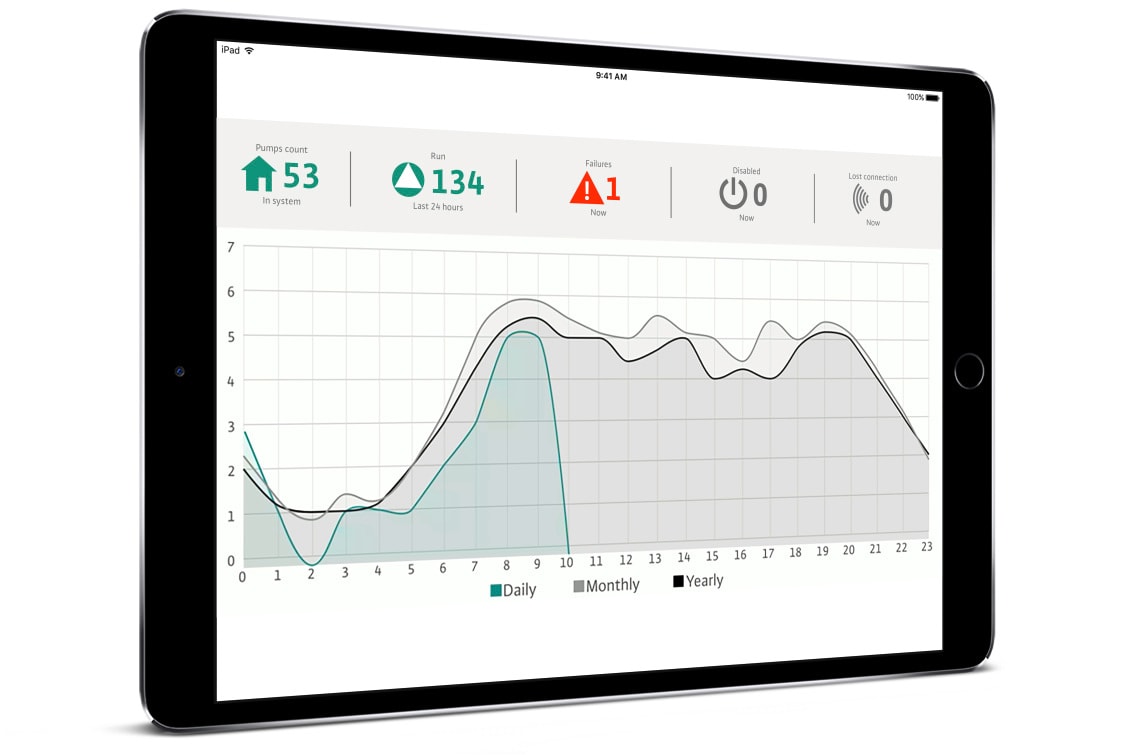

Вперше пропонується абсолютна прозорість: Робочий стан всієї системи водовідведення можна переглянути в будь-який час. Щоденні графіки і порівняння поточних значень з середньомісячними та середньорічними. Відхилення видно відразу.

Wilo-Nexos NET-Intelligence

Error patterns

Error patterns

Monthly or yearly statistical overviews

Wilo-Nexos NET-Intelligence знижує споживання енергії насосми до 30%, розподіляючи пікові притоки, коли система перебуває під великим навантаженням, наприклад, у святкові дні. У періоди, коли система не має такого великого навантаження, програмне забезпечення забезпечує мінімальний потік в каналізаційних трубах, щоб уникнути ризику засмічення через накопичення відкладень.

Щойно виникає помилка, шаблони помилок у системі можуть допомогти визначити джерело та причину проблеми. Ділянки, в яких виявлено помилку, виділяються у візуальному огляді та скорочують час реагування для обслуговування.

Щоденний, щомісячний або щорічний статистичний огляд можна отримати через систему. Нерівномірності та потенційні зони для покращення мережі напірної каналізації легко визначити. Конкретний детальний аналіз проводиться на рівні ідентифікатора насоса. Програмне забезпечення дозволяє цілеспрямовано проводити контрзаходи.

Програмне забезпечення може бути інтегровано в існуючі або нові системи для підвищення ефективності та надійності

Ситуація в громаді Tczów

Труби в польській громаді Tczów були особливо сприйнятливі до накопичення відкладень і засмічень, через нерівномірний потік стоків, з чим оператор каналізаційної системи повинен був справлятись, витрачаючи великі кошти.

Рішення Wilo

10 років тому, Tczów став першою громадою, яка тестувала Wilo-Nexos NET-Intelligence. 185 із 750 місцевих насосних станцій були підключені до мережі. Використання цієї системи управління полегшує розподіл пікових скидів у дні великого навантаження. У періоди, коли система не справляється з таким великим навантаженням, система напірної каналізації за допомогою Nexos Intelligence гарантує, що мінімальна витрата в колекторних трубах буде сягати 0,7 м / с, щоб уникнути ризику засмічення через накопичення відкладень.

Наші рішення в числах

4,500 населення

0 поломок

750 насосних станцій

площа 72 km²

економія електроенергії - 30 %

185 мережевих насосних станцій

Розумна, надійна та економічно ефективна

  • Несправності, які виникають, можуть бути автоматично виявлені за допомогою шаблонів несправностей, і, таким чином, можна швидко визначити причину проблеми.
  • Це скорочує час реагування обслуговуючого персоналу і, як результат, знижує витрати на обслуговування.
  • Розумна каналізаційна мережа забезпечує економію енергії до 30% та дозволяє отримати доступ до щоденної, щомісячної або річної статистики для всієї системи.
Reference leaflet

FAQ

Як працює Wilo-Nexos NET-Intelligence?

Для роботи з системою використовуються сучасні хмарні рішення. Сигнали передаються від будинкових насосних станцій до шлюзу через радіосигнали в так званій сітчастій системі. Цей спосіб зв'язку дозволяє насосним станціям надсилати одна одній сигнали, таким чином система може працювати без наявної інфраструктури. Шлюз звязується через мобільну передачу даних або локальну мережу з хмарним сервером, на якому працює централізоване програмне забезпечення.

Які переваги системи?

Система насамперед оптимізує швидкість потоку в напірних трубах. З одного боку, ми досягаємо 100% відсутності засмічень, дотримуючись відповідних витрат потоку в напірних трубах під час фаз мінімального надходження стічних вод у систему. З іншого боку, електроенергія заощаджується завдяки інтелектуальній активації насосних станцій у період, коли кількість стічних вод, що надходять у систему, стає більшою. Nexos Intelligence також має багато функцій, що дозволяють оптимізувати систему та прогнозувати або навіть запобігати аварійним ситуаціям. Наприклад, це дозволяє системі прогнозувати засмічення труб на ранній стадіях. Програмне забезпечення також розпізнає нетипові ситуації такі, як поломка зворотного клапану або небажаний приплив дощової води.

Які функціональні можливості забезпечує система?

Перш за все, оператор бере на себе повний контроль над системою. У своєму веб-інтерфейсі вони можуть зручно переглядати будинкові насосні станції на мапі, віддалено вмикати та вимикати їх та приймати сигнали тривоги. Вони також можуть отримати повну статистику для окремих будинкових насосних станцій будинку та всієї системи.

Наскільки великою може бути система, щоб програма могла нею управляти?

Програма може контролювати систему з понад 1000 насосних станцій з лінійною або розгалуженою структурою. У розгалужених системах магістральна труба під тиском має багато гілок.

Чи захищена система від зловмисників?

Система дуже добре захищена. Дані і мобільний зв’язок для передачі даних шифруються відповідно до останніх стандартів. Ви можете отримати доступ до системи, ввівши унікальний пароль. Сама хмарна база має багаторівневий захист.

Що відбувається, коли втрачається зв’язок із хмарою?

Якщо з'єднання з хмарою втрачено, система автоматично переходить на місцеве управління. У такому випадку система працюватиме як звичайна система водовідведення. Коли зв'язок буде відновлено, центральна станція відновить контроль.

Які операційні дані зберігаються в системі?

В системі зберігаються наступні дані:

Тип насоса з номером згідно каталогу.

Місця, де встановлені насосні станції.

Поломки та звіти з насосних станцій.

Кількість з'єднань.

Час роботи кожної станції / загальна тривалість роботи.
