Stratos GIGA B 32/1-48/4,5-R1
Технічний паспорт
Гідравлічні дані
-
Індекс мінімальної ефективності (MEI)0.7
-
Максимальний робочий тиск PN16 бар
-
Note on dimensioning16 бар до +120 °C, 13 бар до +140 °C
-
Мінімальна температура середовища Tmin-20 °C
-
Максимальна температура середовища Tmax140 °C
-
Мінімальна температура навколишнього середовища Tmin0 °C
-
Макс. температура навколишнього середовища Tmax40 °C
Дані двигуна
-
Під’єднання до мережі3~380 V, 50/60 Hz
-
Клас енергоефективності двигунаIE5
-
Номінальна потужність двигуна P24,50 кВт
-
Номінальний струм IN8,40 A
-
Номінальне число обертів n4600 об/хв
-
Максимальне число обертів nmax4600 об/хв
-
Споживана потужність P1 max5010,0 W
-
Випромінення перешкодEN 61800-3
-
Стійкість до перешкодEN 61800-3
-
Клас ізоляціїF
-
Клас захисту двигунаIP55
-
Захист двигуна
Матеріали
-
Корпус насоса5.1301/EN-GJL-250, KTL-покриття
-
Робоче колесоPPS-GF40
-
ВалStainless steel
-
Ущільнення валаAQ1EGG
-
Тримач5.1301/EN-GJL-250, KTL-покриття
Дозволені рідини (інші рідини за запитом)
-
Вода системи опалення (згідно з VDI 2035)да
-
Оливний теплоносійСпеціальне виконання за доплату
-
Охолоджувальна та холодна водада
-
Водогліколеві суміші (при 20 – 40 об’ємних відсотків і температурі середовища ≤ 40 °C)да
Монтажні розміри
-
Під’єднання до трубопроводу зі всмоктуючої сторониDN 50
-
Під’єднання до трубопроводу з напірної сторониDN 32
Інформація про розміщення замовлень
-
ВирібWilo
-
Позначення виробуStratos GIGA B 32/1-48/4,5-R1
-
Номер EAN4048482778617
-
Артикульний номер2189135
-
Вага нетто близько m40 кг
-
Вага брутто близько m47,0 кг
-
Розмір за довжиною з упаковкою795 мм
-
Розмір за висотою з упаковкою615 мм
-
Розмір за шириною з упаковкою515 мм
-
Властивість упаковкиТранспортувальна упаковка
-
Вид упаковкиКартонна упаковка
-
Мінімальний обсяг замовлення1
Опис виробу
Високоефективний блочний насос з ЕС-двигуном класу енергоефективності IE5 згідно з IEC 60034-30-2 та електронним регулюванням потужності в конструкції із сухим ротором. Насос виконаний як одноступеневий центробіжний насос низького тиску з фланцевим з'єднанням і ковзним торцевим ущільненням. Stratos GIGA B пріоритетно спроектований для перекачування води системи опалення (відповідно до VDI 2035), холодної води та водогліколевої суміші без абразивних речовин в системах опалення, кондиціювання й охолодження.
Конструкція:
- Одноступеневий центробіжний насос низького тиску з суцільним валом блочної конструкції, у комплекті з ніжкою на корпусі насоса
- Розміри фланців і корпусу згідно з EN 733
- Фланець PN 16 - просвердлений відповідно до EN 1092-2
- Під'єднання для приладу вимірювання тиску (R 1/8) для вмонтованого датчика перепаду тиску (виконання ...-R1 без датчика перепаду тиску)
- Корпус насоса та фланець двигуна серійно з катафорезним покриттям
- Ковзне торцеве ущільнення для перекачування води до Tmax. = +140 °C. До T ≤ +40 °C допускається примішування гліколю від 20 до 40 % об’ємної частки. Для водогліколевих сумішей з частками гліколю від >40 % до макс. 50 % об’ємної частки та температурою середовища від > + 40 °C до макс. +120 °C або іншими відхильними від води середовищами слід передбачити використання іншого ковзного торцевого ущільнення.
- Напруга під’єднання 3~480 В ±10 %, 50/60 Гц, 3~440 В ±10 %, 50/60 Гц, 3~400 В ±10 %, 50/60 Гц, 3~380 В -5 % +10 %, 50/60 Гц
Допоміжне приладдя:
- Консолі для фундаментного кріплення
- Комплекти датчиків перепаду тиску 0 – 10 В для насосів у виконанні …-R1
- IR-монітор
- IR-накопичувач
- IF-модуль PLR
- IF-модуль LON
- IF-модуль Modbus
- IF-модуль BACnet
- IF-модуль CAN
Серійне спорядження:
- Панель керування з зеленою кнопкою для:
- Увімкнення/вимкнення насоса
- Вибір способу регулювання: Δp-c (перепад тиску постійний), Δp-v (перепад тиску змінний), PID-регулювання, n-постійний (фіксований режим роботи)
- налаштування заданого значення або числа обертів
- Конфігурація робочих параметрів
- Квитування помилки
- Дисплей насоса для індикації:
- Спосіб регулювання
- заданого значення (напр., для перепаду тиску або числа обертів)
- повідомлень про помилки та попередження
- дійсних значень (напр., споживана потужність, дійсний параметр давача)
- робочих даних (напр., напрацьовані години, споживання енергії)
- даних про стан (напр., стан реле SSM та SBM)
- даних приладу (напр., назва насоса)
- Режим роботи (тільки для застосування в розгалуженні трубопроводу: Головний/резервний режим роботи, режим паралельної роботи)
Додаткові функції:
- Аналогові інтерфейси 0-10 В, 2-10 В, 0-20 мА, 4-20 мА, вмонтована система керування здвоєним насосом для використання в трубному розгалужувачі, два спеціальних сигнальних реле для сигналізації про роботу та несправність, конфігуровані характеристики при аварії підлаштовані до задач опалення та кондиціонування, обмеження доступу до насоса, вмонтований повний захист двигуна (KLF) з електронною системою розімкнення, серійно з отворами у корпусі двигуна для відведення конденсату (при поставці закриті), IR-інтерфейс для безпроводової комунікації Wilo-IR-монітора та Wilo-IR-накопичувача приладу обслуговування та сервісу, гніздо для Wilo-IF-модулів Modbus, BACnet, CAN, PLR, LON для інтеграції до системи автоматизації споруди.
Експлуатаційні дані
-
СередовищеWater
-
температура середовища T-20 °C
-
температура навколишнього середовища T0 °C
-
Максимальний робочий тиск PN16 бар
-
Note on dimensioning16 бар до +120 °C, 13 бар до +140 °C
-
Індекс мінімальної ефективності (MEI)0.7
Дані двигуна
-
Клас енергоефективності двигунаIE5
-
Випромінення перешкодEN 61800-3
-
Стійкість до перешкодEN 61800-3
-
Під’єднання до мережі3~380 V, 50/60 Hz
-
Номінальна потужність Р2 P24500,0 W
-
Максимальне число обертів nmax4600 об/хв
-
Номінальний струм IN8,40 A
-
Клас ізоляціїF
-
Клас захисту двигунаIP55
-
Захист двигуна
Матеріали
-
Корпус насоса5.1301/EN-GJL-250, KTL-покриття
-
Робоче колесоPPS-GF40
-
ВалStainless steel
-
Ущільнення валаAQ1EGG
-
Тримач5.1301/EN-GJL-250, KTL-покриття
Монтажні розміри
-
Під’єднання до трубопроводу зі всмоктуючої сторониDN 50
-
Під’єднання до трубопроводу з напірної сторониDN 32
Інформація про розміщення замовлень
-
ВирібWilo
-
Позначення виробуStratos GIGA B 32/1-48/4,5-R1
-
Вага нетто близько m40 кг
-
Артикульний номер2189135

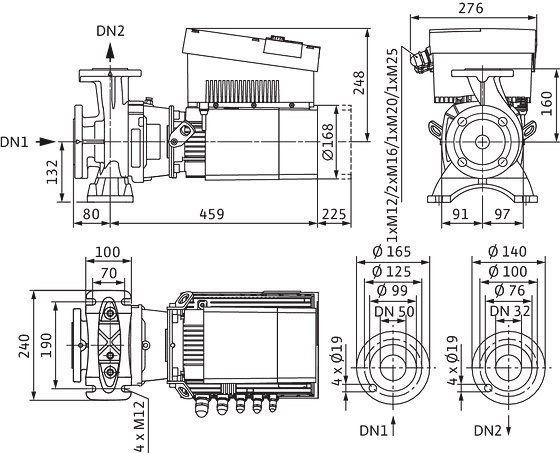

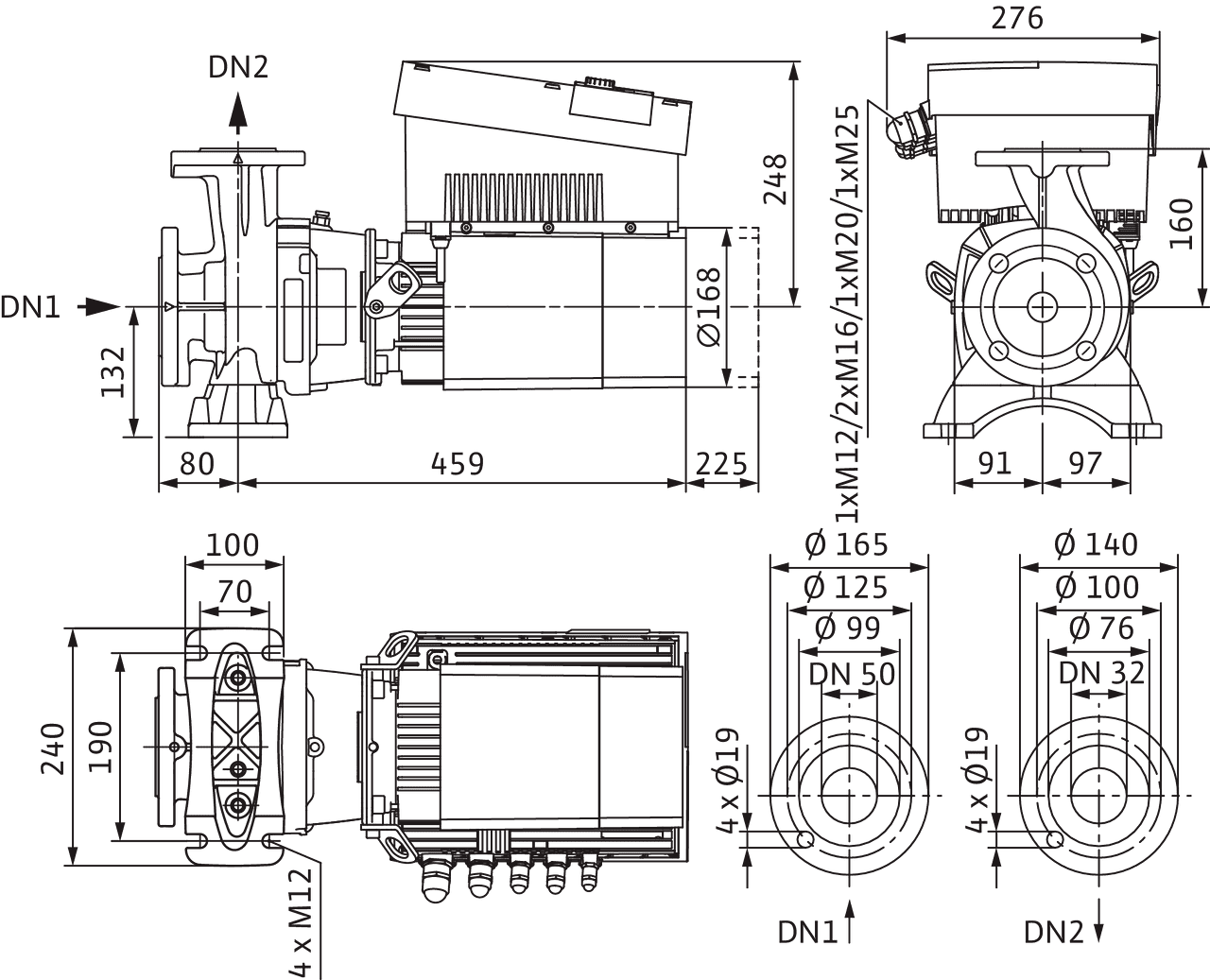

Розміри та креслення з розмірами
Stratos GIGA B 32/1-48/4,5-R1

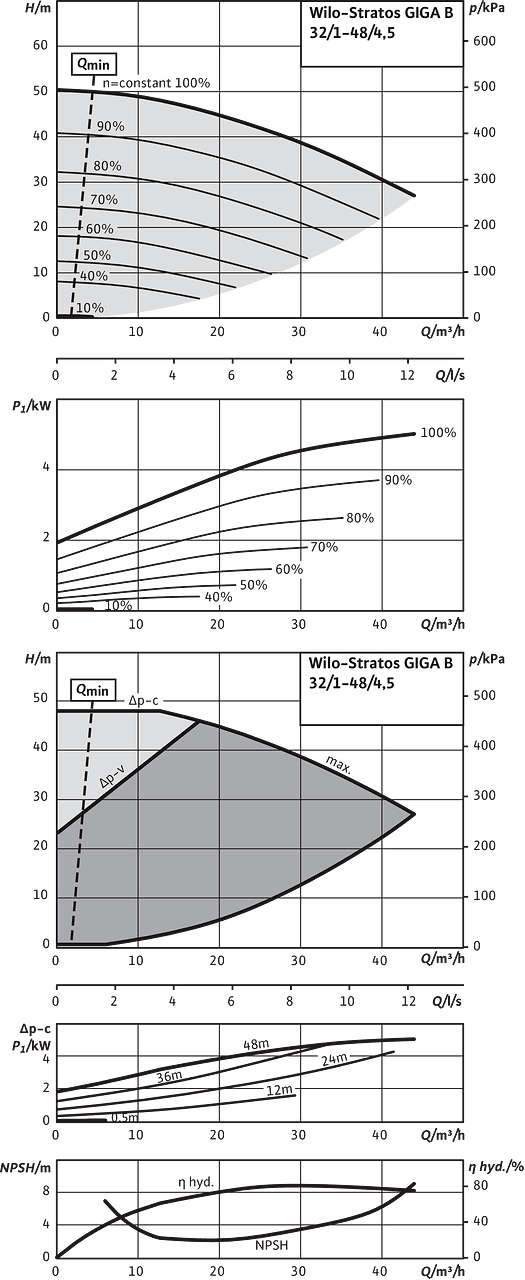

Характеристики
Stratos GIGA B 32/1-48/4,5


Схема з'єднань
Stratos GIGA

L1, L2, L3: | Під’єднання до мережі: 3~380 В - 3~480 В (±;10 %), 50/60 Гц |
PE: | Під’єднання захисного провідника |
DDG: | З’єднання диференційного давача тиску |
In1 (1): | Фактичне значення вводу 0 - 10 В/0 - 20 мА; 2 - 10 В/4 - 20 мА |
GND (2): | З’єднання заземлення для In1 і In2 |
+ 24 В (3): | Вихід напруги постійного струму для зовнішнього споживача/давача. Максимальне навантаження 60 мА |
In2: | Ввід уставки 0 - 10 В/0 - 20 мА; 2 - 10 В/4 - 20 мА |
MP: | Багатоступінчастий насос, інтерфейс для керування здвоєним насосом |
Ext. Off.: | Керувальний вхід «Пріоритет Вимк.» Насос можна ввімкнути або вимкнути через зовнішній, безпотенційний контакт (24 В DC / 10 мА). |
SBM:* | Безпотенційний узагальнений сигнал про роботу (перекидний контакт відповідно до VDI 3814) |
SSM:* | Безпотенційний узагальнений сигнал про несправність (перекидний контакт відповідно до VDI 3814) |
AUX: | Зовнішня зміна насосів (лише для роботи із здвоєним насосом). Зміну насосів можна виконувати за допомогою зовнішнього, безпотенційного контакту (24 В DC / 10 мА) |
DIP-вимикач: | 1: Перемикання між режимом роботи (O) і обслуговування (S) 2: Активація/деактивація меню для обмеження доступу |
Додатково: | IF-Модуль для під’єднання до автоматизації споруди |
* Допустиме навантаження контактів для SBM і SSM: мін.: 12 В DC / 10 мА макс.: 250 В AC / 1 A |

Інформація для замовлення
Інформація про розміщення замовлень
-
ВирібWilo
-
Позначення виробуStratos GIGA B 32/1-48/4,5-R1
-
Номер EAN4048482778617
-
Артикульний номер2189135
-
Вага брутто близько m47,0 кг
-
Вага нетто близько m40 кг
-
Загальна довжина L539,0 мм
-
Висота без упаковки H380 мм
-
Колірзелений/срібний
-
Властивість упаковкиТранспортувальна упаковка
-
Вид упаковкиКартонна упаковка
-
Кількість на кожний шар1
-
Ширина без упаковки L276,0 мм
-
Мінімальний обсяг замовлення1
-
Кількість на палеті1
-
Наявність на ринку2019-07-01
-
Date of introduction2018-09-01
