TOP-RL 40/4

Технічний паспорт

Гідравлічні дані
  • Максимальний робочий тиск p
    10 bar
  • Мінімальна температура середовища T
    -20 °C
  • Максимальна температура середовища T
    130 °C
Матеріали
  • Корпус насоса
    5.1300, EN-GJL-200
  • Робоче колесо
    PPE-GF30
  • Вал
    1.4034, X46Cr13
  • Матеріал підшипника
    Carbon graphite, all Carbon
Дані двигуна
  • Під’єднання до мережі
    1~230 V, 50 Hz
  • Максимальне число обертів nmax
    2660 rpm
  • Споживана потужність P1 (Q = макс.) вибраного робочого колеса × кількість насосів P1
    180 W
  • Випромінення перешкод
    EN 61000-6-3
  • Стійкість до перешкод
    EN 61000-6-2
  • Protection class motor
    IPX4D
Монтажні розміри
  • Під’єднання до трубопроводу зі всмоктуючої сторони RPS
    DN 40
  • Монтажна довжина l0
    250 mm
Інформація про розміщення замовлень
  • Виріб
    Wilo
  • Позначення виробу
    TOP-RL 40/4
  • Артикульний номер
    2057044
  • Вага нетто близько m
    8 kg

Опис виробу

Для усіх системи водяного опалення, промислових циркуляційних системи, установок кондиціонування та закритих систем охолодження.

Циркуляційний насос із мокрим ротором з різьбовим під'єднанням без потреби технічного обслуговування та ступінчасто налаштовуваним числом обертів для регулювання потужності.

Спорядження та функціонування

  • Ручне регулювання потужності за допомогою 3 ступенів числа обертів
  • Насоси з внутрішнім захистом проти неприпустимо високої температури обмотки
  • Корпус насоса з покриттям KTL для оптимального корозійного захисту
Дані двигуна
  • Випромінення перешкод
    EN 61000-6-3
  • Стійкість до перешкод
    EN 61000-6-2
  • Під’єднання до мережі
    1~230 V, 50 Hz
  • Вхід струму P1 (макс.) P1 max
    180.0 W
  • Максимальне число обертів nmax
    2660 rpm
  • Protection class motor
    IPX4D
Матеріали
  • Корпус насоса
    5.1300, EN-GJL-200
  • Робоче колесо
    PPE-GF30
  • Вал
    1.4034, X46Cr13
  • Матеріал підшипника
    Carbon graphite, all Carbon
Монтажні розміри
  • Під’єднання до трубопроводу зі всмоктуючої сторони RPS
    DN 40
  • Монтажна довжина l0
    250 mm
Інформація про розміщення замовлень
  • Виріб
    Wilo
  • Позначення виробу
    TOP-RL 40/4
  • Вага нетто близько m
    8 kg
  • Артикульний номер
    2057044

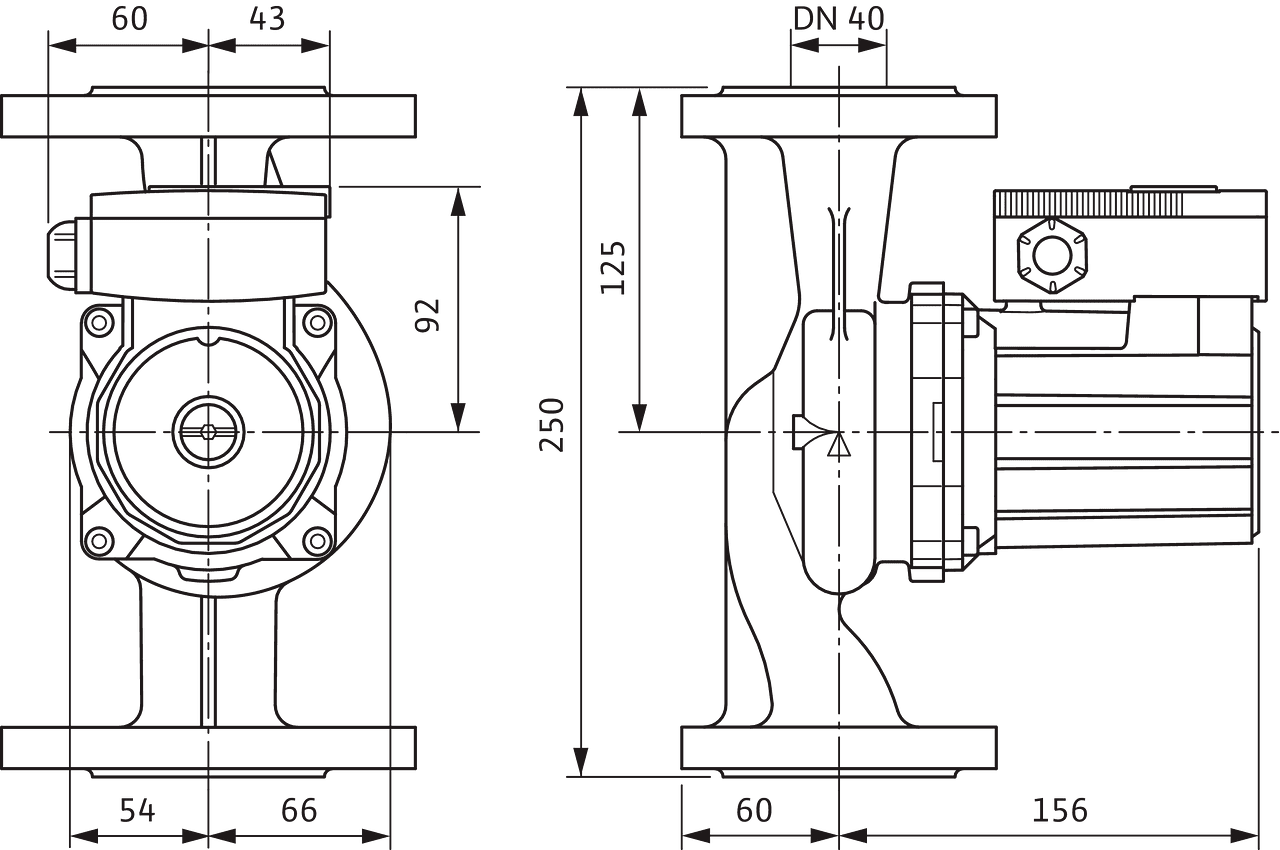

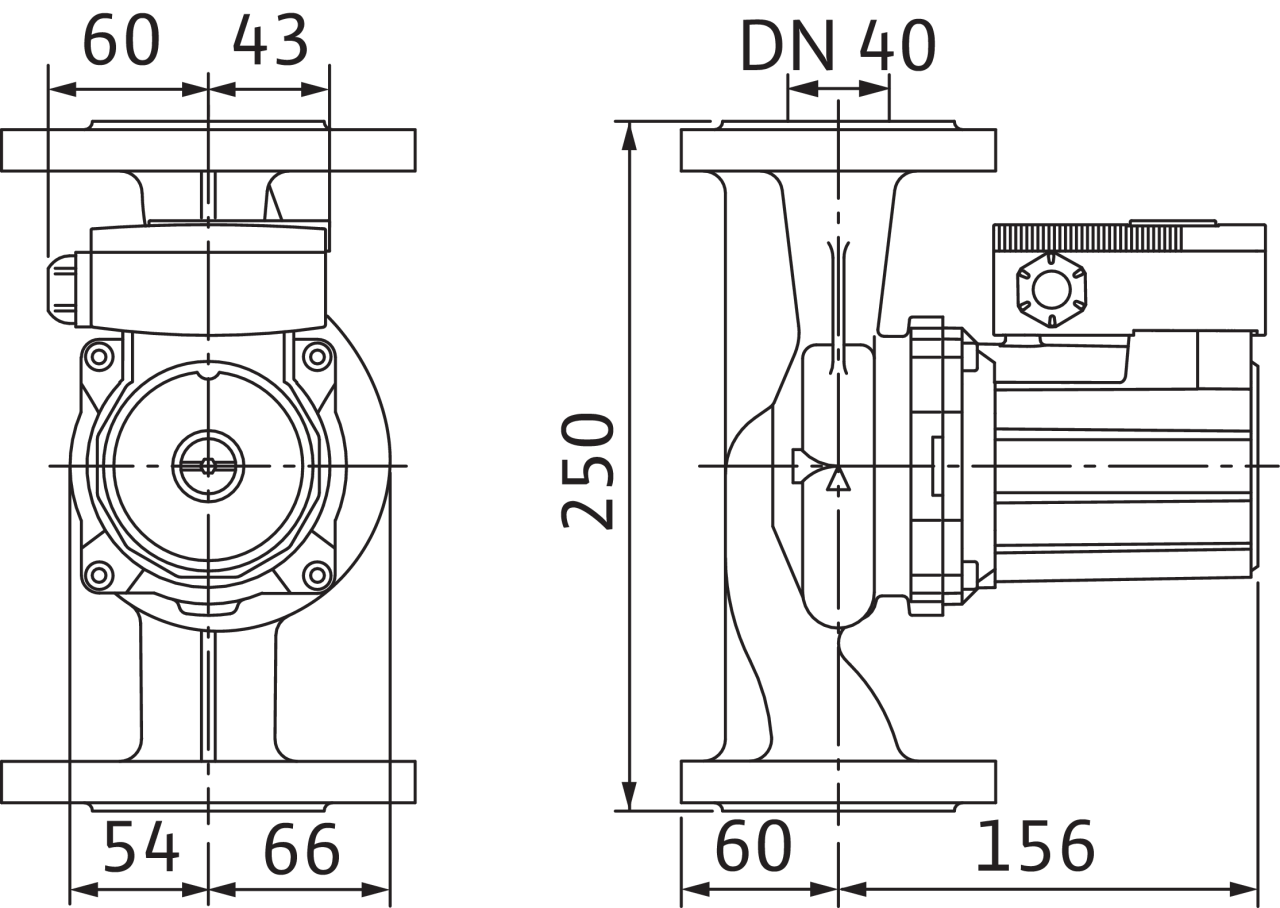

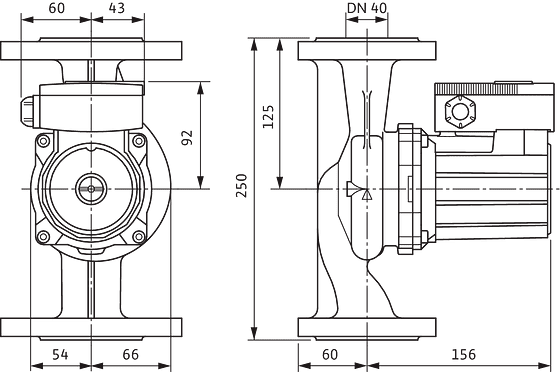

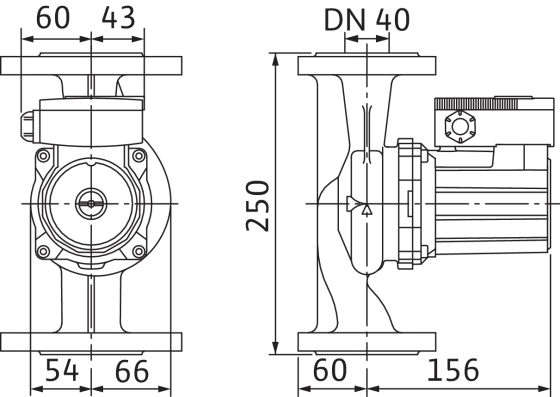

Розміри та креслення з розмірами

SE

SE

SE

SE
SE
SE

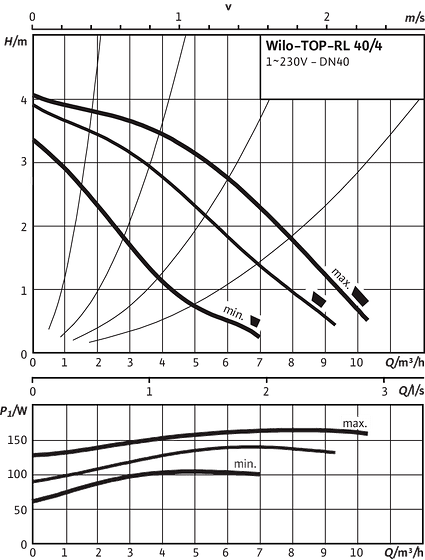

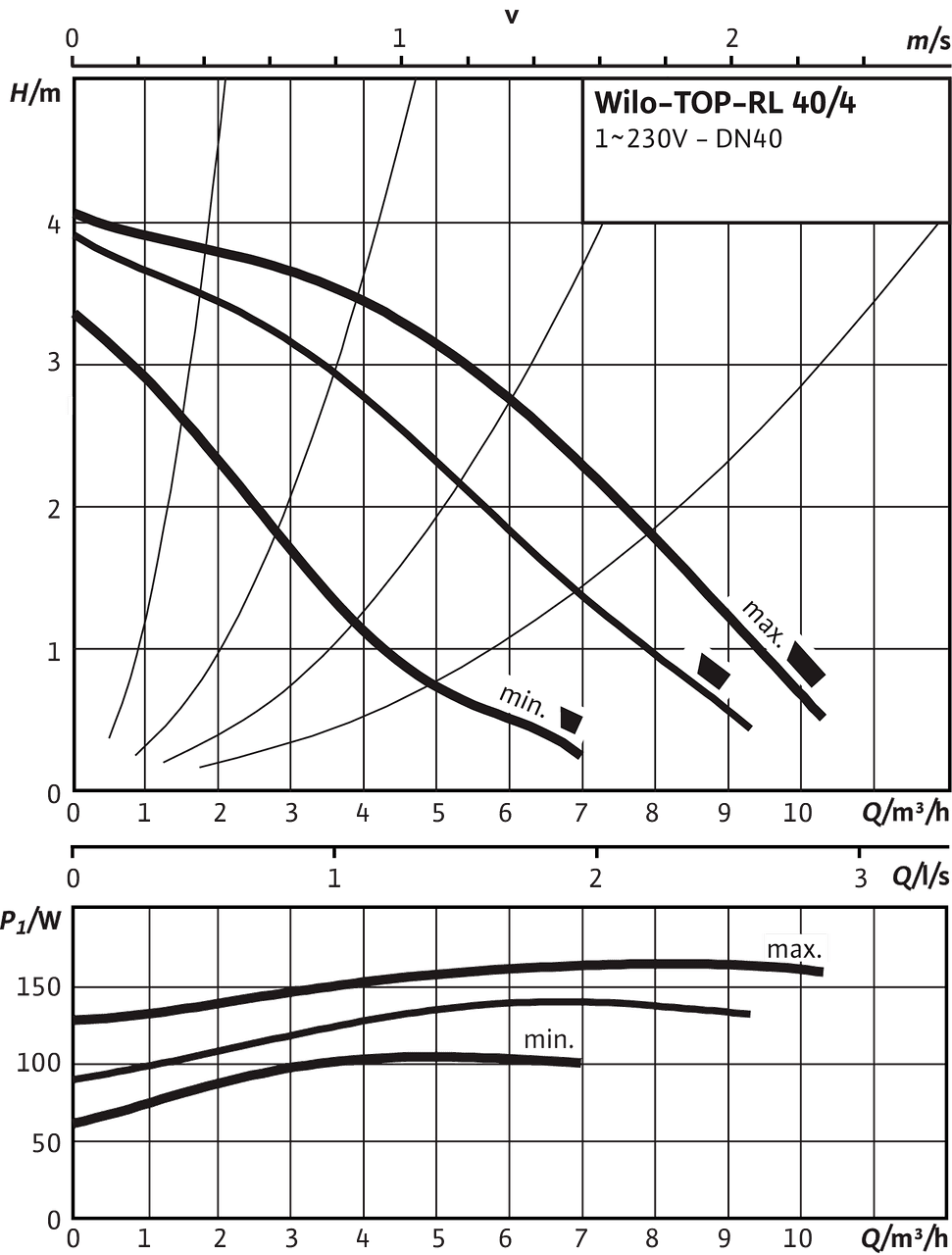

Характеристики

TOP-RL 40/4

TOP-RL 40/4
TOP-RL 40/4

Схема з'єднань

TOP-S

TOP-S

Під'єднання до мережі 1~230 В, 50 Гц

внутрішній захист проти неприпустимо високих температур обмотки

Запуск: Внутрішнє переривання напруги двигуна

Скидання: Автоматичне після охолодження двигуна

TOP-S

Інформація для замовлення

Information for order placements
  • Виріб
    Wilo
  • Позначення виробу
    TOP-RL 40/4
  • Номер EAN
    4016322769354
  • Артикульний номер
    2057044
  • Вага брутто близько m
    8.8 kg
  • Вага нетто близько m
    8 kg
  • Загальна довжина L
    250.0 mm
  • Висота без упаковки H
    216 mm
  • Колір
    зелений/чорний
  • Властивість упаковки
    Транспортувальна упаковка
  • Вид упаковки
    Картонна упаковка
  • Кількість на кожний шар
    9
  • Ширина без упаковки L
    150.0 mm
  • Мінімальний обсяг замовлення
    1
  • Кількість на палеті
    45
