Wilo-Atmos GIGA-N

Опис типорядів

Особливості/переваги

  • Енергоощадність завдяки вищому загальному ККД за рахунок поліпшеної гідравліки й застосуванню двигунів IE3
  • Катафорезне покриття всіх чавунних компонентів забезпечує високий рівень стійкості до корозії та довговічність
  • Універсальне застосування завдяки стандартизованим розмірам, різним варіантам виконання двигуна й робочим колесам із різних матеріалів
  • Просте технічне обслуговування завдяки зручній в експлуатації розбірній муфті типу «сила зворотнього потоку»
  • Висока експлуатаційна безпека завдяки поліпшеній конструкції робочого колеса для зниження тиску

Стандартний насос для універсального застосування та тривалого терміну експлуатації.

Wilo-Atmos GIGA-N — це базова модель для насосів із сухим ротором. Велика різноманітність варіантів двигунів і матеріалів та широкий діапазон температур від –20 °C до +140 °C робить її універсальною моделлю для широкого спектру застосування.

Насос, призначений для довготривалого режиму роботи, гарантує тривалий термін експлуатації завдяки корозійно-стійким покриттям і підшипникам кочення, що не потребують технічного обслуговування. У випадку технічного обслуговування розбірна муфта забезпечує максимально швидку заміну ковзного торцевого ущільнення. Число обертів у насосі Wilo-Atmos GIGA-N регулюється за допомогою перетворювача Wilo-EFC. Він може бути обладнаний пристроєм для контролю температури й вібрації підшипників насоса, щоб завчасно виявляти небезпеку виходу з ладу.

Компанія Wilo пропонує додаткові індивідуальні сервісні послуги від введення в експлуатацію до технічного обслуговування, а комплексний пакет WiloCare забезпечує оптимальну експлуатаційну безпеку за допомогою дистанційного контролю компанією Wilo.

Конструкція

Одноступеневий відцентровий насос низького тиску з аксіальним всмоктувальним патрубком, змонтований на фундаментній плиті. Стандартне виконання з розбірною муфтою.

Застосування

  • Перекачування води системи опалення (відповідно до VDI 2035), холодної води та водогліколевих сумішей без абразивних включень в системах опалення, холодної води та охолодження.
  • Застосування для зрошення, в інженерних системах споруд, у промисловості, на електростанціях та ін.

Спорядження/функціонування

Блочний одноступеневий відцентровий насос низького тиску зі з'єднувальною муфтою, захисною оболонкою муфти, двигуном і фундаментною плитою

  • Ковзаюче торцеве ущільнення

Комплект постачання

  • Насос
  • Інструкція з монтажу та експлуатації
  • Насос із вільним кінцем вала або
  • Насос на фундаментній плиті з муфтою та захисним кожухом муфти, без двигуна або
  • повністю зібраний на фундаментній плиті насос з електродвигуном

Типовий код

Приклад

Atmos GIGA-N 40/200-11/2

Atmos

Сімейство продуктів

GIGA

Назва типоряду

N;

Стандартний насос з аксіальним всмоктуванням

40

DN для напірного фланця

200

Номінальний діаметр робочого колеса [мм]

11

Номінальна потужність Р2 [кВт]

2

Кількість полюсів

Технічні характеристики

  • Допустимий діапазон температур: від –20 °C до +140 °C
  • Під'єднання до мережі 3~400 В, 50 Гц
  • Клас захисту IP55
  • Номінальний діаметр від DN 32 до DN 150
  • Макс. робочий тиск 16 барів

Матеріали

  • Корпус насоса та тримач. Стандарт: EN-GJL-250
  • Робоче колесо: Стандарт: EN-GJL-200; інші на запит
  • Вал: 1.4021
  • Ковзне торцеве ущільнення: AQEGG; інші ковзні торцеві ущільнення на запит

Опис/конструкція

  • Одноступеневий відцентровий насос низького тиску, зібраний на фундаментній плиті з аксіальним всмоктувальним патрубком, зі з’єднаною на фланці опорою підшипника та осьовим кріпленням для гнучкого приєднання приводів
  • Розбірна муфта (втулкова муфта) є стандартом; вона дозволяє демонтувати роторну частину, не демонтуючи двигуна
  • Варіант ...-P5 без розбірної муфти (за зниженою ціною, див. прейскурант)

Загальне поле характеристик

Wilo-Atmos GIGA-N (2pl)

Wilo-Atmos GIGA-N (4pl)

Матеріали для завантаження

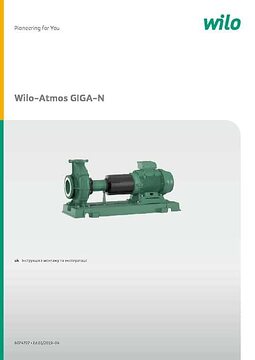

Wilo-Atmos GIGA-N
