Flumen EXCEL-TRE 30.145-4/16 | Wilo

Flumen EXCEL-TRE 30.145-4/16

Technical data
Hydraulic data
Max. immersion depth 20 m
Min. fluid temperature Tmin 3 °C
Max. fluid temperature Tmax 40 °C
Min. ambient temperature Tmin 3 °C
Max. ambient temperature Tmax 40 °C
Motor data
Mains connection 3~400 V, 50 Hz
Voltage tolerance ±10 %
Rated power P2 3.45 kW
Power consumption P1 max 4.10 kW
Rated current IN 7.3 A
Operating mode (immersed) S1
Operating mode (non-immersed)
Rated speed n 1450 1/min
Power factor cos φ100 0.81
Number of poles 4
Max. switching frequency t 15 1/h
Insulation class H
Protection class motor IP68
Cable
Type of connection cable Non-detachable
Equipment/function
Explosion protection type -
Motor protection Bimetall
Motor, leakage detection no
Sealing chamber, leakage detection optional
Leakage chamber, leakage detection no
Materials
Gasket material FKM
Motor housing Grey cast iron

Flumen EXCEL-TRE 30

Product data
Brand Wilo
Product description Flumen EXCEL-TRE 30.145-4/16
Date of sales availability 2010-01-01
Dimension, weight
Net weight, approx. m 90 kg
Documents

Installation and operating instructions

Wilo-Flumen OPTI-TR 20-1, 22, 28-1, 30-1, 40-1, Wilo-Flumen EXCEL-TRE 20, 30, 40

Article Number 6074709
Edition 2021-10
Number of pages 48
PDF (17 MB)

Wilo-Flumen OPTI-TR 20-1, 22, 28-1, 30-1, 40-1, Wilo-Flumen EXCEL-TRE 20, 30, 40

Article Number 6074737
Edition 2021-10
Number of pages 88
PDF (18 MB)

Installation and operating instructions (digital)

Flumen OPTI-TR/EXCEL-TRE 20...40

HTML (22 MB)

Certification booklet

Wilo-Flumen OPTI-TR 20-1 ... 40-1, Wilo-Flumen EXCEL-TRE 20 ... 40, Wilo-Flumen OPTI-TR 50-3 ... 120-1, Wilo-Flumen EXCEL-TRE 50-3 ... 90-2, Wilo-EMU TR 50-2 ... 120-1, Wilo-EMU TRE 50-2 ... 90-2, Wilo-EMU TR/TRE 212 ... 326-3

Article Number 6074694
Edition 2023-10
Number of pages 68
PDF (37 MB)

ITD data sheet

EXCEL-TRE 30.145-4/16 400V 50Hz

Number of pages 1
PDF (290 KB)

Selection aid

Bracket for fishing, Wilo-EMU TR 22 / TR 36 / TR 40 / Flumen OPTI-TR 20-1 / TR 22 / TR 30-1 / TR 40-1 / Flumen EXCEL-TRE 30 / TRE 40

Article Number Plh101
Edition 2021-04-16
Number of pages 1
PDF (219 KB)

Cable guide (wall), Wilo-EMU TR / TRE / RZP / Flumen OPTI-TR / RZP / Flumen EXCEL-TRE / RZPE (AVMx / AVUSx / AVRx)

Article Number Plh047
Edition 2018-09-17
Number of pages 1
PDF (199 KB)

Brackets for AVU bottom bearing plate, Wilo-EMU TR / TRE / Flumen OPTI-TR / Flumen EXCEL-TRE

Article Number Plh142
Edition 2018-04-24
Number of pages 1
PDF (141 KB)

Guy rope, Wilo-EMU TR / TRE / Flumen OPTI-TR / Flumen EXCEL-TRE

Article Number Plh128
Edition 2017-04-25
Number of pages 1
PDF (229 KB)

Tripod unit - ground fixation, Wilo-EMU TR 22 / 36 / 40 / 50-2 / 60-2 / 75-2 / 90-2 / TRE 50-2 / 60-2 / 90-2 / Flumen OPTI-TR 22 / 30-1 / 40-1 / 90-2 / Flumen EXCEL-TRE 30 / 40 / 50-3 / 60-3 / 90-2

Article Number Plh072
Edition 2018-08-22
Number of pages 1
PDF (143 KB)

AVU 60, Wilo-Flumen EXCEL-TRE 30

Article Number Plh202
Edition 2017-08-17
Number of pages 1
PDF (158 KB)

AVU 60 with swivelling frame, Wilo-Flumen EXCEL-TRE 30

Article Number Plh219
Edition 2018-02-27
Number of pages 1
PDF (166 KB)

AVU 80, Wilo-Flumen EXCEL-TRE 30

Article Number Plh203
Edition 2017-08-21
Number of pages 1
PDF (157 KB)

Wall installation/ground installation, Wilo-Flumen EXCEL-TRE 30

Article Number Plh204
Edition 2017-08-23
Number of pages 1
PDF (132 KB)

Auxiliary lifting device, 125 kg

Article Number Plh038
Edition 2019-02-01
Number of pages 1
PDF (76 KB)

Auxiliary lifting device, 250 kg

Article Number Plh037
Edition 2020-02-17
Number of pages 1
PDF (136 KB)

Auxiliary lifting device, 300 kg

Article Number Plh059
Edition 2020-02-17
Number of pages 1
PDF (137 KB)

Auxiliary lifting device, 350 kg

Article Number Plh036
Edition 2020-02-17
Number of pages 1
PDF (137 KB)

Auxiliary lifting device (separable), Z-1600 - 500kg

Article Number Plh064
Edition 2020-02-17
Number of pages 1
PDF (139 KB)

Auxiliary lifting device (separable), ZT1-2100 - 350kg

Article Number Plh082
Edition 2020-02-17
Number of pages 1
PDF (139 KB)

Auxiliary lifting device (separable), ZT1-3200 - 250kg

Article Number Plh081
Edition 2020-02-17
Number of pages 1
PDF (145 KB)

Auxiliary lifting device (separable), ZT2-3200 - 250kg

Article Number Plh080
Edition 2020-02-17
Number of pages 1
PDF (139 KB)

Special fixation elements

Article Number Plh046
Edition 2014-05-20
Number of pages 1
PDF (106 KB)

AVU 100, Wilo-Flumen EXCEL-TRE 30

Article Number Plh224
Edition 2020-02-21
Number of pages 1
PDF (193 KB)

Special guide bracket AVU 80 / 100 / 120 / 140, Wilo-Flumen OPTI-TR 22 / 30-1 / 40-1 / 50-3 / 60-3 / 75-2 / 90-2 / Flumen EXCEL-TRE 30 / 40 / 50-3 / 60-3 / 90-2

Article Number Plh126
Edition 2023-08-11
Number of pages 1
PDF (136 KB)

Cable guide (rope), Wilo-EMU TR / TRE / RZP / Flumen OPTI-TR / RZP / Flumen EXCEL-TRE / RZPE (AVU / AVRx)

Article Number Plh045
Edition 2021-12-02
Number of pages 1
PDF (228 KB)

Gripping device, Wilo-EMU TR / TRE / RZP / Flumen OPTI-TR / RZP / Flumen EXCEL-TRE / RZPE

Article Number Plh127
Edition 2021-12-02
Number of pages 1
PDF (246 KB)

Tripod unit - ground fixation, Wilo-Flumen OPTI-TR 22 / 30-1 / 40-1 / 50-3 / 60-3 / 75-2 / 90-2 / Flumen EXCEL-TRE 30 / 40 / 50-3 / 60-3 / 90-2

Article Number Plh253
Edition 2023-08-11
Number of pages 1
PDF (209 KB)

Selection aid (DXF)

Bracket for fishing, Wilo-EMU TR 22 / TR 36 / TR 40 / Flumen OPTI-TR 20-1 / TR 22 / TR 30-1 / TR 40-1 / Flumen EXCEL-TRE 30 / TRE 40

DXF (3 MB)

Cable guide (wall), Wilo-EMU TR / TRE / RZP / Flumen OPTI-TR / RZP / Flumen EXCEL-TRE / RZPE (AVMx / AVUSx / AVRx)

DXF (1 MB)

Brackets for AVU bottom bearing plate, Wilo-EMU TR / TRE / Flumen OPTI-TR / Flumen EXCEL-TRE

DWG (391 KB)

Guy rope, Wilo-EMU TR / TRE / Flumen OPTI-TR / Flumen EXCEL-TRE

DXF (3 MB)

Tripot unit - ground fixation, Wilo-EMU TR 22 / 36 / 40 / 50-2 / 60-2 / 75-2 / 90-2 / TRE 50-2 / 60-2 / 90-2 / Flumen OPTI-TR 22 / 30-1 / 40-1 / 90-2 / Flumen EXCEL-TRE 30 / 40 / 50-3 / 60-3 / 90-2

DXF (1 MB)

AVU 60, Wilo-Flumen EXCEL-TRE 30

DXF (2 MB)

AVU 60 with swivelling frame, Wilo-Flumen EXCEL-TRE 30

DXF (3 MB)

AVU 80, Wilo-Flumen EXCEL-TRE 30

DXF (2 MB)

Wall installation/ground installation, Wilo-Flumen EXCEL-TRE 30

DXF (1 MB)

Auxiliary lifting device, 125 kg

DXF (842 KB)

Auxiliary lifting device, 250kg

DXF (994 KB)

Auxiliary lifting device, 300 kg

DXF (977 KB)

Auxiliary lifting device, 350kg

DXF (994 KB)

Auxiliary lifting device (separable), Z-1600 - 500kg

DXF (1 MB)

Auxiliary lifting device (separable), ZT1-2100 - 350kg

DXF (1 MB)

Auxiliary lifting device (separable), ZT1-3200 - 250kg

DXF (1 MB)

Auxiliary lifting device (separable), ZT2-3200 - 250kg

DXF (1 MB)

Special fixation elements

DXF (464 KB)

AVU 100, Wilo-Flumen EXCEL-TRE 30

DXF (3 MB)

Special wall bracket AVU 80 / 100 / 120 / 140, Wilo-Flumen OPTI-TR 22 / 30-1 / 40-1 / 50-3 / 60-3 / 75-2 / 90-2 / Flumen EXCEL-TRE 30 / 40 / 50-3 / 60-3 / 90-2

DXF (1 MB)

Cable guide (rope), Wilo-EMU TR / TRE / RZP / Flumen OPTI-TR / RZP / Flumen EXCEL-TRE / RZPE (AVU / AVRx)

DXF (3 MB)

Gripping device, Wilo-EMU TR / TRE / RZP / Flumen OPTI-TR / RZP / Flumen EXCEL-TRE / RZPE

DXF (4 MB)

Stand – floor fixation, Wilo-Flumen OPTI-TR 22 / 30-1 / 40-1 / 50-3 / 60-3 / 75-2 / 90-2 / Flumen EXCEL-TRE 30 / 40 / 50-3 / 60-3 / 90-2

DXF (3 MB)

Dimension sheet

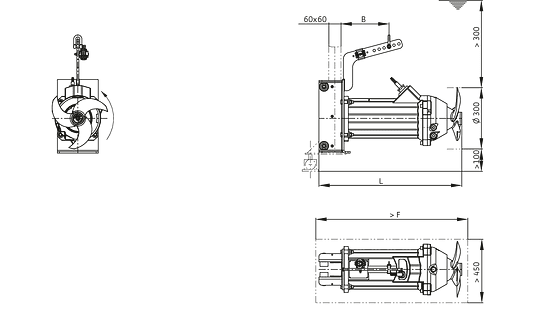

Dimensions, Wilo-Flumen EXCEL-TRE 30

Article Number Mb060
Edition 2017-04-27
Number of pages 1
PDF (186 KB)

Connection dimensions of frame (T 17 / TE 17 / T 20 / TE 20), Wilo-EMU TR / TRE / RZP / RZPE / Flumen OPTI / EXCEL

Article Number Mb027
Edition 2021-09-06
Number of pages 1
PDF (133 KB)

Dimension sheet (DXF)

Dimensions, Wilo-Flumen EXCEL-TRE 30

DXF (2 MB)

Connection dimensions of frame (T 17 / TE 17 / T 20 / TE 20), Wilo-EMU TR / TRE / RZP / RZPE / Flumen OPTI / EXCEL

DXF (1 MB)

Accessories sheet

Ground installation, Wilo-EMU TR 22 / 36 / 40 / 50-2 / 60-2 / 75-2 / 90-2 / TRE 50-2 / 60-2 / 90-2 / Flumen OPTI-TR 22 / 30-1 / 40-1 / 50-3 / 60-3 / 75-2 / 90-2 / Flumen EXCEL-TRE 30 / 40 / 50-3 / 60-3 / 90-2

Article Number Zb059
Edition 2023-08-11
Number of pages 1
PDF (303 KB)

AVU 60 / AVU 80, Wilo-Flumen EXCEL-TRE 30

Article Number Zb054
Edition 2022-05-24
Number of pages 1
PDF (298 KB)

Auxiliary lifting device, 125kg / 250kg / 300kg / 350kg

Article Number Zb015
Edition 2019-02-01
Number of pages 1
PDF (135 KB)

Auxiliary lifting device (dismountable), Z-1600 - 500kg / ZT1-2100 - 350kg / ZT1-3200 - 250kg / ZT2-3200 - 250kg

Article Number Zb016
Edition 2018-03-05
Number of pages 1
PDF (273 KB)

Frame vertically adjustable AVU 60 - 120, Wilo-EMU TR 22 / TR 36 / TR 40 / Wilo-Flumen OPTI-TR 22 / TR 30-1 / TR 40-1 / EXCEL-TRE 30 / TRE 40

Article Number Zb028
Edition 2021-08-26
Number of pages 1
PDF (219 KB)

Wall fixation, Wilo-EMU TR 22 / 36 / 40 / 50-2 / 60-2 / 75-2 / 90-2 / TRE 50-2 / 60-2 / 90-2 / Flumen OPTI-TR 22 / 30-1 / 40-1 / 50-3 / 60-3 / 75-2 / 90-2 / Flumen EXCEL-TRE 30 / 40 / 50-3 / 60-3 / 90-2

Article Number Zb080
Edition 2023-08-11
Number of pages 1
PDF (375 KB)

Check list

Wilo-Checklist CFD Flow simulations for aeration tanks, TR / TRE / Flumen OPTI / Flumen EXCEL

Article Number 1.0
Edition 2013-02
Number of pages 2
PDF (236 KB)

Wilo-Checklist CAD data, TR / TRE / Flumen OPTI / Flumen EXCEL

Article Number 1.1
Edition 2019-04
Number of pages 1
PDF (388 KB)

Wilo-Checklist Overview, TR / TRE / Flumen OPTI / Flumen EXCEL

Article Number 1.2
Number of pages 1
PDF (49 KB)

Wilo-Checklist Activation, Nitrification, Denitrification, Anaerobic tank, TR / TRE / Flumen OPTI / Flumen EXCEL

Article Number 1.3
Edition 2016-10
Number of pages 2
PDF (96 KB)

Wilo-Checklist Sludge tank, TR / TRE / Flumen OPTI / Flumen EXCEL

Article Number 1.4
Edition 2016-10
Number of pages 2
PDF (92 KB)

Wilo-Checklist Stormwater Retention Tank, TR / TRE / Flumen OPTI / Flumen EXCEL

Article Number 1.5
Edition 2016-10
Number of pages 2
PDF (81 KB)

Wilo-Checklist Pump pit, Different mixing tasks WWTP, TR / TRE / Flumen OPTI / Flumen EXCEL

Edition 2016-10
Number of pages 2
PDF (82 KB)

Wilo-Checklist Replacement of mixer, TR / TRE / Flumen OPTI / Flumen EXCEL

Edition 2016-10
Number of pages 3
PDF (121 KB)

Warranty sheet

Wilo-Warranty text, TR / TRE / Flumen OPTI / Flumen EXCEL

Number of pages 4
PDF (81 KB)
