PIL-4002C, (PILZC024HEE-IP) | Wilo

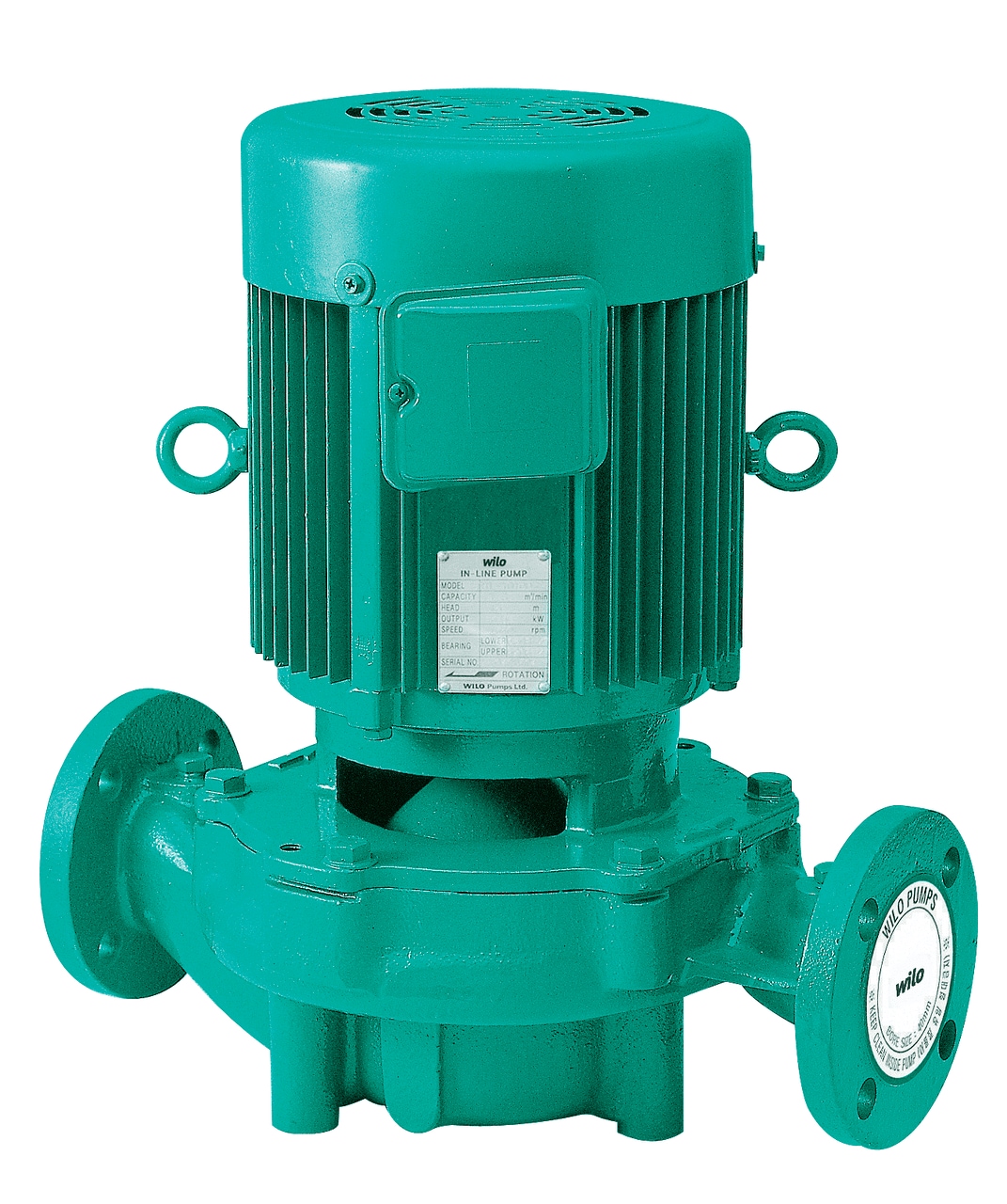

PIL-4002C, (PILZC024HEE-IP)

상품 번호 : 3066474

성능 및 유체 정보
최소 액체 온도 T_min	0 °C
최대 액체 온도 T_max	120 °C
최대 주위 온도 T_max	40 °C
최대 운전 압력 PN	16 bar

모터 데이터
메인 연결부	3~380 V, 60 Hz
극 개수	4
전압 공차	±10 %
모터 효율 등급	IE3
모터 정격 출력 P₂	1,5 kW
정격 전류 I_N	3,6 A
정격 속도 n	1725 1/min
역률 cos φ₁₀₀	0,73
모터 효율 50% η_M50%	87 %
모터 효율 75% η_M75%	87,3 %
모터 효율 100% η_M100%	86,5 %
절연 등급	F
모터 보호 등급	IP54
모터 보호	아니요

재질
임펠러	GC200

설치 정보
흡입측 배관 연결부 DNs	DN 40
토출측 배관 연결부 DNd	DN 40

Product name, Product type

치수 H	478 mm
치수 H1	90 mm
치수 L1	30 mm
치수 L2	0 mm
치수 o	M12 mm
치수 Ø g	196 mm
치수 L	390 mm

제품 데이터
브랜드	Wilo
제품 명칭	PIL-4002C, (PILZC024HEE-IP)
상품 번호	3066474
최소 주문량	1
시장 가용성	2022-05-30

패키징
패키징 유형	단방향 팔레트
패키징 특성	운반 포장
팔레트당 개수	1
레이어당 개수	1

치수 및 중량
패키징 포함 길이 치수	500 mm
길이 L	390 mm
패키징 포함 높이 치수	548 mm
높이 H	478 mm
패키징 포함 너비 치수	350 mm
너비 W	290 mm
총중량 약 m	68 kg
순중량 약 m	58 kg

용도

빌딩의 냉온수 순환, 공동주택의 온수 순환, 농업용의 유체 이송장치

특장점

배관과 배관사이에 간편하게 설치할 수 있으며, 배관으로부터 펌프 케이싱 분해 없이도 임펠러, 미캐니컬 실의 교환이 가능

펌프와 모터축이 일체형으로 축이름 불량으로 인한 고장을 방지

축봉장치는 펌프 내부의 유체로 윤활되는 미캐니컬 실이 장착

운전 데이터
최소 액체 온도 T_min	0 °C
최대 액체 온도 T_max	120 °C
최소 주위 온도 T_min	0 °C
최대 주위 온도 T_max	40 °C
최대 운전 압력 PN	16 bar

모터 데이터
모터 효율 등급	IE3
메인 연결부	3~380 V, 60 Hz
전압 공차	±10 %
모터 정격 출력 P₂	1500 W
정격 속도 n	1725 1/min
정격 전류 I_N	3,6 A
역률 cos φ₁₀₀	0,73
모터 효율 100% η_M100%	86,5 %
절연 등급	F
보호 등급	IP54

재질
샤프트 씰	BQ1EGG

설치 정보
흡입측 배관 연결부 DNs	DN 40
토출측 배관 연결부 DNd	DN 40

주문 정보
브랜드	Wilo
제품 명칭	PIL-4002C, (PILZC024HEE-IP)
순중량 약 m	58 kg
상품 번호	3066474

설치 및 사용 설명서

PIL_PIN OM

Article Number	3104250
Edition	2020-09
Number of pages	20
언어	en, ko

PDF (3 MB)
