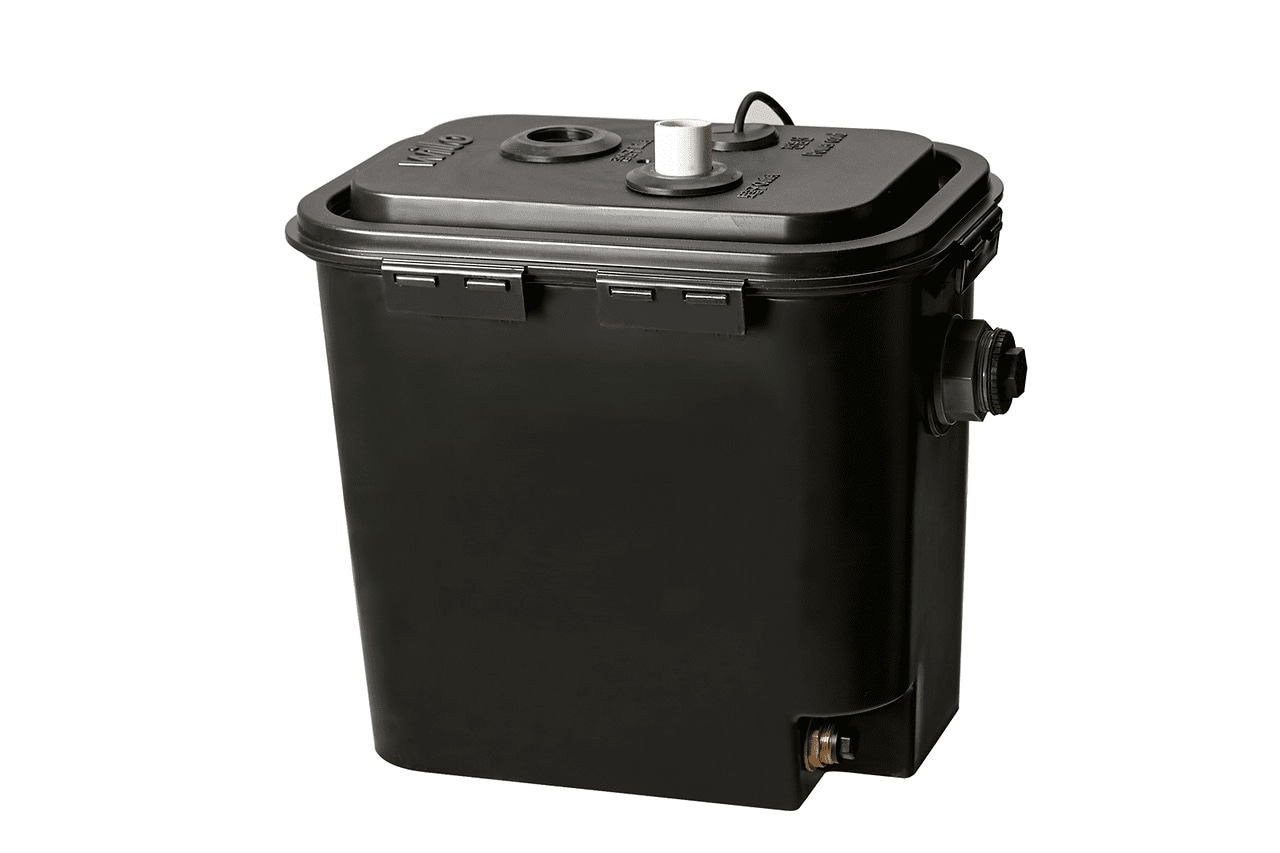

DLV-300MA
상품 번호 : 3091146
| 성능 및 유체 정보 | |
|---|---|
| 최대 운전 압력 p | n/s |
| 유압 장치의 이물통과경 | 20 mm |
| 최대 침수 깊이 | 2 m |
| 최대 양정 Hmax | 9,7 m |
| 최대 유량 Qmax | 217,0 m³/h |
| 최소 액체 온도 Tmin | 3 °C |
| 최대 액체 온도 Tmax | 40 °C |
| 최소 주위 온도 Tmin | 3 °C |
| 최대 주위 온도 Tmax | 40 °C |
| 모터 데이터 | |
|---|---|
| 메인 연결부 | 1~220 V, 60 Hz |
| 전압 공차 | ±10 % |
| 모터 정격 출력 P2 | 0,3 kW |
| 소비 전력 P1 max | n/s |
| 정격 전류 IN | 2,1 A |
| 기동 전력 I | n/s |
| 정격 속도 n | 3414 1/min |
| 역률 cos φ100 | 97,70 |
| 기동 방식 | 다이렉트 온라인(DOL) |
| 극 개수 | 2 |
| 절연 등급 | F |
| 모터 보호 등급 | IP68 |
| 케이블 | |
|---|---|
| 연결 케이블 길이 L | n/s |
| 장비 / 기능 | |
|---|---|
| 전원 커넥터 | 예 |
| 플로트 스위치 | 예 |
| 재질 | |
|---|---|
| 샤프트 | Stainless steel 1.4006 |
| 씰/개스킷 소재 | NBR |
DLV-300MA outline drawing
| 치수 e | n/s |
| 치수 f | n/s |
| 치수 H | 415 mm |
| 치수 H1 | 280 mm |
| 치수 H2 | 40 mm |
| 단자 간 거리 L0 | n/s |
| 치수 L1 | n/s |
| 치수 L2 | n/s |
| 치수 L3 | n/s |
| 치수 L4 | n/s |
| 치수 L5 | n/s |
| 치수 L6 | n/s |
| 치수 L7 | n/s |
| 치수 M | n/s |
| 치수 M | n/s |
| 치수 P | n/s |
| 치수 P1 | n/s |
| 치수 p1 | n/s |
| 치수 P3 | n/s |
| 치수 P4 | n/s |
| 치수 P5 | n/s |
| 치수 q | n/s |
| 치수 A | n/s |
| 치수 B1 | n/s |
| 치수 B2 | n/s |
| 치수 B3 | n/s |
| 치수 c | n/s |
| 치수 Ø g | n/s |
| 치수 H3 | n/s |
| 치수 H4 | n/s |
| 치수 H5 | n/s |
| 치수 H6 | n/s |
| 치수 H7 | n/s |
| 치수 HP | n/s |
| 치수 HS | n/s |
| 치수 LS | n/s |
| 치수 L | n/s |
| 치수 T | n/s |
| 치수 TS | n/s |
| 치수 L8 | n/s |
| 치수 X | n/s |
| 치수 HB | n/s |
| 치수 w1 | 390 mm |
| 치수 w2 | n/s |
| 제품 데이터 | |
|---|---|
| 브랜드 | Wilo |
| 제품 명칭 | DLV-300MA |
| 상품 번호 | 3091146 |
| EAN 번호 | - |
| 색상 | 녹색/흑색 |
| 최소 주문량 | 1 |
| 시장 가용성 | 2017-12-31 |
| 패키징 | |
|---|---|
| 패키징 유형 | 박스 |
| 패키징 특성 | 판매 포장 |
| 팔레트당 개수 | 12 |
| 레이어당 개수 | 6 |
| 치수 및 중량 | |
|---|---|
| 패키징 포함 길이 치수 | 370 mm |
| 길이 L | 330 mm |
| 패키징 포함 높이 치수 | 520 mm |
| 높이 H | 415 mm |
| 패키징 포함 너비 치수 | 520 mm |
| 너비 W | 470 mm |
| 총중량 약 m | 21,5 kg |
| 순중량 약 m | 20,5 kg |
디자인
• 케이스 및 커버 밀봉을 위한 실리콘 가스켓 적용
• 단순한 구조
용도
• 자연배수가 불가능한 장소의 오수 처리용
• 지하, 반지하의 생활/산업용 오수 처리용
구조
• 완벽한 악취 제거
• 뛰어난 공간 활용
• 간편한 유지 보수
• 깨끗한 주방 및 지하시설 실현
| 운전 데이터 | |
|---|---|
| 최대 양정 H | n/s |
| 제품 데이터 | |
|---|---|
| 유압 장치의 이물통과경 | 20 mm |
| 최대 운전 압력 PN | n/s |
| 최대 침수 깊이 | 2 m |
| 액체 온도 T | 3 °C |
| 최대 액체 온도 Tmax | 40 °C |
| 모터 데이터 | |
|---|---|
| 메인 연결부 | 1~220 V, 60 Hz |
| 전압 공차 | ±10 % |
| 역률 cos φ100 | 97,70 |
| 모터 정격 출력 P2 | 0,3 kW |
| 소비 전력 P1 max | n/s |
| 정격 전류 IN | 2,1 A |
| 기동 전력 I | n/s |
| 기동 방식 | 다이렉트 온라인(DOL) |
| 정격 속도 n | 3414 1/min |
| 절연 등급 | F |
| 보호 등급 | IP68 |
| 케이블 | |
|---|---|
| 연결 케이블 길이 L | n/s |
| 전원 커넥터 | 예 |
| 장비 / 기능 | |
|---|---|
| 플로트 스위치 | 예 |
| 레벨스위치 | no |
| 재질 | |
|---|---|
| 샤프트 | Stainless steel 1.4006 |
| 씰/개스킷 소재 | NBR |
| 주문 정보 | |
|---|---|
| 브랜드 | Wilo |
| 제품 명칭 | DLV-300MA |
| 순중량 약 m | 20,5 kg |
| 상품 번호 | 3091146 |
설치 및 사용 설명서
Wilo-3103447_MANUAL_DLV-300MA
| Article Number | 3103447 |
| Edition | 2021-07 |
| Number of pages | 16 |
| 언어 | ko |
PDF (6 MB)Group Statement
REACH 규정
| Edition | 2021-05 |
| Number of pages | 5 |
| 언어 | 스페인어 |
PDF (271 KB)
