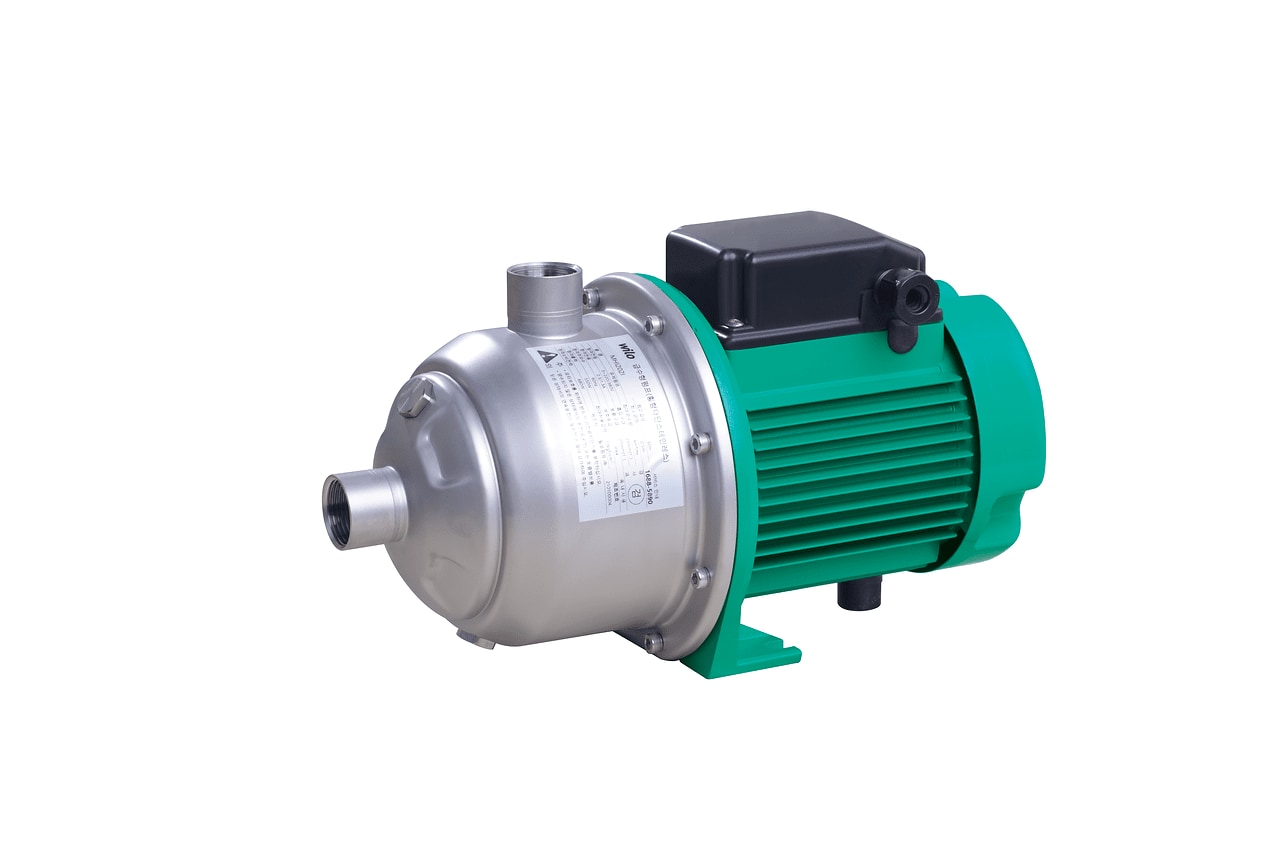

MHI406I/P
상품 번호 : 3086969
| 성능 및 유체 정보 | |
|---|---|
| 최대 운전 압력 PN | 10 bar |
| 토출 구경 | Rp 1 |
| 최소 액체 온도 Tmin | -15 °C |
| 최대 액체 온도 Tmax | 110 °C |
| 최소 주위 온도 Tmin | -15 °C |
| 최대 주위 온도 Tmax | 40 °C |
| 모터 데이터 | |
|---|---|
| 메인 연결부 | 3~380 V, 60 Hz |
| 전압 공차 | ±10 % |
| 모터 정격 출력 P2 | 2,2 kW |
| 모터 효율 등급 | IE3 |
| 정격 전류 IN | 4,6 A |
| 정격 속도 n | 3470 1/min |
| 기동 방식 | 다이렉트 온라인(DOL) |
| 역률 cos φ100 | 84,00 |
| 모터 효율 50% ηM 50% | 87 % |
| 모터 효율 75% ηM 75% | 87,3 % |
| 모터 효율 100% ηM 100% | 86,5 % |
| 절연 등급 | F |
| 모터 보호 등급 | IPX4 |
| 재질 | |
|---|---|
| 펌프 하우징 | Stainless steel 1.4301 |
| 임펠러 | Stainless steel 1.4301 |
| 샤프트 | Stainless steel 1.4301 |
| 미케니컬 씰 | BQ1E3GG |
| 씰/개스킷 소재 | EPDM |
| 설치 정보 | |
|---|---|
| 흡입측 배관 연결부 DNs | Rp 1¼ |
| 토출측 배관 연결부 DNd | Rp 1 |
MHI ouline drawing
| 치수 H | 221 mm |
| 치수 H1 | 100 mm |
| 치수 H2 | 104 mm |
| 치수 L1 | 276 mm |
| 치수 L2 | 137 mm |
| 치수 L3 | 182 mm |
| 치수 L4 | 51 mm |
| 치수 L | 484 mm |
| 제품 데이터 | |
|---|---|
| 브랜드 | Wilo |
| 제품 명칭 | MHI406I/P |
| 상품 번호 | 3086969 |
| EAN 번호 | - |
| 색상 | 녹색/은색 |
| 최소 주문량 | 1 |
| 시장 가용성 | 2022-03-31 |
| 패키징 | |
|---|---|
| 패키징 유형 | 박스 |
| 패키징 특성 | 운반 포장 |
| 팔레트당 개수 | 30 |
| 레이어당 개수 | 1 |
| 치수 및 중량 | |
|---|---|
| 패키징 포함 길이 치수 | 515 mm |
| 길이 L | 484 mm |
| 패키징 포함 높이 치수 | 250 mm |
| 높이 H | 221 mm |
| 패키징 포함 너비 치수 | 205 mm |
| 너비 W | 190 mm |
| 총중량 약 m | 18 kg |
| 순중량 약 m | 17 kg |
적용범위
범용 급수용 및 농업용수, 관개용수 급수용, 냉각수 순환용등
사용조건
음용수, 냉난방수, 응축수 등 점도가 높지 않고 섬유질이나 마모를 일으킬 수 있는 이물질이 포함되지 않은 유체
(기타 액질의 적용 시 사전 영업 문의)
구조
횡형 다단펌프로 임펠러, 디퓨저, 펌프케이싱은 스테인리스 스틸(AISI 304)로 이루어져 있습니다.
모든 재질은 독일 KTW 및 영국 WRAS의 음용수 적용적합 판정을 받았습니다.
| 운전 데이터 |
|---|
| 제품 데이터 | |
|---|---|
| 최소 액체 온도 Tmin | -15 °C |
| 최대 액체 온도 Tmax | 110 °C |
| 최소 주위 온도 Tmin | -15 °C |
| 최대 주위 온도 Tmax | 40 °C |
| 최대 운전 압력 PN | 10 bar |
| 모터 데이터 | |
|---|---|
| 메인 연결부 | 3~380 V, 60 Hz |
| 전압 공차 | ±10 % |
| 모터 정격 출력 P2 | 2,2 kW |
| 정격 전류 IN | 4,6 A |
| 정격 속도 n | 3470 1/min |
| 절연 등급 | F |
| 보호 등급 | IPX4 |
| 재질 | |
|---|---|
| 펌프 하우징 | Stainless steel 1.4301 |
| 임펠러 | Stainless steel 1.4301 |
| 샤프트 | Stainless steel 1.4301 |
| 씰/개스킷 소재 | EPDM |
| 설치 정보 | |
|---|---|
| 흡입측 배관 연결부 DNs | Rp 1¼ |
| 토출측 배관 연결부 DNd | Rp 1 |
| 주문 정보 | |
|---|---|
| 브랜드 | Wilo |
| 제품 명칭 | MHI406I/P |
| 순중량 약 m | 17 kg |
| 상품 번호 | 3086969 |
설치 및 사용 설명서
MHI OM_EN
| Article Number | 3103099 |
| Edition | 2021-07 |
| Number of pages | 16 |
| 언어 | en, ko |
PDF (953 KB)Group Statement
REACH 규정
| Edition | 2021-05 |
| Number of pages | 5 |
| 언어 | 스페인어 |
PDF (271 KB)
