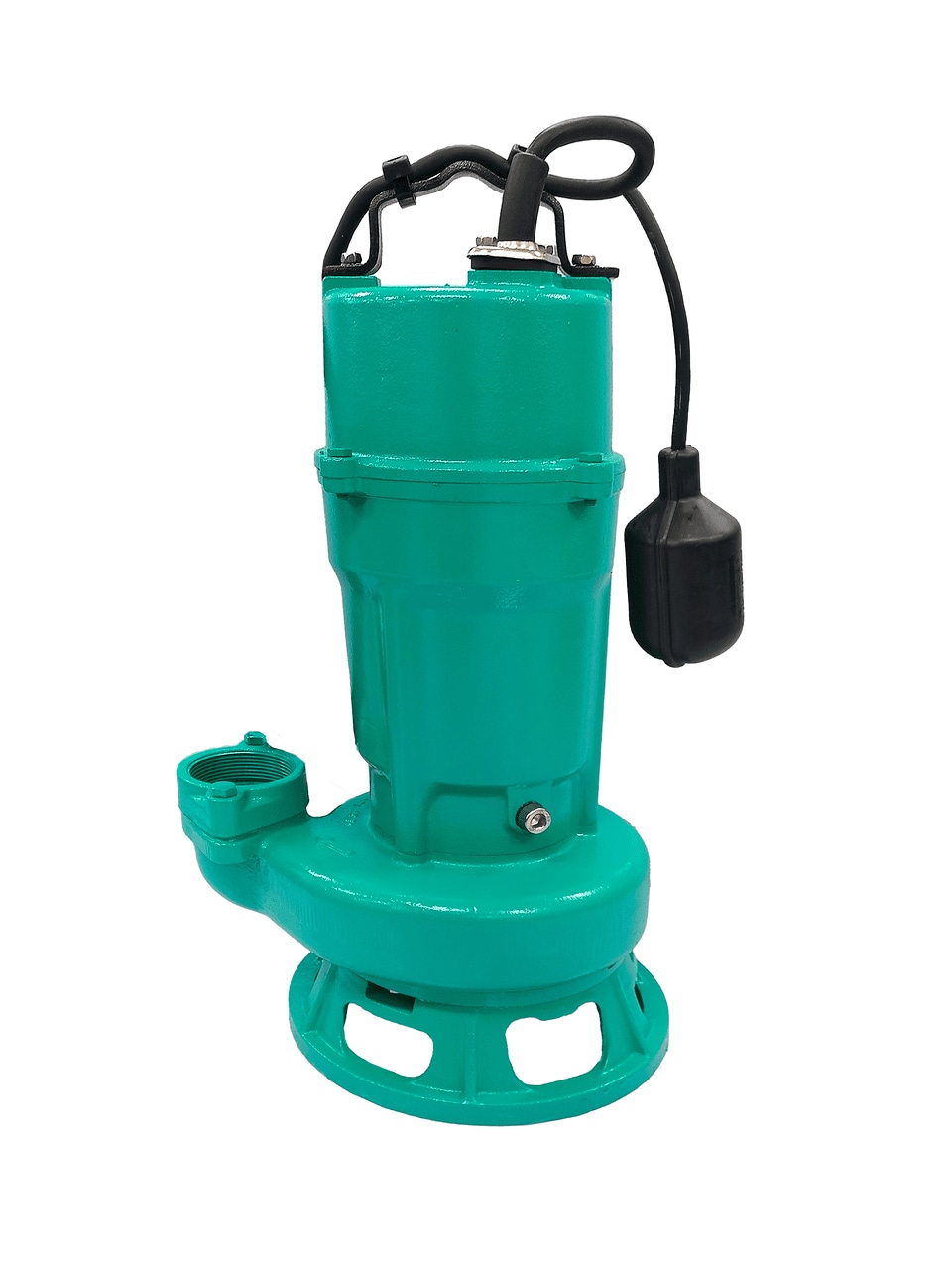

PDN-1405MA/H | Wilo

PDN-1405MA/H

상품 번호 : 3118191

성능 및 유체 정보
토출 구경	G 2
유압 장치의 이물통과경	32 mm
유압장치 타입	임펠러
최대 침수 깊이	2 m
최대 양정 H_max	18,9 m
최대 유량 Q_max	26,2 m³/h
최소 액체 온도 T_min	3 °C
최대 액체 온도 T_max	40 °C
최소 주위 온도 T_min	3 °C
최대 주위 온도 T_max	40 °C

모터 데이터
메인 연결부	1~220 V, 60 Hz
전압 공차	±10 %
모터 정격 출력 P₂	0,95 kW
정격 전류 I_N	6,1 A
기동 전력 I	33,6 A
역률 cos φ₁₀₀	0,91
기동 방식	다이렉트 온라인(DOL)
극 개수	2
절연 등급	F
모터 보호 등급	IP68

케이블

장비 / 기능
전원 커넥터	예
플로트 스위치	예

재질
펌프 하우징	EN-GJL-120
임펠러	EN-GJL-200
샤프트	Stainless steel 1.4006
씰/개스킷 소재	NBR

설치 정보
입력단자 연결부	-
출력단자 연결부	G 2

Ouline drawing_PDN-1405MA/H

치수 H	476 mm
치수 H1	338 mm
치수 H2	139 mm
치수 H3	139 mm
치수 L	194 mm
치수 w1	130 mm

제품 데이터
브랜드	Wilo
제품 명칭	PDN-1405MA/H
상품 번호	3118191
EAN 번호	-
색상	녹색/흑색
최소 주문량	1
시장 가용성	2022-09-04

패키징
패키징 유형	박스
패키징 특성	판매 포장
팔레트당 개수	24
레이어당 개수	12

치수 및 중량
패키징 포함 길이 치수	300 mm
길이 L	263 mm
패키징 포함 높이 치수	550 mm
높이 H	476 mm
패키징 포함 너비 치수	260 mm
너비 W	194 mm
총중량 약 m	28 kg
순중량 약 m	25,5 kg

디자인

간헐적으로 작동되는 고정식 및 이동식 우물 설치용 수중 펌프.

용도

가정영역 운전 :

배설물이 포함되지 않은 오폐수

폐수(소량의 모래 및 자갈 포함)

구조

볼텍스 임펠러가 있는 배수용 펌프.

세로형 나삿니 커넥션과 볼텍스 임펠러가 있는 배수 펌프.

주물소재의 펌프 하우징, 플라스틱 소재의 임펠러.

표면이 냉각된 1~ 교류 전류 모터, 운전 콘덴서가 통합되어 있고 자체 전환식 열 모터 모니터링 기능이 탑재됨.

스테인리스 스틸 소재의 모터 하우징.

이중 씰이 있는 오일 주입형 밀봉 챔버: 모터쪽에는 회전 샤프트 씰이 설치되어 있고, 펌프 면에는 미케니컬 씰이 설치되어 있음.

I형타입의 플러그와 플로우 스위치가 장착된 분리 가능한 연결 케이블.

운전 데이터

제품 데이터
유압장치 타입	임펠러
유압 장치의 이물통과경	32 mm
최대 침수 깊이	2 m
액체 온도 T	3 °C
최대 액체 온도 T_max	40 °C

모터 데이터
메인 연결부	1~220 V, 60 Hz
전압 공차	±10 %
역률 cos φ₁₀₀	0,91
모터 정격 출력 P₂	0,95 kW
정격 전류 I_N	6,1 A
기동 전력 I	33,6 A
기동 방식	다이렉트 온라인(DOL)
절연 등급	F
보호 등급	IP68

케이블
전원 커넥터	예

장비 / 기능
플로트 스위치	예
레벨스위치	no

재질
펌프 하우징	EN-GJL-120
임펠러	EN-GJL-200
샤프트	Stainless steel 1.4006
씰/개스킷 소재	NBR

설치 정보
흡입측 배관 연결부 DNs	-
토출측 배관 연결부 DNd	G 2

주문 정보
브랜드	Wilo
제품 명칭	PDN-1405MA/H
순중량 약 m	25,5 kg
상품 번호	3118191
