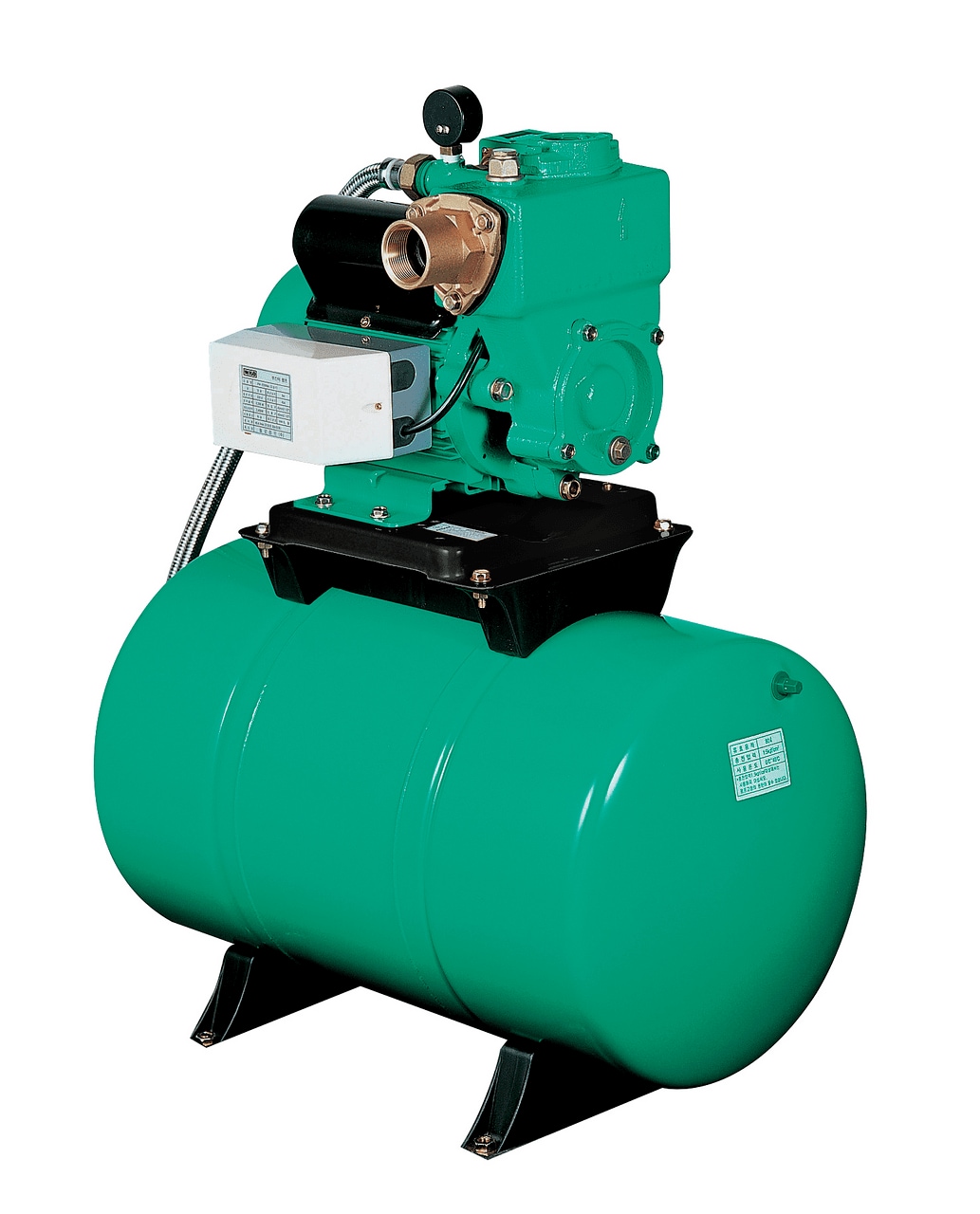

PW-2200UA/P
상품 번호 : 3087074
| 성능 및 유체 정보 | |
|---|---|
| 최대 운전 압력 PN | 8 bar |
| 토출 구경 | G 1½ |
| 최소 액체 온도 Tmin | 5 °C |
| 최대 액체 온도 Tmax | 40 °C |
| 최소 주위 온도 Tmin | 0 °C |
| 모터 데이터 | |
|---|---|
| 메인 연결부 | 3~380 V, 60 Hz |
| 모터 정격 출력 P2 | 2,2 kW |
| 정격 전류 IN | 8,7 A |
| 정격 속도 n | 3490 1/min |
| 역률 cos φ100 | 77,30 |
| 절연 등급 | F |
| 보호 등급 | IPX4 |
| 모터 보호 | 예 |
| 재질 | |
|---|---|
| 임펠러 | C3771 (CuZn39Pb2) |
| 설치 정보 | |
|---|---|
| 흡입측 배관 연결부 DNs | G 1½ |
| 토출측 배관 연결부 DNd | G 1½ |
PW-2200MA, 2200UA/P outline drawing
| 치수 H | 830 mm |
| 치수 H1 | 760 mm |
| 치수 L1 | 335 mm |
| 치수 L | 742 mm |
| 치수 w1 | 150 mm |
| 제품 데이터 | |
|---|---|
| 브랜드 | Wilo |
| 제품 명칭 | PW-2200UA/P |
| 상품 번호 | 3087074 |
| EAN 번호 | - |
| 색상 | 녹색/은색 |
| 최소 주문량 | 1 |
| 시장 가용성 | 2016-12-31 |
| 패키징 | |
|---|---|
| 패키징 유형 | 박스 |
| 패키징 특성 | 운반 포장 |
| 치수 및 중량 | |
|---|---|
| 패키징 포함 길이 치수 | 562 mm |
| 길이 L | 450 mm |
| 패키징 포함 높이 치수 | 998 mm |
| 높이 H | 830 mm |
| 패키징 포함 너비 치수 | 860 mm |
| 너비 W | 742 mm |
| 총중량 약 m | 61 kg |
| 순중량 약 m | 51 kg |
특장점
- 수압이 약하고 일정치 않은 고지대 사용에 적합
- 건축비용이 절감(옥상 물탱크 불필요)
- 고흡상의 최적설계
- 우물용으로 적합
- 압력스위치 동작범위 조정 가능 (PW-2200MA, 2200UA/P)
- IE3 프리미엄 효율 등급 모터 적용 ("/P" 모델)
용도
- 중형빌딩, 다세대주택 (가압용)
- 복합상가 및 대형음식점 등
| 운전 데이터 |
|---|
| 제품 데이터 | |
|---|---|
| 최대 운전 압력 PN | 8 bar |
| 최소 액체 온도 Tmin | 5 °C |
| 최대 액체 온도 Tmax | 40 °C |
| 최소 주위 온도 Tmin | 0 °C |
| 재질 | |
|---|---|
| 임펠러 | C3771 (CuZn39Pb2) |
| 펌프 하우징 | EN-GJL-120 |
| 모터 데이터 | |
|---|---|
| 메인 연결부 | 3~380 V, 60 Hz |
| 전압 공차 | ±10 % |
| 모터 정격 출력 P2 | 2,2 kW |
| 정격 전류 IN | 8,7 A |
| 정격 속도 n | 3490 1/min |
| 절연 등급 | F |
| 보호 등급 | IPX4 |
| 설치 정보 | |
|---|---|
| 흡입측 배관 연결부 DNs | G 1½ |
| 토출측 배관 연결부 DNd | G 1½ |
| 주문 정보 | |
|---|---|
| 브랜드 | Wilo |
| 제품 명칭 | PW-2200UA/P |
| 순중량 약 m | 51 kg |
| 상품 번호 | 3087074 |
설치 및 사용 설명서
Wilo-3105151_MANUAL_PW,PU_KR
| Article Number | 3105151 |
| Edition | 2021-XX |
| Number of pages | 16 |
| 언어 | ko |
