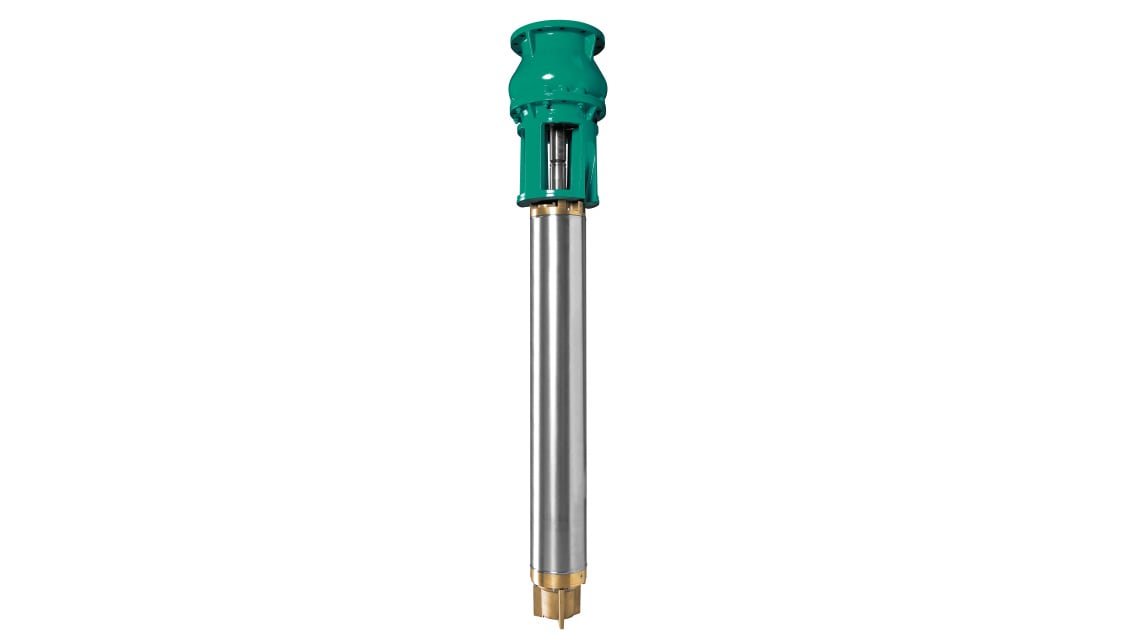

Wilo-Actun ZETOS
De efficiënte onttrekking van ongezuiverd water/bronwater voor elk toepassingsgebied
De efficiënte onttrekking van ongezuiverd water/bronwater voor elk toepassingsgebied
De Wilo-Actun ZETOS is onze universele oplossing voor een efficiënte onttrekking van ongezuiverd water/bronwater, of het nu gaat om gemeentelijke watervoorziening, landbouw of mijnbouw. Met het hoogste pomprendement in zijn klasse tot 86 % is hij ideaal voor energiebesparende watervoorziening in bijna elk proces. Het sterke roestvrijstalen fijne gietwerk en het robuuste design garanderen een lange levensduur en een constant hoog rendement, juist onder moeilijke omstandigheden, bijvoorbeeld bij een hoog zandgehalte van tot 150 g/m3.
Aanbevolen dienstverlening
De voordelen voor u
- Energiebesparende watervoorziening dankzij het hoogst mogelijke pomprendement tot wel 86%
- Rendabel bedrijf op basis van het hoogste totaalrendement in deze klasse met permanente magneetmotor
- Hoge betrouwbaarheid door een bijzonder corrosiebestendig hydraulisch systeem dat volledig uit fijn gegoten roestvrij staal in 1.4408 (AISI 316) bestaat
- Hoge slijtvastheid: max. zandgehalte van maximaal 150 g/m³
- ACS-goedkeuring voor gebruik als drinkwater
- Ongecompliceerd onderhoud, eenvoudige installatie en demontage
Milieuvriendelijke eigenschappen
- Lange levensduur - zelfs in mijnbouwtoepassingen - dankzij het gebruik van hoogwaardige materialen
- Hoge CO2-besparingen dankzij efficiënte pomphydrauliek en permanente magneetmotoren
- Grotere betrouwbaarheid dankzij servicevriendelijk ontwerp en optionele Ceram CP-coating
- Duurzame en CO2-neutrale productie en processen in onze Europese fabrieken
Bouwtype
Meertraps onderwatermotorpomp van fijn roestvrij staal in geleed bouwtype voor verticale en horizontale installatie.
Toepassing
- Bronnen en regenwaterreservoirs
- Beregening en irrigatie
- Grondwaterverlaging
- Drukverhoging
- Offshore-installaties
- Brandblusinstallaties
- Geothermie- en thermaaltoepassingen
- Mijnbouw
Vloeistoffen
Voor het transport in industriële bereiken van:
- Drinkwater (ACS-goedkeuring, motorafhankelijk)
- Bedrijfswater met een max. zandgehalte van 150 g/m³
- Meerwater
Uitrusting/functie
- Met of zonder geïntegreerde terugslagklep
- NEMA-koppeling tot nominale grootte motor 8"
- Wilo standaardaansluiting vanaf nominale grootte motor 10"
Type-aanduiding
Voorbeeld: | Wilo-Actun ZETOS-K8.130-17 + NU 711-2/130 |
Hydraulica | Actun ZETOS-K8.130-17 |
Actun | Productfamilie |
ZETOS | Serie van gegoten roestvrij staal |
K | Pomptype |
8 | Diameter van het hydraulische systeem in inch |
130 | Debiet in m³/h bij optimaal punt bij 50 Hz |
17 | Aantal trappen van het hydraulisch systeem |
Motor | NU 711-2/130 |
NU | Onderwatermotor |
711 | Maat:
|
2 | Aantal polen |
130 | Motorafhankelijke definitie:
|
Technische gegevens
Hydraulica
- Max. debiet: 765 m³/h
- Max. opvoerhoogte: 640 m
- Max. mediumtemperatuur: 70 °C
- Max. zandgehalte: 100 g/m³ (K12), 150 g/m³ (K8, K10)
- Persaansluiting
- K8: G 5, DN 100/PN 10/16, DN 125/PN 10/16, DN 150/PN 10/16
- K10: G 6, DN 150/PN 10/16, DN 150/PN 40
- K12: 8-8 NPT, DN 200/PN 10/16, DN 200/PN 25, DN 200/PN 40
Motor
- Netaansluiting: 3~400 V, 50 Hz ±10 %; 3~460 V, 60 Hz ±10 %
- Max. mediumtemperatuur: 60 °C, afhankelijk van het motortype en de stroomsnelheid van de motor
- Bedrijfssituatie ondergedompeld: S1
- Max. aantal starts:
- NU 5 ..., NU 6 ..., NU 7 ... = 20/h
- NU 8 ..., NU 9 ..., NU 122 ... = 10/h
- NU 160 = 5/h
- Max. dompeldiepte:
- NU 5 ..., NU 711 = 350 m
- NU 6 ..., NU 701, NU 8 ..., NU 9 ..., NU 12 ..., NU 16 ... = 300 m
- Beschermingsklasse: IP68
- Regelbereik voor frequentieomvormer:
- Asynchroonmotoren: NU 501, NU 701 = 30 ... 50 Hz
- Asynchroonmotoren: NU 611, NU 801, NU 811, NU 911, NU 122, NU 160 = 25 ... 50 Hz
- Permanente magneetmotoren: NU 512, NU 612, NU 711, NU 812 = 60 ... 100 Hz
- Na overleg met de fabrikant kunnen de motoren ook met een hogere frequentie worden gebruikt!
Constructie
Hydraulica

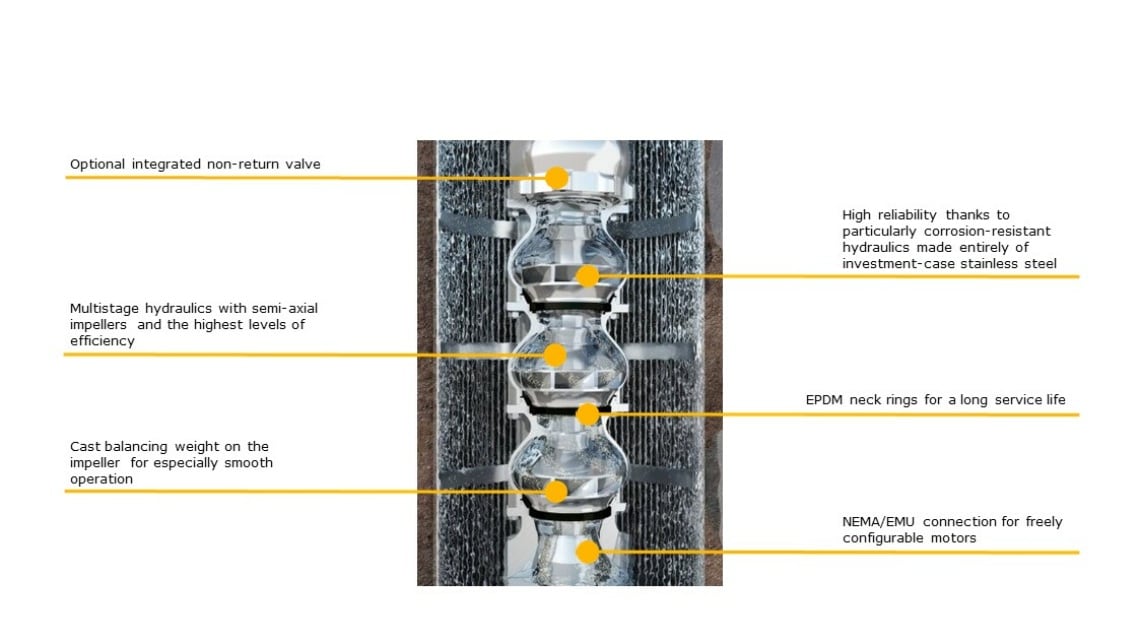

Meertraps onderwatermotorpomp met halfaxiaal hydraulisch systeem. Onderdelen van het huis en waaiers van fijn roestvrij staal (1.4408). Persaansluiting met schroefdraad- of flensverbinding, naar keuze met of zonder geïntegreerde terugslagklep. Motoraansluiting als standaard NEMA-aansluiting (tot 8") of standaard Wilo-aansluiting (vanaf 10").
Motor
Voor de aandrijving is er keuze uit asynchroon- en synchroonmotoren:
- Asynchrone draaistroommotor voor de directe- en sterdriehoekinschakeling:
- NU 501, NU 701: afgedichte, hermetisch dicht gegoten motor met lak geïsoleerde wikkeling, in hars gedrenkt
- NU 611, NU 811, NU 911, NU 122, NU 160: herwikkelbare motor met geïsoleerde PE2- of PVC-wikkeling
- Bedrijf aan de frequentieomvormer is toegestaan!
- Synchrone driefasige permanente magneetmotor voor de directe start:
- NU 512: afgedichte, hermetisch dicht gegoten motor met lak geïsoleerde wikkeling, in hars gedrenkt
- NU 612, NU 711, NU 812: herwikkelbare motor met geïsoleerde PE2-wikkeling
- Een frequentieomvormer is absoluut noodzakelijk!
Motormantel van staal, roestvrij staal of gegoten brons. Hydraulische aansluiting als standaard-NEMA-aansluiting (tot 8") of standaard Wilo-aansluiting (vanaf 10"). De afdichting van de motoras vindt plaats door een mechanische afdichting van massief materiaal siliciumcarbide. De motorlagers zijn zelfsmerend. Om de hoge axiaalkrachten op te nemen, is het axiaallager voorzien van kantelsegmenten. Het tegenaxiaallager neemt de negatieve axiaalkracht op.
Motoren van de serie NU 5…- en NU 7…-serie zijn gevuld met een water-glycol-mengsel. Alle andere motoren zijn gevuld met een water-glycerine-mengsel.
Koeling
- De motor wordt gekoeld door de vloeistof. Gebruik de motor altijd ondergedompeld.
- Neem de grenswaarden voor de max. mediumtemperatuur en minimale stromingssnelheid in acht.
- De verticale opstelling kan naar keuze met of zonder koelmantel plaatsvinden.
- Steun het aggregaat in horizontale opstelling met lagersteunen. Ter verbetering van de toevoerstroming kan er een anti-vortex plaat of een koelmantel worden gebruikt.
Leveringsomvang
- Aggregaat (hydraulisch systeem + motor) af fabriek voorgemonteerd
- Aansluitkabels volgens wensen van de klant
- Inbouw- en bedieningsvoorschriften
Opties
- Speciale spanningen
- Hogere mediumtemperaturen
- Flensadapter voor aanpassing op verschillende aansluitgroottes
- Drinkwater als motorvulling („T”-uitvoering)
- De uitvoering in de drukmantel dient voor de directe installatie van het aggregaat in het leidingsysteem. Standaard is hier geen terugslagklep ingebouwd. De maximale toevoerdruk bedraagt 10 bar.
Toebehoren
- Koelmantel
- Drukmantel
- Lagerstoelen en antiwervelplaat
- Overgangen
- Schakeltoestellen
- Frequentie-omvormer
- Uitgangsfilter
- Set kunststof kabelmoffen
