Energielabel voor pompen

Een blik in de achteruitkijkspiegel

Leidende Europese fabrikanten van pompen namen al in 2005 (via de Europese pomporganisatie Europump) het initiatief tot het gebruik van energiebesparende pompen. Daarbij ging het om natloperpompen en deelname was vrijwillig. Dit project was een voorbeeld van hoe de sector op eigen initiatief de voorkeur geeft aan wetgeving om milieubewustwording te stimuleren en het energieverbruik terug te dringen.

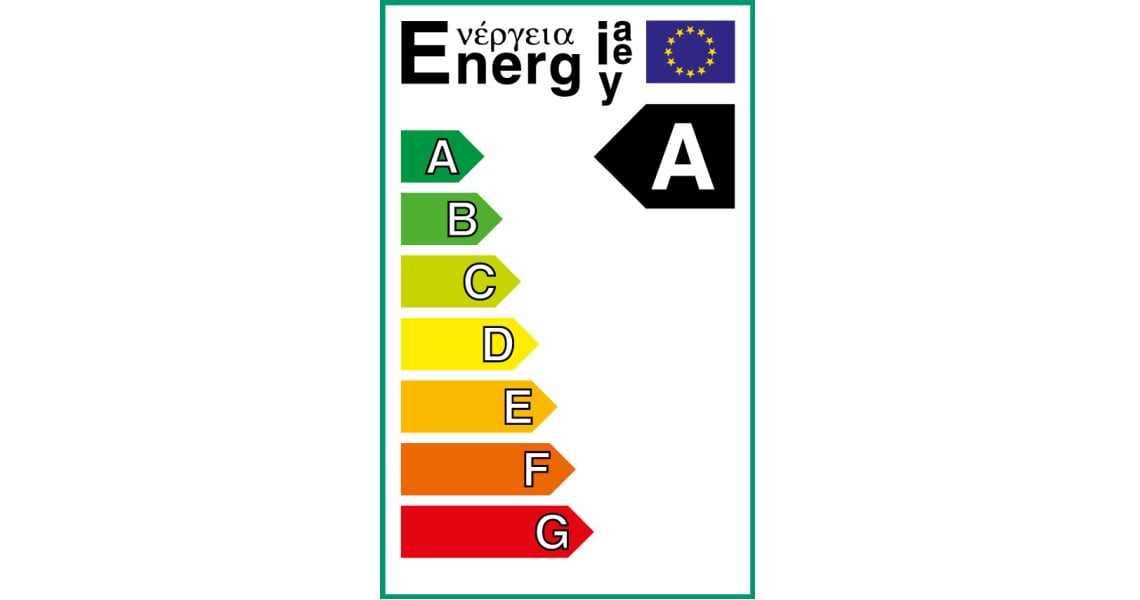

De toegepaste markering had grotendeels dezelfde structuur die tegenwoordig wordt gebruikt in koelkasten, wasmachines en lichtbronnen.

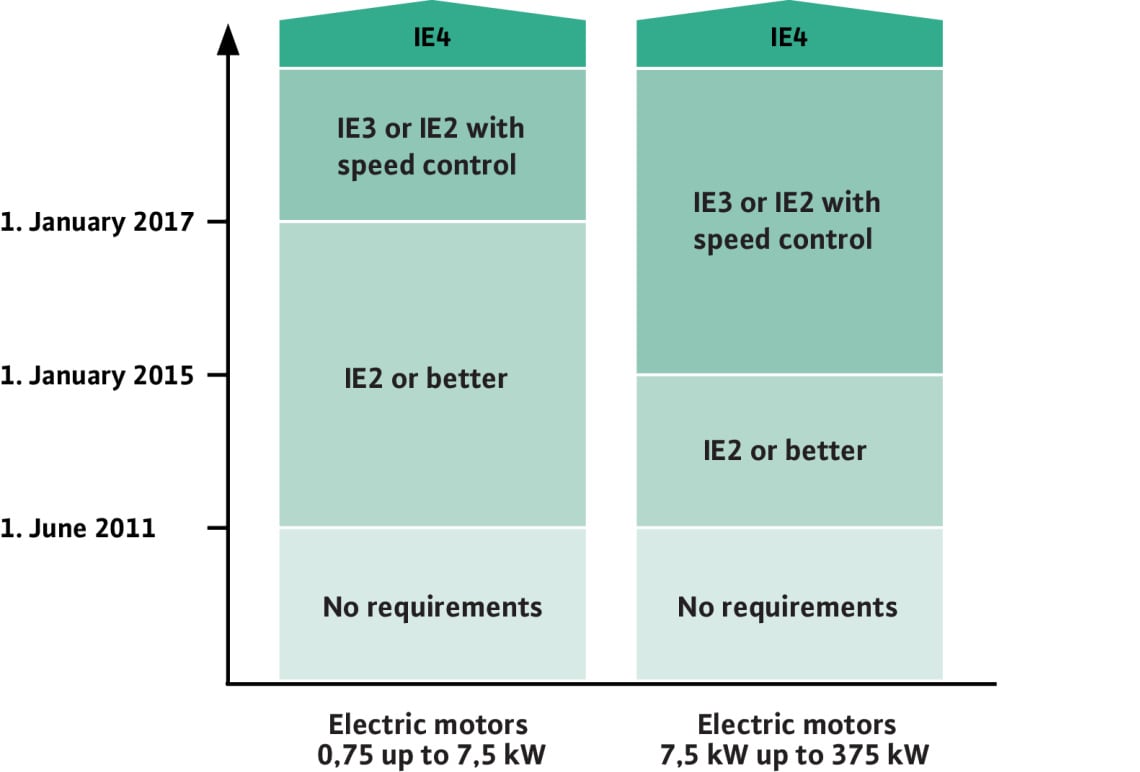

ErP directive glanded diagram

De klasse IE5 komt in deze tabel nog niet voor. Toepassing van deze klasse is op dit moment nog niet verplicht, maar er zijn al pompen op de markt die aan de limieten van IE5 voldoen, bijvoorbeeld de Wilo-Stratos GIGA-circulatiepomp en de Wilo-Helix EXCEL-drukverhogingspomp.

Europa stelt nieuwe energienormen voor pompen

Met de ErP Richtlijn van de Europese Commissie trad in 2011 voor het eerst een richtlijn voor pompen in werking. Het belangrijkste verschil met eerdere richtlijnen was dat die richtlijn niet langer vrijwillig was en door alle landen binnen de EU moest worden nageleefd bij de verkoop van pompen. Deze eerste richtlijn gold voor alle droogloperpompen, zowel circulatiepompen als drukverhogingspompen.

De richtlijn omvatte ook regels voor de efficiëntie van elektrische motoren, en de eerder toegepaste indexmarkering EFF1-EFF3 werd vervangen door de Internationale Efficiëntie-index (IE).

De onderstaande tabel laat de geleidelijk strenger wordende eisen zien.

Voor natloperpompen volgde er op 1 januari 2013 nog een EU-regelgeving in het kader van de ErP Richtlijn. In deze nieuwe regelgeving werd een energie-efficiëntie-index (EEI) gedefinieerd waaraan pompen voortaan moesten voldoen. In de eerste fase werd deze index bepaald op 0,27 voor 1 augustus 2015 om later te worden verlaagd naar 0,23 nu (2018). Motoren vallen ook onder deze richtlijn.

Als gevolg hiervan is het gemiddelde energieverbruik van nieuwe natlopercirculatiepompen aanzienlijk gedaald.

Om een indruk te geven van de potentiële energiebesparing: de Europese Commissie schat dat we in 2020 in de EU een jaarlijkse energiebesparing van 23 TWh kunnen realiseren, vergelijkbaar met de energieproductie van zes middelgrote kolencentrales.

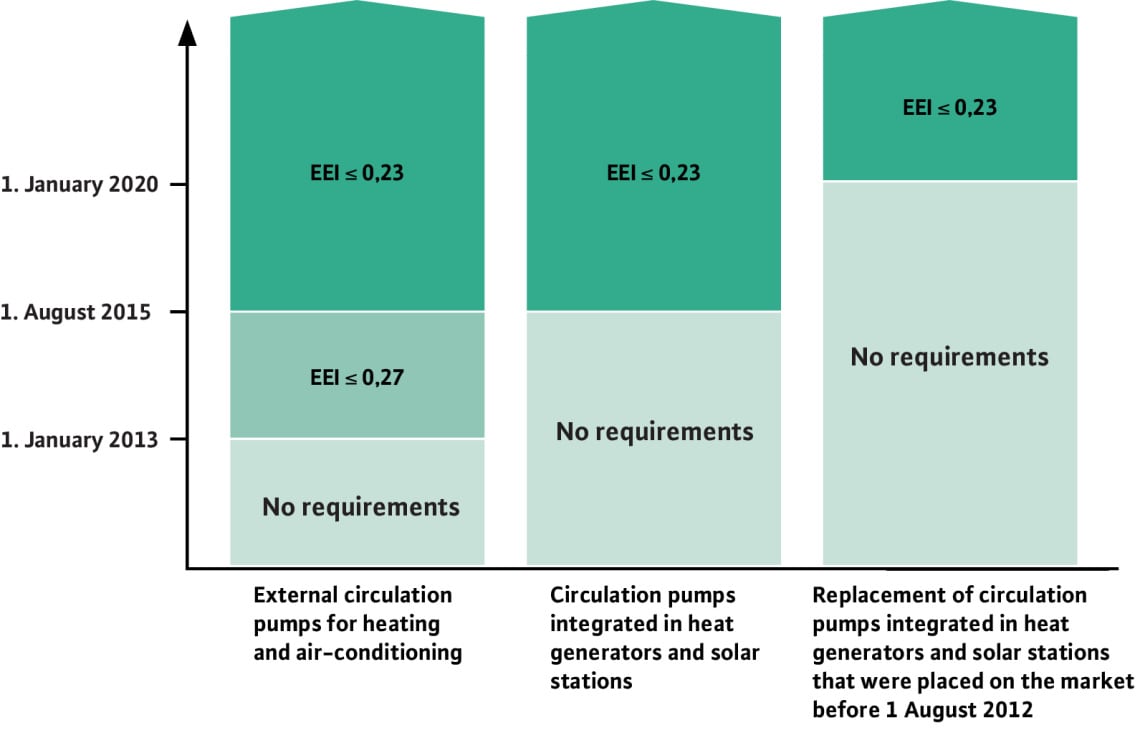

De onderstaande tabel bevat een tijdschema met de verschillende soorten installaties verdeeld in de verschillende stappen.

ErP directive glandless diagram

Verklaring van de tabel. De richtlijn geldt niet voor pompen die bedoeld zijn voor drinkwaterinstallaties. Om te voorkomen dat pompen van dit type worden toegepast in verwarmingssystemen, moeten pompen voorzien zijn van een label waarop het bedoelde gebruik of het applicatietype is vermeld.

Het hydraulische systeem bij droogloperpompen

De bovengenoemde EI-index geldt alleen voor de efficiëntie van de motoren van droogloperpompen. Voor een holistische aanpak en om de efficiëntie van pompen in het algemeen te verhogen, kwam er in 2013 een richtlijn voor de efficiëntie van hydraulische systemen: de MEI-index. MEI staat voor Minimum Efficiency Index en het betreft hier een dimensieloze factor.

De index geeft het percentage weer van op een bepaald moment verkochte pompen met een lage hydraulische efficiëntie. Bijvoorbeeld: MEI 0,4 betekent dat 40 procent van de pompen op de markt niet aan de huidige eisen voldoet. De eis van de MEI-index geldt voor zowel droogloperpompen als voor meerstapspompen en boorgatpompen.

Vanaf 1 januari 2013 gold MEI ≥ 0,1.
Vanaf 1 januari 2015 gold MEI ≥ 0,4.

Op dit moment (2018) is er geen indicatie voor wanneer MEI ≥ 0,7 als eis wordt gesteld. Voorbeelden van pompen die al voldoen aan het framework van MEI ≥ 0,7 zijn de Wilo-Stratos GIGA-circulatiepomp en de drukverhogingspompen en booster plants uit de Wilo-Helix-serie.

EU flags

Hoe ziet de toekomst eruit?

Om ervoor te zorgen dat het juiste effect wordt bereikt, worden de richtlijnen om de vijf jaar herzien. Daarbij kan het onder meer gaan om wijziging van het bereik of om striktere regels.

Een voorstel voor toekomstige eisen voor natloperpompen is het stellen van energie-eisen voor de SHW-circulators die mogelijk vanaf 2022 van kracht zullen worden, mits een bruikbaar laadprofielmodel kan worden geïmplementeerd.

De nieuwste concepten voor een aangepaste richtlijn voor motoren laten een verschuiving zien van IE2+VSD naar IE3 in 2020, en voor 2022 zijn onder andere in voorbereiding uitbreiding van de motormaten (aan de bovenkant en aan de onderkant) en toevoeging van eenfasige motoren en EX-E- en EX-D-motoren. Voor onderwatermotoren (drainage en rioleringen) is er nog geen norm voor energie-efficiëntieklassen.

In combinatie met motoren is er ook een voorstel voor een IE-classificatie van de VSD (=frequentieomvormer) gepland.

Er wordt op dit moment gewerkt aan een regeling voor hergebruik, recycling, renovatie en efficiënt materiaalgebruik bij pompen. De ambitie is te komen tot een cradle-to-cradle benadering die in de toekomst voor alle producten met een ECO-ontwerp moet gaan gelden. Deze regeling zou onderdeel moeten worden van de bestaande richtlijnen.
