Wilo-RAIN3

Regenwaterhergebruik per touchscreen.

Wilo-RAIN3

Regenwaterhergebruik per touchscreen.

De Wilo-RAIN3 is een regenwaterinstallatie conform de normen EN 1717 en DIN 1989. De compactheid en diverse hydraulische aansluitmogelijkheden maken een eenvoudige en snelle oorspronkelijke installatie of vervanging mogelijk.

Tevens is de intuïtieve gebruikersinterface van het touchscreen met tal van intelligente functies zoals de zelfbeschermingsroutine, zeer comfortabel en betrouwbaar.

De voordelen voor u

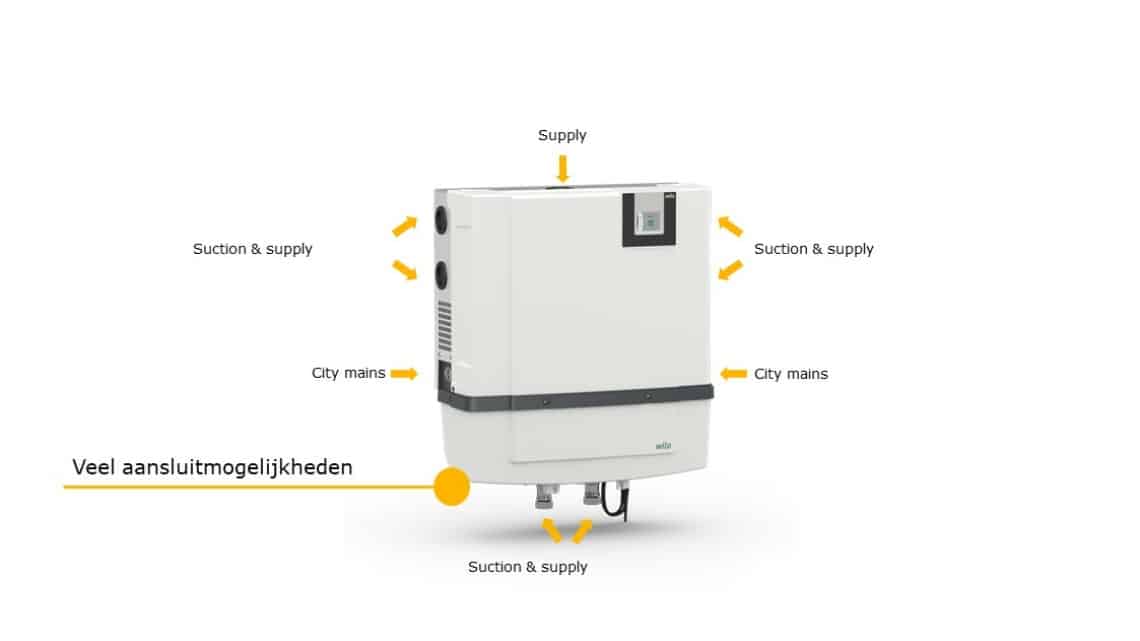

Eenvoudige installatie dankzij stekkerklaar systeem en compacte constructie met verschillende hydraulische aansluitmogelijkheden

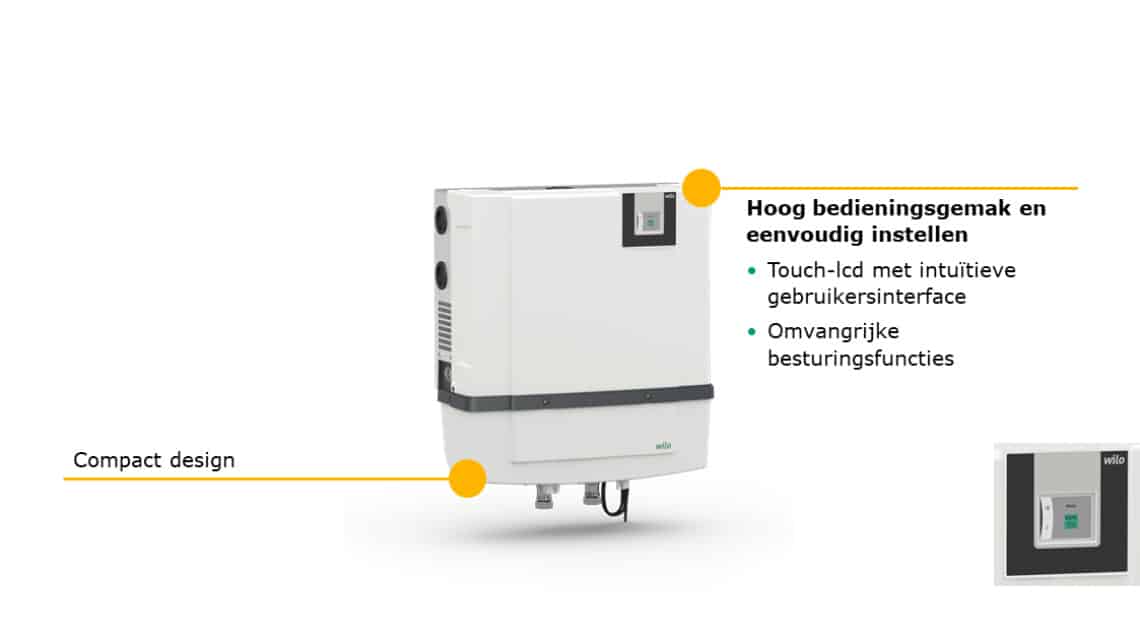

Hoog bedieningscomfort en eenvoudige instellingsmogelijkheden door een unieke combinatie van intuïtieve bediening via een lcd-aanraakscherm en uitgebreide functies
Hoge betrouwbaarheid dankzij geïntegreerde zelfbeschermingsroutines
Vanuit hygiënisch oogpunt veilig vanwege de breektank met beveiligingssysteem conform DIN 1989 en EN 1717
Besturing kan voor de Wilo-service worden geüpdatet via wifi

Kan ik de pomp gebruiken voor afvalwater uit toiletten?

Nee, deze pomp is alleen bedoeld voor afvalwater zonder fecaliën volgens EN 12050-2.

Kan ik de pomp gebruiken voor afvalwater uit een keuken?

Nee, deze pomp is alleen bedoeld voor afvalwater zonder fealiën volgens EN 12050-2.

Wat is het laagste waterniveau dat met deze pomp kan worden bereikt?

Het laagste niveau zou het niveau van zuigaansluiting zijn, maar dan kan lucht in het hydraulisch systeem komen. Daarom is de hoogte van de pompbehuizing vastgelegd als het laagste waterniveau.
Een verplaatsbare versie van de pomp kan handmatig worden bediend tot lucht in het hydraulisch systeem komt.

Voor vaste installaties kan onder vloerniveau een kleine pompput worden geïnstalleerd, zoals mogelijk is met ons Wilo-Drainlift Box-systeem.

Ik wil twee monofasige pompen installeren die voorzien zijn van een vlotterschakelaar: hoe kan ik de vlotter van elke pomp gebruiken?

U dient de schakelinrichting van de vlotter uit te schakelen door deze met de vlotter naar boven te zetten, waarna u een bedieningspaneel met aanbevolen toebehoren gebruikt. Maar nog beter is om, indien nog mogelijk, een pomp zonder vlotterschakelaar te kiezen.

Wilo-RAIN3

Bouwtype

Stekkerklare installatie voor regenwaterhergebruik met enkelpompen

Toepassing

De regenwaterhergebruikinstallatie is ontworpen voor toepassingen die geen drinkwatervoorziening nodig hebben, zoals:

Stortbak van het toilet
Wasmachines
Irrigatie van de tuin

(Controleer of de toepassing voldoet aan de lokale voorschriften)

Uitrusting/functie

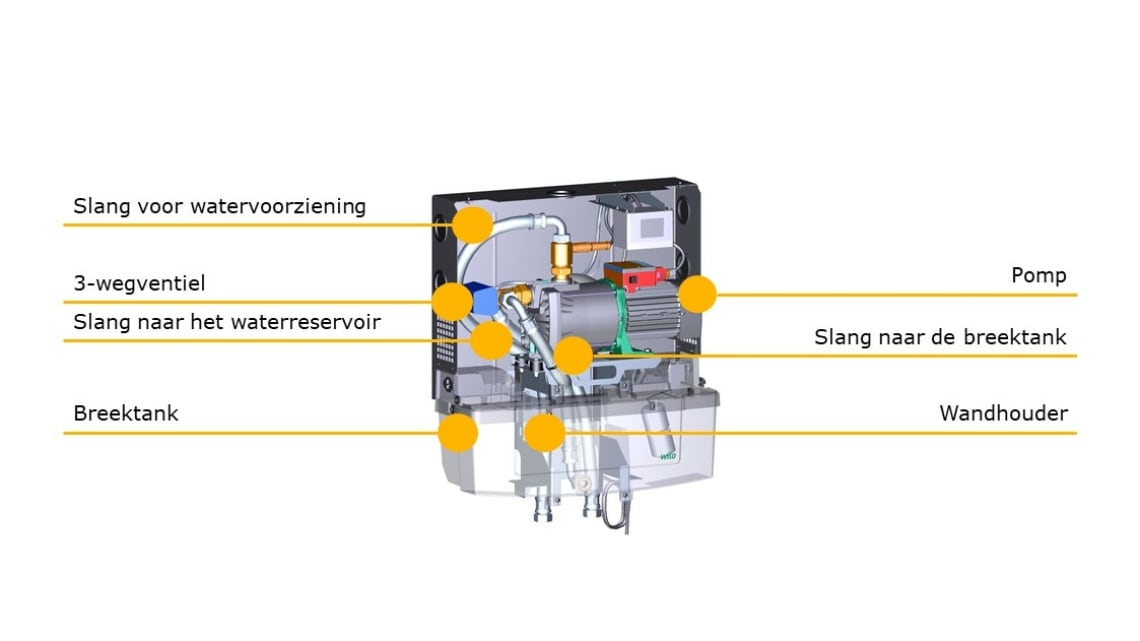

Stekkerklare module in compacte bouwwijze, bestaande uit:

HiMulti 3 P zelfaanzuigende centrifugaalpomp, gemonteerd op een basisframe met trillingsdempers
11 l breektank voor de suppletie van vers water met vlotterkraan
3-wegsventiel
Afdekking voor en achter
aansluiting aan de perszijde, slang Rp 1"
aansluiting aan de zuigzijde, slang Rp 1"
aansluiting voor het openbare watervoorzieningsnet R ¾"
1,5 m netaansluitingskabel en stekker
4…20 mA vulpeilsensor met 20 m kabel voor bewaking van het regenwaterpeil in de opslagtank
4…20 mA druksensor
In de breektank geïnstalleerde overloopsensor
Akoestisch alarm
Potentiaalvrij contact beschikbaar voor optioneel extern alarm of storingsmelding
Relais voor optionele dompelpomp (waterreservoirpomp)
Elektronische besturingseenheid
LCD-kleurentouchscreen

Hoofdfuncties:

Volautomatisch regenwaterhergebruik
Bedrijfs- en storingsmeldingen
Protocollering van de laatste 10 storingen
Droogloopbeveiliging pomp
Zelfaanzuigondersteuning
Automatische waterverversing breektank
Permanente weergave voor het vulpeil in het waterreservoir, installatiedruk aan de perszijde, bedrijfsstatus van de besturingsinterface

Type-aanduiding

Voorbeeld:	Wilo-RAIN3-25 EM
Wilo	Merkaanduiding
RAIN	Installatie voor regenwaterrecuperatie
3	Productniveau
2	Nominaal debiet Q in m³/h
5	Aantal waaiers
EM	Eenfasig

Technische gegevens

Netaansluiting: 1~230 V, 50 Hz.
Netaansluitingskabel: 1,5 m lengte
Beschermingsklasse: IPX4
Motor met geïntegreerde thermische motorbeveiligingssonde
Max. werkdruk: 8 bar
Activeringsdruk: 1,5 bar
Max. aanzuighoogte: 8 m
Max. mediumtemperatuur: +5 °C tot +30 °C
Omgevingstemperatuur: +5 °C tot +40 °C
Breektank-volumes 11 liter
Nominale aansluitgroottes:
- Persaansluiting Rp 1" schroefdraad-wartelmoer
- Zuigaansluiting Rp 1" schroefdraad-wartelmoer
- Aansluiting voor het openbare watervoorzieningssysteem op de vlotterkraan R ¾" (buitendraad)

Materialen

HiMulti 3 P:

Pomphuis van technopolymeer
Waaiers en trappenhuis van Noryl 30% GF
Pompafdekking en as van roestvrij staal
Mechanische afdichting van keramiek/koolstof

Constructie

Stekkerklare enkelpompen-watervoorzieningsinstallatie als compacte module voor eengezinswoningen en kleine utiliteitsbouw.

De installatie voldoet aan de criteria van DIN 1989 en EN 1717.

Alle onderdelen die met het medium in aanraking komen zijn corrosievrij.

Toestand bij levering

Stekkerklare installatie voor regenwaterhergebruik met bevestigingsmateriaal
Inbouw- en bedieningsvoorschriften
4..20 mA vulpeilsensor
Sticker "Tegen vorst beschermen"
Sticker "Geen drinkwater"

Wilo-RAIN3

Aantal hits: 3

Productaanduiding	Netaansluiting	Nominaal motorvermogen P₂	Gewicht bruto ca. m	Artikelnummer
RAIN3-24 EM	1~230 V, 50 Hz	0,4 kW	28,5 kg	2551471
RAIN3-25 EM	1~230 V, 50 Hz	0,5 kW	28,9 kg	2551472
RAIN3-45 EM	1~230 V, 50 Hz	0,8 kW	30,9 kg	2551473
