Wilo-Comfort CO-/COR-Helix V.../CC

Baureihenbeschreibung

Besonderheiten/Produktvorteile

  • Robustes System nach DIN 1988 (EN 806)
  • Hocheffiziente Pumpenhydraulik
  • Druckverlustoptimierte Gesamtanlage
  • 2 bis 6 parallel geschaltete, vertikale Edelstahl-Hochdruckkreiselpumpen der Baureihe Helix V
  • Komfort Steuer-/Regelgerät CC, mit erweiterten Funktionen, Mikrocomputersteuerung und Touch-Display, ohne bzw. mit Frequenzumformer zur stufenlosen Regelung der Grundlastpumpe

Bauart

Hocheffiziente, anschlussfertige Wasserversorgungsanlage (normalsaugend) mit 2 bis 6 parallel geschalteten, vertikal angeordneten Edelstahl-Hochdruckkreiselpumpen in Trockenläuferausführung der Baureihe Helix V, inkl. Comfort Controller CC (verfügbar mit und ohne Frequenzumformer)

Einsatz

  • Vollautomatische Wasserversorgung und Druckerhöhung im Zulaufbetrieb aus dem öffentlichen Wassernetz oder einem Vorratsbehälter für private, gewerbliche, industrielle und kommunale Anwendungen (z.B. Wohn-, Büro-, Verwaltungsgebäude, Hotels, Krankenhäuser, Handwerks-, Industriebetriebe, Wasserversorgungsunternehmen).
  • Förderung von Trinkwasser und Brauchwasser, Kühlwasser, Löschwasser (außer für Feuerlöschanlagen gemäß DIN14462 und mit Genehmigung der örtlichen Brandschutzbehörden) oder anderen Gebrauchswässern die die verwendeten Werkstoffe weder chemisch noch mechanisch angreifen und keine abrasiven oder langfaserigen Bestandteile enthalten

Ausstattung/Funktion

  • 2-6 Pumpen pro Anlage der Baureihen Helix V 4 bis Helix V 52 mit IE2-Normmotor, einschließlich 7,5 kW und größer IE3-Normmotor (optional für kleinere Motorleistung)
  • Automatische Pumpensteuerung über Comfort Controller CC. Die COR-Anlagen sind zusätzlich mit einem Frequenzumformer im Schaltschrank ausgestattet.
  • Medienberührte Teile sind korrosionsfest
  • Grundrahmen aus Stahl verzinkt mit höhenverstellbaren Schwingungsdämpfern zur Körperschallisolierung
  • Verrohrung aus Edelstahl 1.4571
  • Absperrarmatur auf Saug- und Druckseite jeder Pumpe
  • Rückflussverhinderer auf der Druckseite jeder Pumpe
  • Membrandruckgefäß 8 l, PN16, Druckseite
  • Druckgeber, Druckseite
  • Manometer, Druckseite
  • Optional Wassermangelsicherung mit Manometer, Saugseite

Lieferumfang

  • Werkseitig montierte, anschlussfertige, auf Funktion und Dichtigkeit überprüfte Druckerhöhungsanlage
  • Verpackung
  • Einbau- und Betriebsanleitung
  • Transportösen zur Selbstmontage

Typenschlüssel

Bsp.:

Wilo-COR-4 Helix V 2203/1/K/CC

CO

Kompakte Druckerhöhungsanlage

R

Regelung der jeweiligen Grundlastpumpe durch Frequenzumformer im Schaltgerät

4

Anzahl der Pumpen

Helix V

Pumpenbaureihe

22

Nennvolumenstrom [m3/h] der Einzelpumpe

03

Stufenzahl der Einzelpumpe

1

Anzahl der abgedrehten Laufräder einer Pumpe

K

Mit Kartuschen-Gleitringdichtung

CC

Reglereinheit; CC = Comfort-Controller

Technische Daten

  • Netzanschluss 3~230 V/400 V ± 10%, 50 Hz
  • Medientemperatur max. 50 °C (70 °C optional)
  • Betriebsdruck 16 bar (25 bar optional)
  • Zulaufdruck 10 bar
  • Anschlussnennweiten enddruckseitig R 1½" - DN 200
  • Anschlussnennweiten zulaufseitig R 1½"- DN 200
  • Nenndrehzahl 2850 1/min
  • Schutzart IP 54 (Regelgerät CC)
  • Netzseitige Absicherung AC 3 entsprechend Motorleistung und EVU-Vorschriften
  • Zulässige Fördermedien (andere Medien auf Anfrage):Hinweis zu Fördermedien: Zulässige Fördermedien sind generell Wässer, die die verwendeten Werkstoffe weder chemisch noch mechanisch angreifen und keine abrasiven oder langfaserigen Bestandteile enthalten
    • Trink- und erwärmtes Trinkwasser
    • Kühlwasser
    • Löschwasser

Werkstoffe

Helix V 4 bis Helix V 16

  • Laufräder, Leiträder, Stufengehäuse aus Edelstahl 1.4307
  • Pumpengehäuse aus Edelstahl 1.4301
  • Welle aus Edelstahl 1.4057
  • 1.4404 Wellenschutzhülse
  • O-Ring-Dichtungen aus EPDM (FKM Dichtung auf Anfrage)
  • Verrohrung aus Edelstahl 1.4571

Helix V 22 bis Helix V 52

  • Laufräder, Leiträder, Stufengehäuse aus Edelstahl 1.4307
  • Pumpengehäuse aus Edelstahl 1.4308
  • Welle aus Edelstahl 1.4057
  • 1.4404 Wellenschutzhülse
  • O-Ring-Dichtungen aus EPDM (FKM Dichtung auf Anfrage)
  • Verrohrung aus Edelstahl 1.4571

Beschreibung/Konstruktion

  • Grundrahmen: Stahl verzinkt, mit höhenverstellbaren Schwingungsdämpfern zur weitgehenden Körperschallisolierung; andere Ausführungen auf Anfrage
  • Verrohrung: komplette Verrohrung aus Edelstahl, geeignet für den Anschluss aller verwendeten Rohrleitungsmaterialien; die Verrohrung ist entsprechend der hydraulischen Gesamtleistung der Druckerhöhungsanlage dimensioniert
  • Pumpen: 2 bis 6 parallel geschaltete Pumpen der Baureihen Helix V 4 bis Helix V 52; alle medienberührten Teile sind aus Edelstahl; andere Ausführungen auf Anfrage. KTW/WRAS/ACS-Zulassung für alle medienberührten Teile
  • Armaturen: jede Pumpe ist saug- und druckseitig mit einer Absperrarmatur oder einer Absperrklape mit DVGW-Prüfzeichen sowie druckseitig mit einem Rückflussverhinderer mit DVGW/KTW-Zulassung bestückt
  • Membrandruckgefäß: 8 l/PN16 auf der Enddruckseite angeordnet mit einer Membrane aus Butyl-Kautschuk, mit DVGW/KTW-Zulassung, unbedenklich im Sinne des Lebensmittelschutzgesetzes für Prüfungs- und Revisionszwecke, mit Entleerung und Durchflussarmatur mit DVGW/KTW-Zulasssung nach DIN 4807
  • Druckgeber: 4 bis 20 mA, auf der Enddruckseite angeordnet zur Ansteuerung des zentralen Comfort Controller CC
  • Druckanzeige: Manometer (∅ 63 mm) auf der Enddruckseite angeordnet; Druckanzeige des Enddrucks zusätzlich digital im alphanummerischen Touch-Display des Comfort-Controllers
  • Regelgerät/Regler: Die Anlage ist serienmäßig mit einem Comfort­Regler CC ausgestattet; COR zusätzlich mit einem Frequenzumformer

Gesamtkennfeld

Wilo-Comfort CO-/COR-Helix V.../CC

Downloads

REACH Verordnung

Ausgabe 2018-10
Seitenformat 209.9 x 296.7 mm
Seitenanzahl 4

PDF (19 MB)

Download

Wilo-Helix V/ FIRST V 22-36-52

Artikelnummer 4120943
Ausgabe 1603
Versionsnummer 09
Seitenformat A4
Seitenanzahl 15

PDF (4 MB)

Download

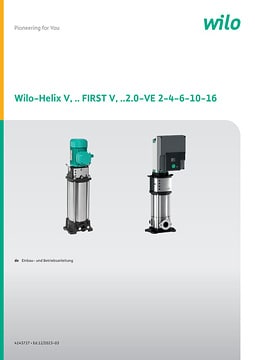

Wilo-Helix V/ FIRST V 2-4-6-10-16
