Wilo-HiDrainlift 3

Ihre Vorteile

  • Sehr kompakte Bauart zum Einbau in einer Nasszelle oder unter der Duschwanne (HiDrainlift 3-24)
  • Geräuscharmer Betrieb und eingebauter Aktivkohlefilter für hohen Benutzerkomfort
  • Zuverlässige Leistung und geringer Stromverbrauch für eine effiziente Schmutzwasserentsorgung
  • Einfache Installation mit flexiblen Anschlussmöglichkeiten
  • Anschlussfertige Anlagen (HiDrainlift 3-35 und HiDrainlift 3-37)

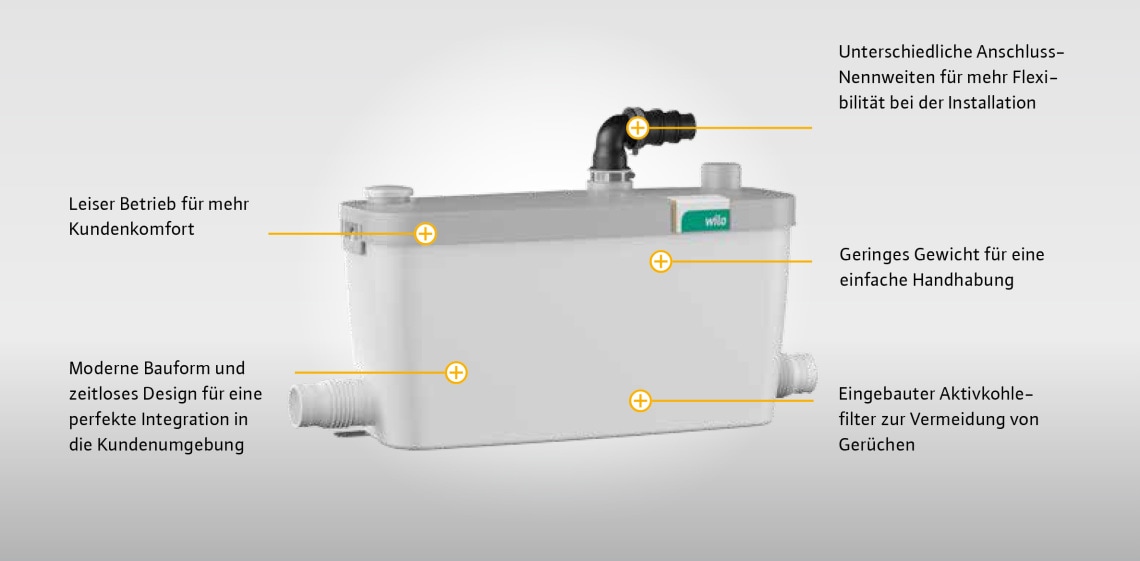

Frontansicht
Wilo-HiDrainlift

Die Wilo-HiDrainlift 3

Einbauen, anschließen, fertig: DEIN PLUS+

Bei der nachträglichen Installation von Hebeanlagen unterhalb der Rückstauebene erschweren bestehende Gegebenheiten die Montage. Hinzu kommt, dass Hebeanlagen oft im sichtbaren Bereich eingesetzt werden müssen. Hier werden geräuscharme Hebeanlagen mit flexiblen Anschlüssen benötigt, die formschön in vorhandene Sanitäranlagen integriert werden können.

Die Wilo-HiDrainlift 3 ist eine Schmutzwasser-Kleinhebeanlage zur Förderung fäkalienfreien Abwassers. Sie ist für den Einsatz in Ein- und Zweifamilienhäusern geeignet und überzeugt durch ihre besonders flexible und einfache Installation: Einbauen, anschließen, fertig!

Baureihenbeschreibung

Besonderheiten/Produktvorteile

  • Sehr kompakte Bauart zum Einbau in einer Nasszelle oder unter der Duschwanne (HiDrainlift 3-24)
  • Geräuscharmer Betrieb und eingebauter Aktivkohlefilter für hohen Benutzerkomfort
  • Zuverlässige Leistung und geringer Stromverbrauch für eine effiziente Schmutzwasserentsorgung
  • Einfache Installation mit flexiblen Anschlussmöglichkeiten
  • Anschlussfertige Anlagen (HiDrainlift 3-35 und HiDrainlift 3-37)

Bauart

Kleine Abwasser-Hebeanlage für die Überflurinstallation

Einsatz

Förderung von vorgereinigtem Abwasser ohne Fäkalien (nach DIN EN 12050-2), welches nicht über das natürliche Gefälle dem Kanalsystem zugeführt werden kann.

Ausstattung/Funktion

  • Steckerfertig
  • Thermischer Motorschutz
  • Niveaukontrolle durch einen pneumatischen Druckaufnehmer
  • Integrierte Rückflussverhinderer
  • Befestigungsmaterial
  • Aktivkohlefilter

Lieferumfang

  • Anschlussfertige Schmutzwasser-Hebeanlagen mit Aktivkohlefilter und eingebauten Rückflussverhinderern.
  • Einbau- und Betriebsanleitung
  • Anschlussset für Zulauf- und Druckleitungen

Typenschlüssel

Beispiel:

HiDrainlift 3-35

HiDrainlift

Produktfamilie: Schmutzwasser-Hebeanlage

3

Produktlevel

3 = Standard

3

Anzahl der Zulaufanschlüsse

5

Nennförderhöhe in m

Technische Daten

  • Netzanschluss 1~230 V, 50 Hz
  • Netzanschlusskabel 1,5 m, mit Schuko-Stecker
  • Fördermedientemperatur max. 35 °C (bis zu 60/ 75 °C im Kurzzeitbetrieb für 5 Minuten, modellabhängig)
  • Druckanschluss DN 32
  • Zulaufanschluss DN 40
  • Schutzart IP 44
  • Behälter-Bruttovolumen 3,9 l / 16 l / 15,5 l
  • Schaltvolumen 1,7 l / 2 l / 2 l

Werkstoffe

  • Pumpengehäuse: PPGF30
  • Motorgehäuse: PPGF30
  • Dichtung: EPDM
  • Behältermaterial: PP

Beschreibung/Konstruktion

Anschlussfertige, automatisch schaltende Schmutzwasser-Hebeanlage mit eingebauter Rückschlagklappe und 2-3 Zulaufstutzen (modellabhängig). Die Entlüftung erfolgt über einen integrierten Aktivkohlefilter geruchsfrei in den Aufstellungsraum.
