Wilo-Stratos MAXO

Die Smart-Pumpe für Gewerbeobjekte mit Gebäudeleittechnik.

Wilo-Stratos MAXO

Die Smart-Pumpe für Gewerbeobjekte mit Gebäudeleittechnik.

Mit optimierten und innovativen Energiesparfunktionen setzt die Wilo-Stratos MAXO neue Standards für kommerzielle HVAC- und Trinkwasser-Anwendungen im Bereich Energieeffizienz. Zudem macht ihre herausragende Benutzerfreundlichkeit die Bedienung für Sie so einfach wie noch nie.

Empfohlene Serviceleistungen

Wilo-Live Assistent

Anlagenoptimierung

Energy Solutions

Ihre Vorteile

Verschiedene Optionen zur Einbindung in die Gebäudeleittechnik
Intuitive Bedienung durch anwendungsgeführte Einstellungen mit dem Einstellungsassistenten sowie durch die Kombination aus neuem Display und Bedienknopf mit der grünen Knopf-Technologie.
Höchste Energieeffizienz durch das Zusammenspiel optimierter und innovativer energiesparender Funktionen (z.B. No-Flow Stop).
Optimale Systemeffizienz durch neue und innovative intelligente Regelungsfunktionen wie Dynamic Adapt plus, Multi-Flow Adaptation, T-const. und ΔT-const.
Modernste Kommunikationsschnittstellen (z. B. Bluetooth) für den Anschluss an mobile Endgeräte sowie direkte Pumpenvernetzung zur Multipumpensteuerung über Wilo Net.
Höchster Komfort bei der Elektromontage durch den übersichtlichen und großzügigen Klemmenraum sowie den optimierten Wilo-Connector.

Produkteigenschaften

Pumpengehäuse Grauguss KTL-beschichtet
Wärmedämmschale
EC-Motortechnologie
Vollgrafisches Display mit Einstellungsassistent
Schnittstellen zur Gebäudeautomation
Bluetooth Schnittstelle
Grüne Knopf-Technologie
Kabelanschlüsse und Klemmen
Wilo-Connector

Produkteigenschaften

Pumpengehäuse Grauguss KTL-beschichtet
Wärmedämmschale
EC-Motortechnologie
Vollgrafisches Display mit Einstellungsassistent
Schnittstellen zur Gebäudeautomation
Bluetooth Schnittstelle
Grüne Knopf-Technologie
Kabelanschlüsse und Klemmen
Wilo-Connector

Umweltfreundliche Eigenschaften

Kombination aus optimierten und innovativen Regelungsarten für maximale Energieeffizienz
Höchste Systemeffizienz dank innovativer „Multi-Flow Adaptation“ und Energieeinsparungen von bis zu 80%
Nachhaltige und CO2-neutrale Fertigung und Prozesse in unseren europäischen Werken
Transparenter Überblick über den Betriebszustand der Pumpe dank Fernzugriff – für geringeren Ressourcenaufwand im Vergleich zur Überprüfung am Einsatzort

Wilo-Stratos MAXO

Bauart

Smart-Nassläufer-Umwälzpumpe mit Verschraubungs- oder Flanschanschluss, EC-Motor mit integrierter elektronischer Leistungsanpassung.

Anwendung

Warmwasserheizungen aller Systeme, Klimaanlagen, geschlossene Kühlkreisläufe, industrielle Umwälzanlagen.

Ausstattung/Funktion

Anwendungsbereiche

Die Pumpe ermöglicht über die präzise Einstellung der Regelungsart für die jeweils anlagenspezifische Anwendung (z.B. Heizkörper, Fußbodenheizung, Deckenkühlung) einen Betrieb mit höchster Anlageneffizienz.

Heizung

Heizkörper
Fußbodenheizung
Deckenheizung
Lufterhitzer
Betonkernheizung*
Hydraulische Weiche
Differenzdruckloser Verteiler*
Pufferspeicher Heizung*
Wärmetauscher
Wärmequellenkreis (Wärmepumpe)*
Fernwärmekreis*

Kühlung

Deckenkühlung
Fußbodenkühlung
Luft-Klima-Geräte
Betonkernkühlung*
Hydraulische Weiche
Differenzdruckloser Verteiler*
Pufferspeicher Kälte*
Wärmetauscher
Rückkühlkreis*
Fernkältekreis*

(* Systemtyp ab SW≥01.05.10.00 verfügbar)

Heizen und Kühlen kombiniert

Automatisches Umschalten (Ausführung "-R7": nicht möglich, jedoch mit Stratos MAXO Temperatursensor)

Je nach ausgewählter Anwendung stehen die folgenden Regelungsarten zur Verfügung:

Regelungsarten

Konstante Drehzahl (Stellerbetrieb)
Δp-c für konstanten Differenzdruck
Δp-v für variablen Differenzdruck
Dynamic Adapt plus für eine kontinuierliche (dynamische) Anpassung der Förderleistung an den aktuellen Bedarf
T-const. für konstante Temperaturregelung
ΔT-const. für konstante Differenztemperaturregelung
Konstant Q für konstante Volumenstromregelung

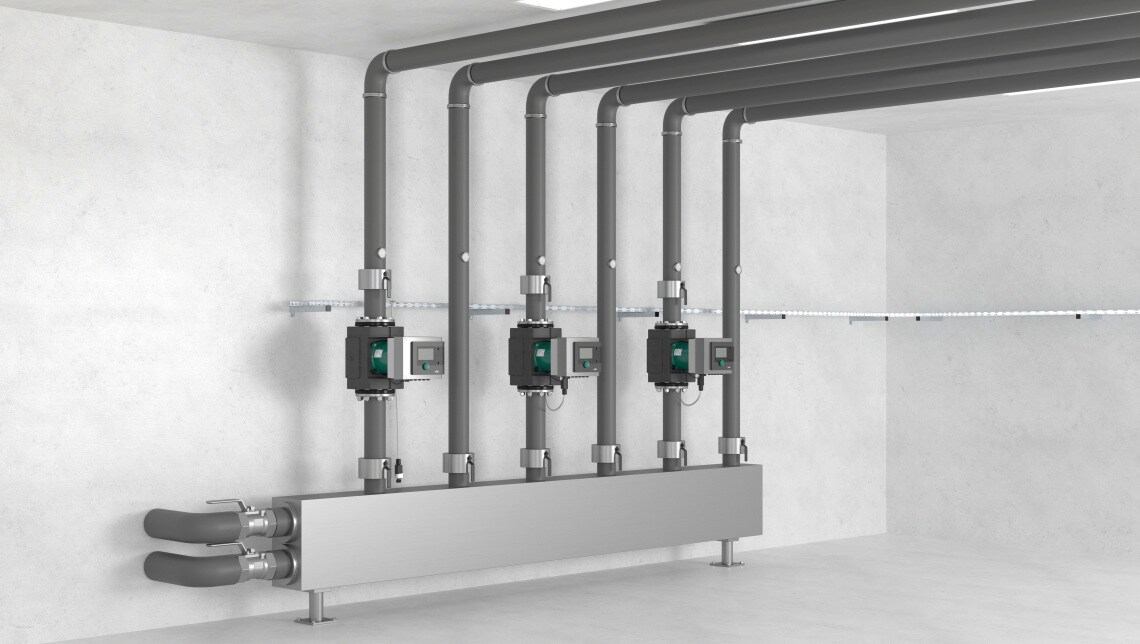

Multi-Flow Adaptation: Summenvolumenstrom-Ermittlung durch die Zubringerpumpe für die bedarfsgerechte Versorgung von Sekundärpumpen in Heizkreis-Verteilern
Benutzerdefinierte PID-Regelung

Optionale Funktionen

Q-Limit_max. zur Begrenzung des maximalen Volumenstroms
Q-Limit_min. zur Begrenzung des minimalen Volumenstroms
No-Flow Stop (Null-Durchfluss-Abschaltung)
Automatische Nachtabsenkung (Ausführung "-R7": nicht möglich, jedoch mit Stratos MAXO Temperatursensor
Schlechtpunktregelung (Δp-c Regelung mit externem Istwert-Sensor)
Variable Steilheit der Δp-v Kennlinie

Manuelle Einstellungen

Auswahl des Anwendungsbereichs im Einstellungsassistenten
Einstellung der zugehörigen Betriebsparameter
Nomineller Betriebspunkt: direkte Eingabe des errechneten Betriebspunktes bei Δp-v
Statusanzeige
Einstellen und Zurücksetzen der Energiemengenzählung (Wärme und Kälte)
Entlüftungsfunktion der Pumpe
Tastensperre zur Sperrung der Einstellungen
Funktion zum Rücksetzen auf die Werkseinstellung oder auf gespeicherte Wiederherstellungspunkte (Parametersätze)
Analogeingänge parametrieren
Binäreingänge parametrieren
Relaisausgänge parametrieren
Doppelpumpenfunktion (bei 2 Einzelpumpen, die als Doppelpumpe betrieben werden sollen)

Automatische Funktionen

Bedarfsoptimierte Leistungsanpassung für energieeffizienten Betrieb in Abhängigkeit von der Betriebsart
Erkennung Nachtabsenkung (Ausführung "-R7": nicht möglich, jedoch mit Stratos MAXO Temperatursensor
Abschaltung bei Null-Durchfluss-Erkennung (No-Flow Stop)
Softstart
Automatische Fehlerbehebungsroutinen (z.B. Deblockierfunktion)
Umschaltung Heiz-/Kühlbetrieb (Ausführung "-R7": automatische Umschaltung nicht möglich, jedoch mit Stratos MAXO Temperatursensor)
Motorvollschutz mit integrierter Auslöseelektronik

Externe Steuereingänge und ihre Funktionen

2x Analogeingang:
Signaltypen: 0-10V, 2-10V, 0-20mA, 4-20mA, PT1000
Anwendungen: Sollwert-Fernverstellung für jede Regelungsart (ausgenommen Multi-Flow Adaptation), Sensoreingänge für Temperatur, Differenzdruck oder freier Sensor im benutzerdefinierten PID-Betrieb
2x Digitaleingang:
Für potentialfreie Steuerausgänge oder Schalter
Parametrierbare Funktionen:
- ext. AUS
- ext. MIN
- ext. MAX
- MANUAL (GLT-AUS)
- Tastensperre
- Umschaltung Heiz-/Kühlbetrieb

Wilo Net für Doppelpumpenmanagement von 2 Einzelpumpen, Kommunikation von mehreren Pumpen miteinander und Pumpen-Fernverstellung über Gateway

Melde- und Anzeigefunktionen

Displaystatus Betriebsanzeige:
- Sollwert
- Ist-Förderhöhe
- Ist-Volumenstrom
- Leistungsaufnahme
- Elektrischer Verbrauch
- Temperaturen (Ausführung "-R7": Ist-Medientemperatur mit Stratos MAXO Temperatursensor möglich)
Statusanzeige LED: Fehlerfreier Betrieb (grüne LED), Pumpenkommunikation (blaue LED)
Displaystatus Anzeige Fehler (Displayfarbe rot):
- Fehlercodes und Fehlerbeschreibung in Volltext
- Abstellmaßnahmen
Displaystatus Anzeige Warnung (Displayfarbe gelb):
- Warncodes und Beschreibung der Warnung in Volltext
- Abstellmaßnahmen
Displaystatus Prozessanzeige (Displayfarbe blau):
- Pumpenentlüftung
- Update Vorgang
Displaystatus BMS-Kommunikation (Displayfarbe blau):
Zusammenfassung der aktiven BMS Parameter (Baudrate, Adresse,...)
Sammelstörmeldung SSM (potentialfreier Wechsler)
Sammelbetriebsmeldung SBM (potentialfreier Schließer)

Datenaustausch

Bluetooth Schnittstelle zum drahtlosen Datenaustausch sowie Fernbedienung der Pumpe mit dem Smartphone oder Tablet.
Fernüberwachung der Pumpe mit Wilo-Care.
Digitale Schnittstelle Modbus TCP zum Anschluss an Gebäudeautomation GA (mit Wilo-CIF-Modul Ethernet (Multiprotokoll) möglich).
Serielle digitale Schnittstelle Modbus RTU zum Anschluss an Gebäudeautomation GA über BUS-System RS485 (mit Wilo-CIF-Modul Modbus RTU möglich).
Digitale Schnittstelle BACnet IP zum Anschluss an Gebäudeautomation GA (mit Wilo-CIF-Modul Ethernet (Multiprotokoll) möglich).
Serielle digitale Schnittstelle BACnet MS/TP zum Anschluss an Gebäudeautomation GA über BUS-System RS485 (mit Wilo-CIF-Modul BACnet MS/TP möglich).
Serielle digitale Schnittstelle LON zum Anschluss an Gebäudeautomation GA über BUS-System LONWorks (mit Wilo-CIF-Modul LON möglich).
Serielle digitale Schnittstelle CANopen zum Anschluss an Gebäudeautomation GA über BUS-System CANopen (mit Wilo-CIF-Modul CANopen möglich).
Serielle digitale Schnittstelle PLR zum Anschluss an GA über firmenspezifische Koppelmodule (mit Wilo-CIF-Modul PLR möglich).

Doppelpumpen-Management (Doppelpumpe bzw. 2 x Einzelpumpe)

Haupt-/Reservebetrieb (automatische Störumschaltung/zeitabhängiger Pumpentausch)
Additionsbetrieb (wirkungsgradoptimierte Spitzenlastzu- und -abschaltung)

Ausstattung

Bei Flanschpumpen: Flanschausführungen
- Standardausführung für Pumpen DN 32 bis DN 65: Kombiflansch PN 6/10 (Flansch PN 16 nach EN 1092-2) für Gegenflansche PN 6 und PN 16
- Standardausführung für Pumpen DN 80 / DN 100: Flansch PN 6 (ausgelegt PN 16 nach EN 1092-2) für Gegenflansch PN 6
- Sonderausführung für Pumpen DN 32 bis DN 100: Flansch PN 16 (nach EN 1092-2) für Gegenflansch PN 16
Zahlreiche integrierte Kommunikationsschnittstellen und optional nutzbarer CIF-Modul-Steckplatz
5 Kabeleinführungen zum Anschluss der Kommunikationsschnittstellen
Bluetooth-Schnittstelle
Hochauflösendes Grafikdisplay mit grünem Knopf und 2 Tasten
Benutzerfreundlicher Klemmenraum
Integrierter Temperatursensor (Ausführung "-R7": ohne)
Serienmäßige Wärmedämmung für Heizungsanwendungen
Elektro-Schnellanschluss mit optimiertem Wilo-Connector für die Spannungsversorgung

Lieferumfang

Pumpe
Optimierter Wilo-Connector
2x Kabelverschraubung M16 x 1,5
Dichtungen bei Gewindeanschluss
Unterlegscheiben für Flanschschrauben (bei Anschlussnennweiten DN 32 - DN 65)
Wärmedämmschale
Einbau- und Betriebsanleitung

Typenschlüssel

Beispiel:	Wilo-Stratos MAXO 30/0,5-12
Stratos MAXO	Hocheffizienzpumpe (Verschraubungs- oder Flanschpumpe), elektronisch geregelt
30/	Anschlussnennweite
0,5-12	Nennförderhöhenbereich [m]
-R7	ohne integrierten Stratos MAXO Temperatursensor

Technische Daten

Zulässiger Temperaturbereich -10 °C bis +110 °C, -10 °C bis +90 °C
Netzanschluss 1~230 V, 50/60 Hz
Schutzart IP X4D
Verschraubungs- bzw. Flanschanschluss (typabhängig) Rp 1 bis DN 100
Max. Betriebsdruck Standardausführung: 6/10 bar bzw. 6 bar (Sonderausführung: 10 bar oder 16 bar)
Isolationsklasse: F
Störaussendung nach: EN 61800-3:2004+A1:2012 / Wohnbereich (C1)
Störfestigkeit nach: EN 61800-3:2004+A1:2012 / Industriebereich (C2)

Fördermenge max. Q: 74 m³/h
Förderhöhe max. H: 16 m

Werkstoffe

Lager: Kohle, antimonimprägniert
Laufrad: PPS-GF40
Pumpengehäuse: Grauguss
Welle: 1.4028, DLC-beschichtet

Konstruktion

Smart-Nassläufer-Umwälzpumpe mit EC-Motor und integrierter elektronischer Leistungsanpassung
Grüne Knopf Technologie und grafisches Display
Motorschutz mit Auslöse-Elektronik
Steckverbindung für die Funktionserweiterung mit optionalen CIF-Modul für die Gebäudeautomatisation (GA)
Laufrad mit dreidimensional gekrümmten Schaufeln und Kunststoffspaltrohr aus Kohlefaserverbundwerkstoff
