Wilo-Sub TWI 5-SE Plug & Pump | Wilo

Wilo-Sub TWI 5-SE Plug & Pump

Ihre Vorteile
Wilo-Sub TW 5 P&P

Ihre Vorteile

  • Leichter Einbau und Inbetriebnahme dank steckerfertiger Lieferung inklusive komplettem Zubehör
  • Thermischer Motorschutz
  • Pumpe (Gehäuse, Stufen, Laufräder) komplett aus Edelstahl 1.4301 (AISI 304)
  • Der eigengekühlte Motor ermöglicht die Aufstellung auch außerhalb des Wassers

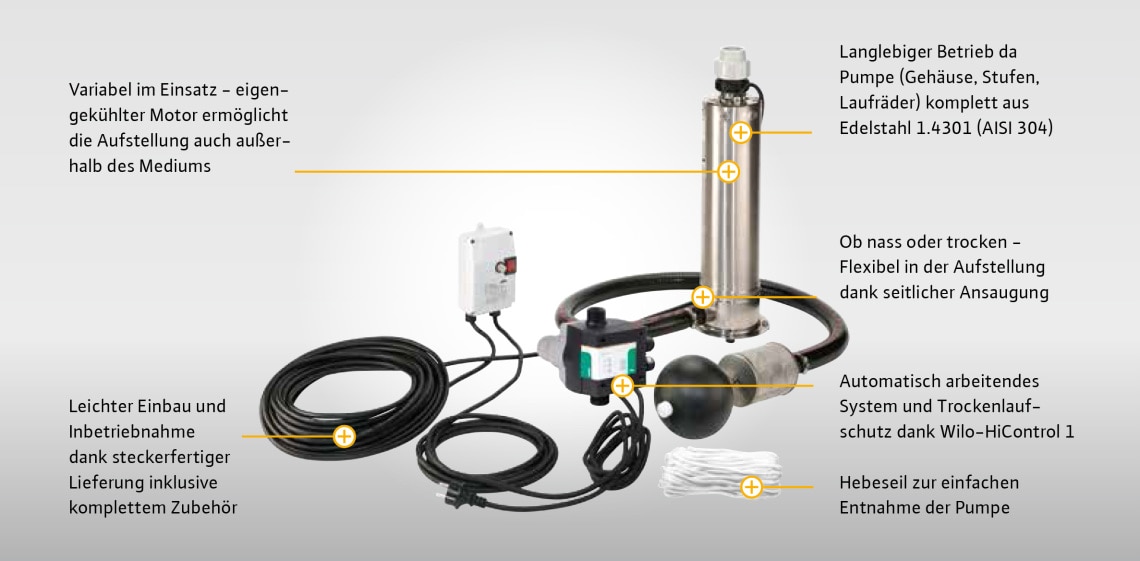

Frontansicht

Die Wilo-Sub TWI 5-SE Plug & Pump

Bereits vorverdrahtet: DEIN PLUS+

Steht eine Unterwassermotor-Pumpe auf dem Boden einer Zisterne oder eines Behälters, dann saugt sie das Wasser von genau dieser Stelle an – mit all den Schwebstoffen und Partikeln, die sich auf dem Boden abgesetzt haben könnten. Dies erhöht den Verschleiß aller wasserführenden Bauteile im nachgeschalteten System und damit auch die Unzufriedenheit des Eigentümers.

Hier schafft die Wilo-Sub TWI 5-SE Plug & Pump Abhilfe. Dank des seitlichen Ansaugstutzens und der daran angeschlossenen schwimmenden Entnahme saugt die Pumpe das Wasser aus höheren Schichten ab. Das Wasserversorgungssystem wird mit Pumpe, 20 m Kabel, schwimmender Entnahme inkl. Saugschlauch sowie Steuerungssytem steckerfertig geliefert, sodass die Installation schnell und einfach von der Hand geht. Und durch das Steuerungssystem Wilo-HiControl 1 schaltet sich die Pumpe automatisch ein und aus. Der integrierte Trockenlaufschutz sorgt für einen sicheren Betrieb bei der Wasserversorgung, Beregnung, Bewässerung und Berieselung sowie Regenwassernutzung.

Baureihenbeschreibung
Sub TWI

Bauart

Wasserversorgungssystem mit Unterwassermotor-Pumpe, Steuerung und komplettem Zubehör

Einsatz

  • Förderung aus Brunnen, Zisternen und Behältern
  • Bewässerung, Beregnung oder Abpumpen
  • Wasserversorgung
  • Regenwassernutzung

Ausstattung/Funktion

  • Unterwassermotor-Pumpe
  • Netzanschluss 1~230 V, 50Hz
  • Anschlusskabel
  • thermischer Motorschutzschalter

Lieferumfang

  • Pumpe
  • komplette Steuerung
  • Sicherheitsseil aus Polyproyplen
  • Ansaug-Feinfilter
  • Saugschlauch
  • Einbau- und Betriebsanleitungen

Typenschlüssel

Beispiel:

TWI5-SE 304 EM-FS P&P

TWI

Unterwassermotor-Pumpe aus Edelstahl

5

Pumpendurchmesser (5")

SE

Art der Ansaugung:

SE = Saugseitiger Anschluss G 1¼ (für Schwimmende Entnahme)

[Leerzeichen] = Ansaugung durch Saugkorb

3

Nennförderstrom Q in m³/h (bei optimalem Wirkungsgrad)

04

Anzahl der Stufen

EM

Netzanschluss:

EM = 1~230 V, 50 Hz

DM = 3~400 V, 50 Hz

FS

Ausstattung:

FS = Mit Schwimmerschalter

[Leerzeichen] = Ohne Schwimmerschalter

Technische Daten

  • Netzanschluss 1~230 V, 50 Hz
  • Mediumtemperatur +5 °C bis +35 °C
  • Betriebsdruck max. 10 bar
  • Schutzart IP 68
  • saug- und druckseitiger Anschluss Rp 1

Werkstoffe

  • Pumpengehäuse Edelstahl 1.4301
  • Laufrad Noryl
  • Welle Edelstahl 1.4005
  • Gleitringdichtung Kohle/Keramik
  • Stufenkammern Noryl
  • Dichtung NBR
Downloads

Einbau- und Betriebsanleitung

Wilo-ElectronicControl

Artikelnummer 4159796
Ausgabe 1101
Seitenformat A5
Seitenanzahl 17
PDF (1 MB)

Wilo-TWI 5, Wilo-TWI 5-SE

Artikelnummer 4104146
Ausgabe 1304
Seitenformat A4
Seitenanzahl 15
PDF (752 KB)

Zertifizierungsbooklet

Wilo-EMU D/DCH/K/KM/SCH (w/o motor), Wilo-Sub TWI/TWU (w/o motor), Wilo-Actun ZETOS-K8 (w/o motor), Wilo-Actun ZETOS-K10 (w/o motor)

Artikelnummer 6080455
Ausgabe 2020-08
Seitenformat 209.9 x 297.0 mm
Seitenanzahl 68
PDF (5 MB)

Zertifikat REACH (Dokumente)

REACH Verordnung

Ausgabe 2020-08
Seitenformat 209.9 x 296.7 mm
Seitenanzahl 4
PDF (1 MB)
Produktliste
ProduktbezeichnungNetzanschlussMotor Durchmesser DMFörderhöhe max. HmaxFördermenge max. QmaxMotornennleistung P2Gewicht brutto ca. mArtikelnummer
