FAG50Z14.25_7.5
商品编号 : 9127181
| 水力数据 | |
|---|---|
| 最大工作压力 PN | 6 bar |
| 压力喷嘴 | DN 50 |
| 水力部分的最大通过颗粒直径 | 20 mm |
| 水力部件型号 | 半开的多流道叶轮 |
| 最大潜水深度 | 10 m |
| 最佳扬程 Hopt | 789,7 kPa |
| 最佳流量 Qopt | 15,98 m³/h |
| 最低介质温度 Tmin | 3 °C |
| 最高介质温度 Tmax | 40 °C |
| 最低环境温度 Tmin | 0 °C |
| 最高环境温度 Tmax | 40 °C |
| 电机数据 | |
|---|---|
| 电源连接 | 3~380 V, 50 Hz |
| 电压允差 | ±10 % |
| 电机额定功率 P2 | 0,75 kW |
| 功耗 P1 max | 1100 W |
| 额定电流 IN | 2 A |
| 起动电流 I | 14 A |
| 标称转速 n | 2860 1/min |
| 功率因数 cos φ100 | 84,00 |
| 激活类型 | 直接启动 (DOL) |
| 极数 | 2 |
| 最大开关频率 t | 12 1/h |
| 绝缘等级 | F |
| 电机防护等级 | IP68 |
| 电机结构型式 | 潜水式电动机 – 表面冷却式 |
| 运行模式（浸入的） | 是的 |
| 运行模式（未浸入的） | - |
| 电缆 | |
|---|---|
| 连接电缆的长度 L | 10 m |
| 电缆类型 | YZW |
| 电缆横截面 | 4x1 mm² |
| 电源插头 | 否 |
| 连接电缆的类型 | 不可拆卸 |
| 设备/功能 | |
|---|---|
| 浮子开关 | 可选 |
| 粉碎机 | 没有 |
| 防爆类型 | - |
| 电机保护 | 双金属 |
| 电机泄漏监控 | 没有 |
| 密封腔室泄漏监控 | 没有 |
| 泄漏室泄漏监控 | 没有 |
| 材料 | |
|---|---|
| 泵壳 | 灰口铸铁 |
| 叶轮 | 灰口铸铁 |
| 轴 | 不锈钢 |
| 水泵侧机械密封材质 | QQPGG |
| 电机侧机械密封材质 | QQPGG |
| 辅助密封材质 | NBR |
| 电机外壳材质 | 不锈钢 |
| 安装尺寸 | |
|---|---|
| 吸入侧管道连接 DNs | DN 50 |
| 出口侧管道连接 DNd | DN 50 |
| 产品数据 | |
|---|---|
| 产品 | Wilo |
| 产品名称 | FAG50Z14.25_7.5 |
| 商品编号 | 9127181 |
| EAN 编号 | - |
| 颜色 | 黑色 |
| 最小订购量 | 1 |
| 市场可用性 | 2010-01-01 |
| 包装 | |
|---|---|
| 包装类型 | 木箱 |
| 包装属性 | 运输包装 |
| 每个板的数量 | 1 |
| 每层的数量 | 1 |
| 尺寸和重量 | |
|---|---|
| 长度尺寸（含包装） | 500 mm |
| 长度 L | 248 mm |
| 高度尺寸（含包装） | 580 mm |
| 高度 H | 428 mm |
| 宽度尺寸（含包装） | 370 mm |
| 宽度 W | 235 mm |
| 毛重约 m | 30 kg |
| 净重约 m | 20 kg |

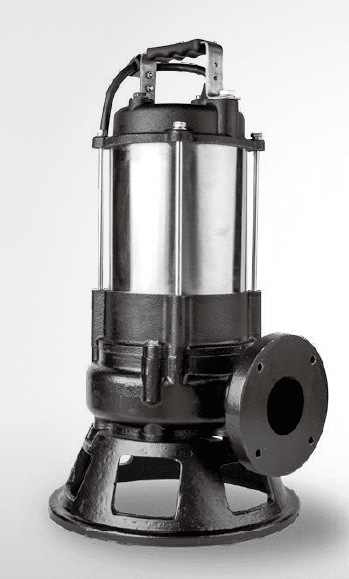

立式安装潜水排污泵，主要用于建筑应用和工业的集水坑排水，建筑和场地积水排水，雨水排水。
铸造零件为铸铁材质，机械密封摩擦副材质为SiC/SiC。
水平出口配备标准法兰连接。
自冷却三相电机，可直接启动，也可星三角启动。
多重保护，防止电机损坏。
标配10电缆。
| 运行数据 |
|---|
| 产品数据 | |
|---|---|
| 水力部件型号 | 半开的多流道叶轮 |
| 水力部分的最大通过颗粒直径 | 20 mm |
| 最大工作压力 PN | 6 bar |
| 最大潜水深度 | 10 m |
| 流体温度 T | 3 °C |
| 电机数据 | |
|---|---|
| 电机结构型式 | 潜水式电动机 – 表面冷却式 |
| 电源连接 | 3~380 V, 50 Hz |
| 电压允差 | ±10 % |
| 功率因数 cos φ100 | 84,00 |
| 电机额定功率 P2 | 0,75 kW |
| 功耗 P1 max | 1,10 kW |
| 额定电流 IN | 2 A |
| 起动电流 I | 14 A |
| 激活类型 | 直接启动 (DOL) |
| 极数 | 2 |
| 标称转速 n | 2860 1/min |
| 最大开关频率 t | 12 1/h |
| 绝缘等级 | F |
| 防护等级 | IP68 |
| 运行模式（浸入的） | 是的 |
| 运行模式（未浸入的） | - |
| 电缆 | |
|---|---|
| 连接电缆的长度 L | 10 m |
| 电缆类型 | YZW |
| 电缆横截面 | 4x1 mm² |
| 电源插头 | 否 |
| 连接电缆的类型 | 不可拆卸 |
| 设备/功能 | |
|---|---|
| 浮子开关 | 可选 |
| 粉碎机 | 没有 |
| 电机保护 | 双金属 |
| 电机泄漏监控 | 没有 |
| 密封腔室泄漏监控 | 没有 |
| 泄漏室泄漏监控 | 没有 |
| 材料 | |
|---|---|
| 泵壳 | 灰口铸铁 |
| 叶轮 | 灰口铸铁 |
| 轴 | 不锈钢 |
| 水泵侧机械密封材质 | QQPGG |
| 电机侧机械密封材质 | QQPGG |
| 辅助密封材质 | NBR |
| 电机外壳材质 | 不锈钢 |
| 安装尺寸 | |
|---|---|
| 吸入侧管道连接 DNs | DN 50 |
| 出口侧管道连接 DNd | DN 50 |
| 有关下单的信息 | |
|---|---|
| 产品 | Wilo |
| 产品名称 | FAG50Z14.25_7.5 |
| 净重约 m | 20 kg |
| 商品编号 | 9127181 |
