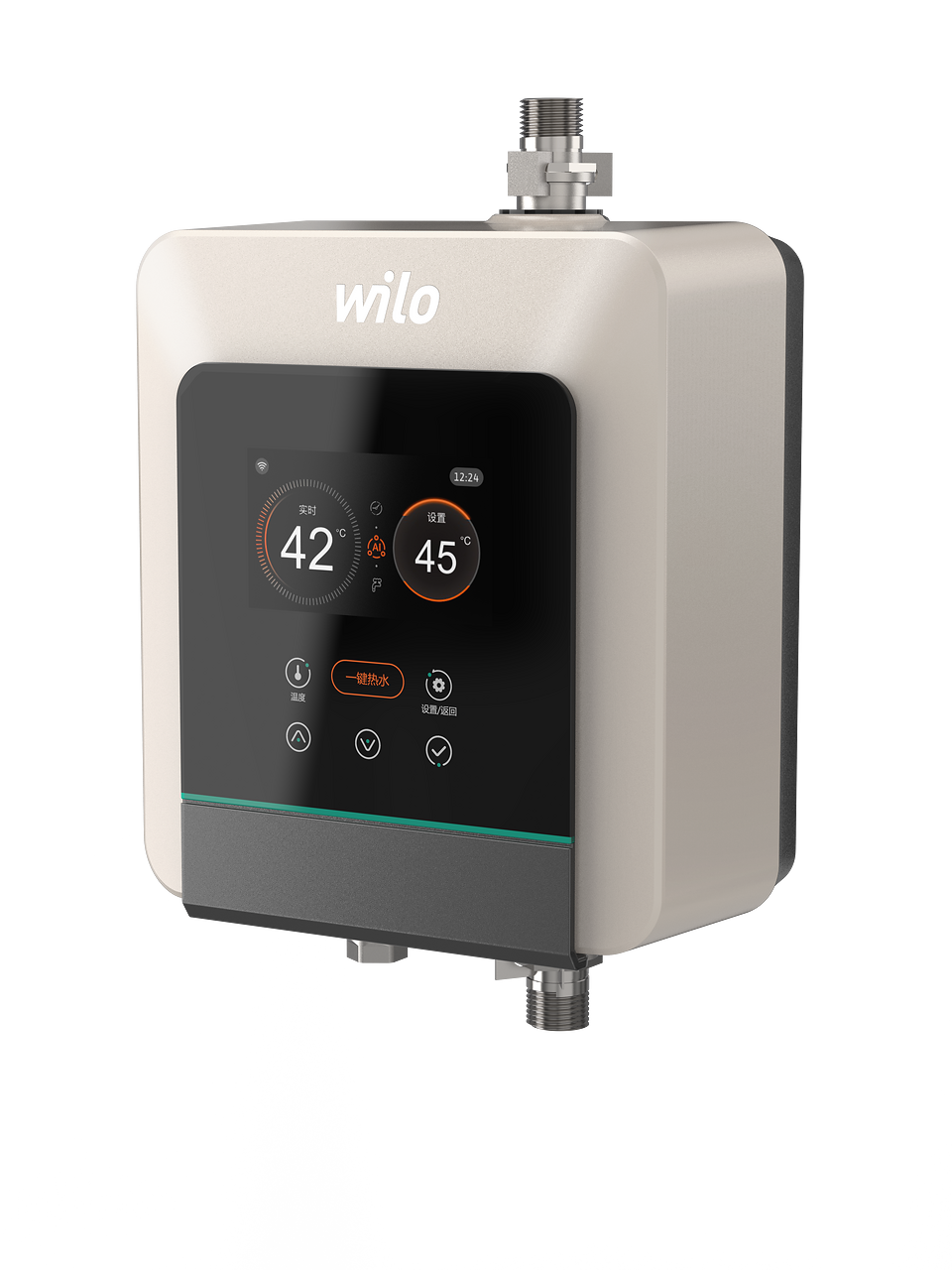

Magic Cube Pro
商品编号 : 9185148
| 水力数据 | |
|---|---|
| 最大工作压力 PN | 10 bar |
| 压力喷嘴 | G ½ |
| 最低介质温度 Tmin | 5 °C |
| 最高介质温度 Tmax | 70 °C |
| 最低环境温度 Tmin | 0 °C |
| 最高环境温度 Tmax | 40 °C |
| 电机数据 | |
|---|---|
| 电源连接 | 24 V DC |
| 额定电流 IN | 2,2 A |
| 标称转速 n | 6525 1/min |
| 绝缘等级 | F |
| 防护等级 | IP55 |
| 电机保护 | 没有 |
| 材料 | |
|---|---|
| 叶轮 | PPE/PS-GF30 |
| 电机外壳材质 | PPA-GF40 |
| 安装尺寸 | |
|---|---|
| 吸入侧管道连接 DNs | G ½ |
| 出口侧管道连接 DNd | G ½ |
| 产品数据 | |
|---|---|
| 产品 | Wilo |
| 产品名称 | Magic Cube Pro |
| 商品编号 | 9185148 |
| EAN 编号 | - |
| 市场可用性 | 2021-09-04 |
| 包装 |
|---|
| 尺寸和重量 | |
|---|---|
| 长度尺寸（含包装） | 276 mm |
| 长度 L | 211 mm |
| 高度尺寸（含包装） | 410 mm |
| 高度 H | 320 mm |
| 宽度尺寸（含包装） | 165 mm |
| 宽度 W | 128 mm |
| 毛重约 m | 4,5 kg |
| 净重约 m | 3,8 kg |
1.将本产品安装于家中热水管路中，可解决家中淋浴、洗漱、洗菜时管路冷水段过长的问题，达到“热水即开即用”的零冷水效果。
2.对于各种供热源均可使用。如太阳能热水器、燃气热水器、电热水器、壁挂炉、空气能热水器等。
3.应用广泛，适用于适用于多种家庭户型、大平层、中小型复式建筑、中小型别墅等。
| 运行数据 | |
|---|---|
| 流体温度 T | 5 °C |
| 环境温度 T | 0 °C |
| 最大工作压力 PN | 10 bar |
| 电机数据 | |
|---|---|
| 电源连接 | 24 V DC |
| 额定电流 IN | 2,2 A |
| 标称转速 n | 6525 1/min |
| 电机能效等级 | - |
| 绝缘等级 | F |
| 电机防护等级 | IP55 |
| 材料 | |
|---|---|
| 泵壳 | PPA-GF40 |
| 叶轮 | PPE/PS-GF30 |
| 有关下单的信息 | |
|---|---|
| 产品 | Wilo |
| 产品名称 | Magic Cube Pro |
| 净重约 m | 3,8 kg |
| 商品编号 | 9185148 |
Installation and operating instructions
Magic cube-2G manual
| 版本 | 2018-XX |
| 页数 | 17 |
| Language | zh |
PDF (4 MB)Group Statement
REACH 指令
| 版本 | 2021-05 |
| 页数 | 5 |
| Language | 对所有语言保持不变 |
PDF (271 KB)CN Quality Law
CN Quality Law 2223882-01
| 页数 | 2 |
| Language | 对所有语言保持不变 |
PDF (897 KB)
