Wilo-Rexa MINI5
可靠的污水潜水泵用于家庭和地下水排水。
全新

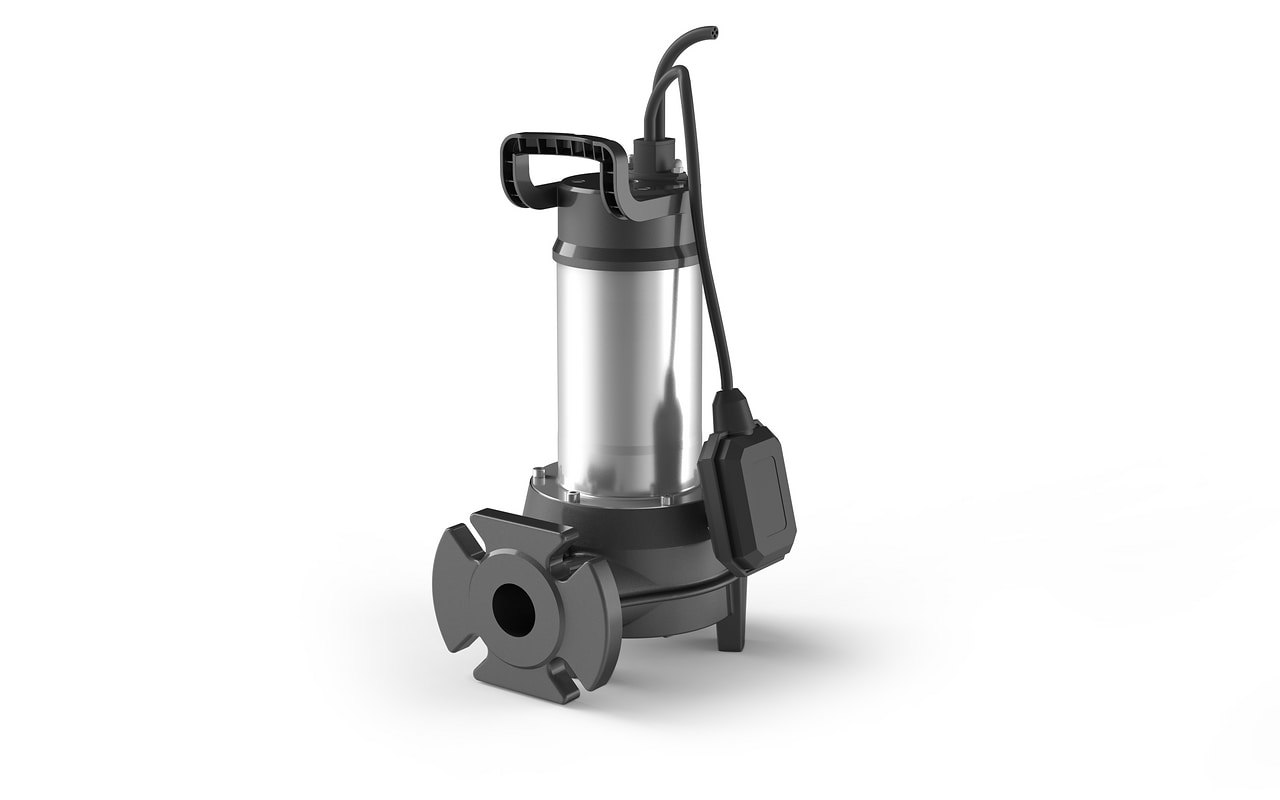

Wilo-Rexa MINI5 phase 1
可靠的污水潜水泵用于家庭和地下水排水。
Wilo-Rexa MINI5是现场排水和生活中标准污水的理想潜水泵。40毫米的自由球通道，使它适合泵送废水和无粪便污水。该泵可灵活地用于固定式和便携式湿井安装。优化的水力设计提供了高水平的可靠性，普遍适用于各种介质的泵送。它的紧凑设计意味着它甚至可以安装在狭窄的排水坑。充油密封腔和双密封允许更长的维护间隔。直接接触最重要的部件，使维修工作非常方便。
特点/产品优势
- 优化的水力设计，效率高，操作可靠。
- 便于安装-即使在狭窄的排水坑-轻量化设计，一体式电容的紧凑设计和使用螺栓连接的DN40/50水平法兰或带软管喷嘴的螺纹法兰。
- 由于不锈钢叶轮和密封的电缆入口，可在各种排水应用中可靠使用。
- 由于大容量密封腔和双密封，具有更长的维护周期。
- 可直接进入密封腔，便于快速维护。
环保属性
- 采用特殊部件的高效结构，尽可能降低重量负荷
- 优化的水力部件提高了运行可靠性，减少了计划外的维护次数
结构型式
用于间歇运行的固定式和便携式湿井安装潜水泵。
应用
该泵可用于室内与室外。
液体
在下列住户(住宅)范围内泵送:
- 无粪污水
- 废水(含少量砂砾)
设备/功能
- 自动开关热电机监控
- 电机内置集成电容器
- 浮动开关
型号代码
示例: | Rexa MINI5-V05.09/M05-524/A-10M/H |
Rexa | 污水潜污泵 |
MINI5 | 系列 |
V | 涡流叶轮 |
05 | 出水口标称尺寸：G 2 IG或DN40/50 |
09 | 最大扬程 单位 m |
M | 电源连接类型: M = 单相交流电 (1~ AC) T = 三相交流电 (3~ AC) |
05 | 数值/10 = 额定功率 P2 单位 kW |
5 | 电源频率: 5 = 50 Hz 6 = 60 Hz |
24 | 额定电压代码: 22 = 220 V 38 = 380 V |
A | 电气设备: P = 带插头 A = 带插头和浮动开关 O = 带裸露电缆端部 |
10M | 接线电缆的长度 |
H | 侧向法兰 |
技术数据
- 电源连接: 1~380 V, 50 Hz
- 浸入式工作模式: S1
- 非浸入式工作模式: S3 15%
- 防护等级: IP68
- 绝缘等级: F
- 介质温度: 3 ... +40 °C (37 ... 104 °F)
材料
- 泵体外壳:灰铸铁
- 叶轮:不锈钢
- 电机外壳:不锈钢/不锈钢和复合材料
- 密封:
- 泵侧:碳化硅/碳化硅
- 电机侧:丁腈橡胶
- 静态:丁腈橡胶
- 轴端:不锈钢
类型
带旋涡叶轮的排污泵。出口有两种类型。一种是带垂直螺纹连接和预组装软管接头的出口。另一种是带水平法兰。泵壳采用灰铸铁制造，叶轮采用不锈钢制造。表面冷却单相电机(集成操作电容)与自开关热电机监测。三相电机外壳由不锈钢制成。单相电机外壳由不锈钢和塑料制成。双密封充油密封腔:电机侧为转轴密封，泵侧为机械密封。带有浮球开关和I型插头的连接电缆(可拆卸)。
出厂状态
- 泵
- 软管喷嘴(预装)(仅适用于垂直出口)
- 安装及操作说明
调试
对于室外操作，必须使用触发电流为30ma的剩余电流装置保护市电连接(符合IEC 60335-2-41)!
