EMU KS 9DS GG

List s tehničkim podatcima

Hidraulički podatci
  • Maksimalni radni tlak PN
    2 bar
  • Vrsta konstrukcije radnog kola
    Višekanalno radno kolo
  • Slobodni kuglični prolaz hidraulike
    5 mm
  • Maks. dubina uranjanja
    12.50 m
  • Min. temperatura medija Tmin
    3 °C
  • Maks. temperatura medija Tmax
    40 °C
  • Temperatura okoline min. Tmin
    -15 °C
  • Maks. temperatura okoline Tmax
    40 °C
Podatci o motoru
  • Mrežni priključak
    3~400 V, 50 Hz
  • Tolerancija napona
    ±10 %
  • Faktor snage cos φ
    0.85
  • Nazivna snaga motora P2
    0.75 kW
  • Potrošnja struje P1 max
    1100.0 W
  • Nazivna struja IN
    1.90 A
  • Startna struja I
    9 A
  • Vrsta uključenja
    Izravno online (DOL)
  • Nazivni broj okretaja n
    2850 1/min
  • Maks. učestalost uključivanja t
    15 1/h
  • Klasa izolacije
    F
  • Stupanj zaštite
    IP68
  • Vrsta rada (uronjen)
    S1
  • Vrsta rada (izronjen)
    S1
Kabel
  • Duljina priključnog kabela
    10.0 m
  • Vrsta kabela
    H07RN-F
  • Presjek kabela
    4G1,5 mm²
  • Mrežni utikač
    CEE M16WDSHA (3P+N+PE, 6h)
  • Vrsta priključnog kabela
    Odvojiv
Oprema / funkcija
  • Sklopka s plovkom
    da
  • Vrsta protueksplozijske zaštite
    -
  • Zaštita motora
    ne
Materijali
  • Kućište pumpe
    EN-GJL-250
  • Radno kolo
    EN-GJL-250
  • Materijal brtve sa strane pumpe
    QQPGG
  • Materijal brtve sa strane motora
    BVPGG
  • Materijal brtve
    FKM
  • Materijal motora
    EN-GJL-250
Dimenzije montaže
  • Priključak cijevi s tlačne strane
    Storz C
Informacije o plasmanu naručivanja
  • Proizvod
    Wilo
  • Naziv proizvoda
    EMU KS 9DS GG
  • Broj EAN
    1111111111111
  • Broj artikla
    -
  • Težina neto cca m
    25 kg
  • Težina bruto cca m
    28.0 kg
  • Duljinska mjera s ambalažom
    400 mm
  • Visinska mjera s ambalažom
    600 mm
  • Širinska mjera s ambalažom
    270 mm
  • Svojstvo ambalaže
    Transportno pakiranje
  • Vrsta pakiranja
    Karton
  • Minimalna količina za narudžbu
    1

Opisni tekst

Potopna motorna pumpa za prljavu vodu za okomito mokro postavljanje za transportiranje zaprljane vode i vode sa sadržajem pijeska. Hidrauličko kućište i radno kolo od sivog lijeva, kućište motora od aluminija. Tlačni priključak s okomitim izlazom tlaka i Storz spojkom. Motor sa samohlađenjem u trofaznoj izvedbi i odvojivim priključnim kabelom sa sklopkom s plovkom i CEE utikačem za zamjenu faza. Brtvljenje se obavlja sa strane medija i motora s klizno-mehaničkom brtvom. Ovaj se agregat može neograničeno primjenjivati u pogonu usrkavanja.

Pogonski podatci
  • Medij
    Water
  • Maks. visina dobave H
    21.00 m
Podatci o proizvodu
  • Vrsta konstrukcije radnog kola
    Višekanalno radno kolo
  • Slobodni kuglični prolaz hidraulike
    5 mm
  • Maksimalni radni tlak PN
    2 bar
  • Maks. dubina uranjanja
    12.50 m
  • temperatura medija T
    -
Podatci o motoru
  • Mrežni priključak
    3~400 V, 50 Hz
  • Tolerancija napona
    ±10 %
  • Faktor snage cos φ
    0.85
  • Nazivna snaga motora P2
    0.75 kW
  • Potrošnja struje P1 max
    1.10 kW
  • Nazivna struja IN
    1.90 A
  • Startna struja I
    9 A
  • Vrsta uključenja
    Izravno online (DOL)
  • Nazivni broj okretaja n
    2850 1/min
  • Maks. učestalost uključivanja t
    15 1/h
  • Klasa izolacije
    F
  • Stupanj zaštite
    IP68
  • Vrsta rada (uronjen)
    S1
  • Vrsta rada (izronjen)
    S1
Kabel
  • Duljina priključnog kabela
    10.0 m
  • Vrsta kabela
    H07RN-F
  • Presjek kabela
    4G1,5 mm²
  • Mrežni utikač
    CEE M16WDSHA (3P+N+PE, 6h)
  • Vrsta priključnog kabela
    Odvojiv
Oprema / funkcija
  • Sklopka s plovkom
    da
  • Vrsta protueksplozijske zaštite
    -
  • Zaštita motora
    ne
Materijali
  • Kućište pumpe
    EN-GJL-250
  • Radno kolo
    EN-GJL-250
  • Vratilo
    1.4021
  • Materijal brtve sa strane pumpe
    QQPGG
  • Materijal brtve sa strane motora
    BVPGG
  • Materijal brtve
    FKM
  • Materijal motora
    EN-GJL-250
Dimenzije montaže
  • Priključak cijevi s usisne strane
    -
  • Priključak cijevi s tlačne strane
    Storz C
Informacije o plasmanu naručivanja
  • Proizvod
    Wilo
  • Naziv proizvoda
    EMU KS 9DS GG
  • Težina neto cca m
    25 kg
  • Broj artikla
    -

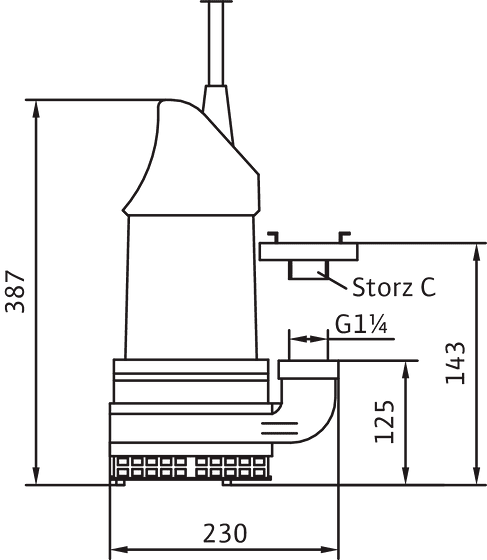

Mjere i mjerni crteži

Wilo-EMU KS 9

Wilo-EMU KS 9
Wilo-EMU KS 9

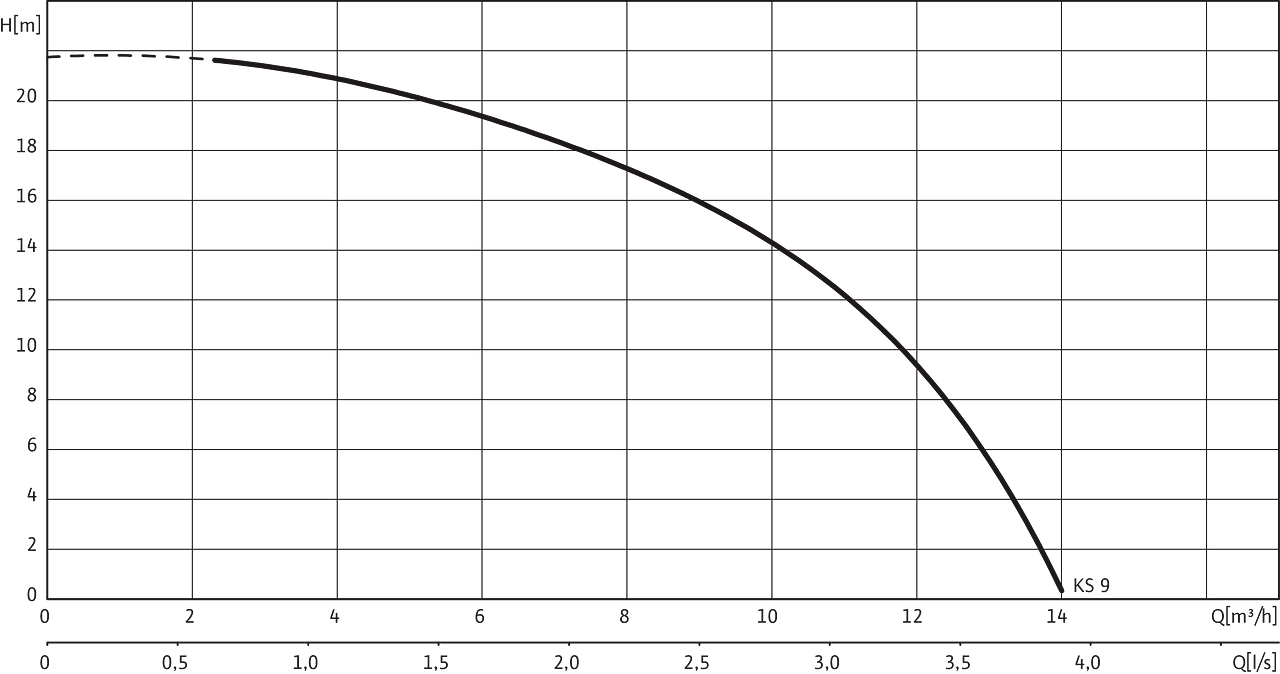

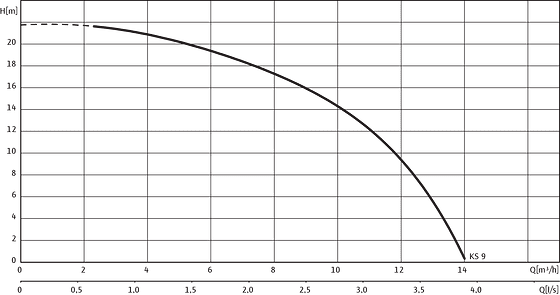

Karakteristične krivulje

Wilo-EMU KS 9

Wilo-EMU KS 9
Wilo-EMU KS 9

Informacije o naručivanju

Informacije o plasmanu naručivanja
  • Proizvod
    Wilo
  • Naziv proizvoda
    EMU KS 9DS GG
  • Broj EAN
    1111111111111
  • Broj artikla
    -
  • Težina bruto cca m
    28.0 kg
  • Težina neto cca m
    25 kg
  • Ukupna dužina L
    163.0 mm
  • Visina bez ambalaže H
    387 mm
  • Boja
    Zeleno
  • Svojstvo ambalaže
    Transportno pakiranje
  • Vrsta pakiranja
    Karton
  • Broj po sloju
    1
  • Širina bez ambalaže L
    230.0 mm
  • Minimalna količina za narudžbu
    1
  • Količina po paleti
    1
