RainSystem AF Basic MC 304

List s tehničkim podatcima

Hidraulički podatci
  • Maksimalni radni tlak p
    10 bar
  • Tlačni nastavak
    Rp 1
  • Maks. visina dobave H
    8.00 m
  • Min. temperatura medija T
    5 °C
  • Maks. temperatura medija T
    35 °C
  • Temperatura okoline min. T
    3 °C
  • Maks. temperatura okoline T
    40 °C
Podatci o motoru
  • Mrežni priključak
    1~230 V, 50 Hz
  • Snaga vratila P2(Q=maks.) odab. radnog kola * broj pumpi
    550 W
  • Nazivni broj okretaja n
    2900 rpm
  • Nazivna struja IN
    4.00 A
  • Faktor snage cos φ
    0.97
  • Protection class motor
    X4
  • Klasa izolacije
    F
Materijali
  • Kućište pumpe
    1.4301, X5CrNi18-10
  • Radno kolo
    PPE/PS-GF30
  • Vratilo
    1.4028, X30Cr13
Dimenzije montaže
  • Bruto zapremina spremnika V
    11.0 l
  • Bruto zapremina membranske ekspanzijske posude V
    0 l
  • Priključak cijevi s usisne strane RPS
    Rp 1
  • Priključak cijevi s tlačne strane RPD
    Rp 1
Informacije o plasmanu naručivanja
  • Težina neto cca m
    23 kg
  • Proizvod
    Wilo
  • Naziv proizvoda
    RainSystem AF Basic MC 304
  • Broj artikla
    2518349

Opisni tekst

Automatsko postrojenje za korištenje kišnice i napajanje pitkom vodom kao kompaktni modul za jednoobiteljske kuće, koje se sastoji od tihe, samousisne, višestupanjske, vodoravne, visokotlačne, centrifugalne pumpe s hidrauličkim usisnim traktom kao i spremnikom za napajanje volumena 11 litara s napajanjem pitkom vodom u skladu s potrebama kada cisterna nije puna. Svi dijelovi koji dolaze u dodir s medijem su nekorodirajući. Puštanje u pogon s fiksno namještenim parametrima (plug & play) zahvaljujući kombinaciji elektroničkog upravljanja RainControl Basic (RCB) i elektroničkog kontrolnika tlaka i strujanja. Ovo upravljanje jamči izmjenu vode u rezervoaru za napajanje ovisnu o vremenu rada pumpe, integriranu zaštitu od rada na suho za pumpu, upravljanje preklopnim ventilom, mogućnost priključka za jedan davač preljeva spremnika za napajanje kao i za pumpu cisterne. Postrojenje je montirano na osnovni okvir zapjenjen plastikom. Spremno za priključak s kabelom duljine 1,8 m i utikačem sa zaštitnim kontaktom, uklj. i materijal za pričvršćivanje za zidnu montažu.

Opcija:

Pokrovni poklopac od EPP-a koji se može reciklirati, kao i davač preljeva spremnika za napajanje. Ovaj sustav ispunjava najnovije zahtjeve DIN1989.

Napomene za planiranje:

Usisni vod treba se postaviti tako da se nalazi u stalnom usponu od cisterne prema sustavu AF. U svrhe revizije iznad instalacije treba predvidjeti slobodni prostor od najmanje 200 mm. Kako bi se osiguralo odzračivanje motora pumpe, s lijeve strane postrojenja mora se ostaviti slobodan prostor od najmanje 100 mm. Priključak preljeva vrši se ispod postrojenja. Priključci za napajanje svježom vodom, kao i usisni i tlačni vod nalaze se s desne strane sustava.

Zaštita motora:

Integrirani zaštitni prekidač motora

Upravljanje postrojenjem:

Elektronička regulacijska jedinica RainControl Basic RCB s elektroničkim kontrolnikom tlaka i strujanja

Nadzor razine popunjenosti:

Sklopka s plovkom s kabelom duljine 20 m (u cisterni)

Spremnik za napajanje:

Volumen: 11 L

Materijal : Plastika PE, crna, nepropusna za svjetlo

Priključci:

Tlačna strana: Vijčani spoj Rp1

Usisna strana: Priključak za crijevo DN25 (na R1)

Dovod:

Napajanje svježom vodom preko ventila s plovkom R ¾ sa slobodnim ispustom prema DIN 1717

Preljev:

105 x 65 preko priloženog lijevka na DN 70

Stupanj zaštite postrojenja:

Uključni uređaj: IP 41

Pumpe: IP 54

Dimenzije (Š x V x D): 660 x 638 x 393 mm

Materijali
  • Kućište pumpe
    1.4301, X5CrNi18-10
  • Vratilo
    1.4028, X30Cr13
  • Radno kolo
    PPE/PS-GF30
Pogonski podatci
  • Medij
    Water
  • Maks. visina dobave H
    8.00 m
  • Min. temperatura medija T
    5 °C
  • Maks. temperatura medija T
    35 °C
  • Maksimalni radni tlak p
    10 bar
  • Tlačni nastavak
    Rp 1
  • Maks. temperatura okoline T
    40 °C
Podatci o motoru
  • Mrežni priključak
    1~230 V, 50 Hz
  • Snaga vratila P2(Q=maks.) odab. radnog kola * broj pumpi
    550 W
  • Nazivni broj okretaja n
    2900 rpm
  • Nazivna struja IN
    4.00 A
  • Faktor snage cos φ
    0.97
  • Protection class motor
    X4
  • Klasa izolacije
    F
Dimenzije montaže
  • Priključak preteka
    Ø75-PN0
  • Priključak cijevi s usisne strane RPS
    Rp 1
  • Priključak cijevi s tlačne strane RPD
    Rp 1
Informacije o plasmanu naručivanja
  • Težina neto cca m
    23 kg
  • Proizvod
    Wilo
  • Naziv proizvoda
    RainSystem AF Basic MC 304
  • Broj artikla
    2518349

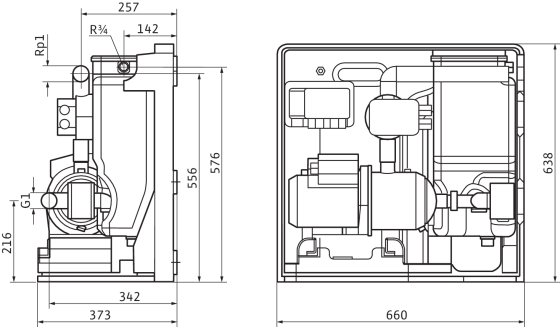

Mjere i mjerni crteži

RainSystem AF Basic

RainSystem AF Basic
RainSystem AF Basic

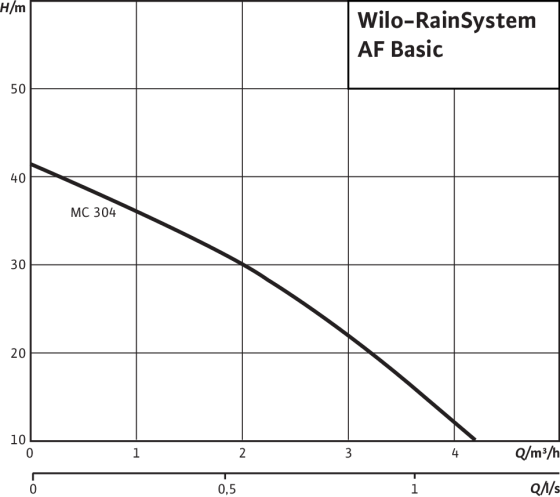

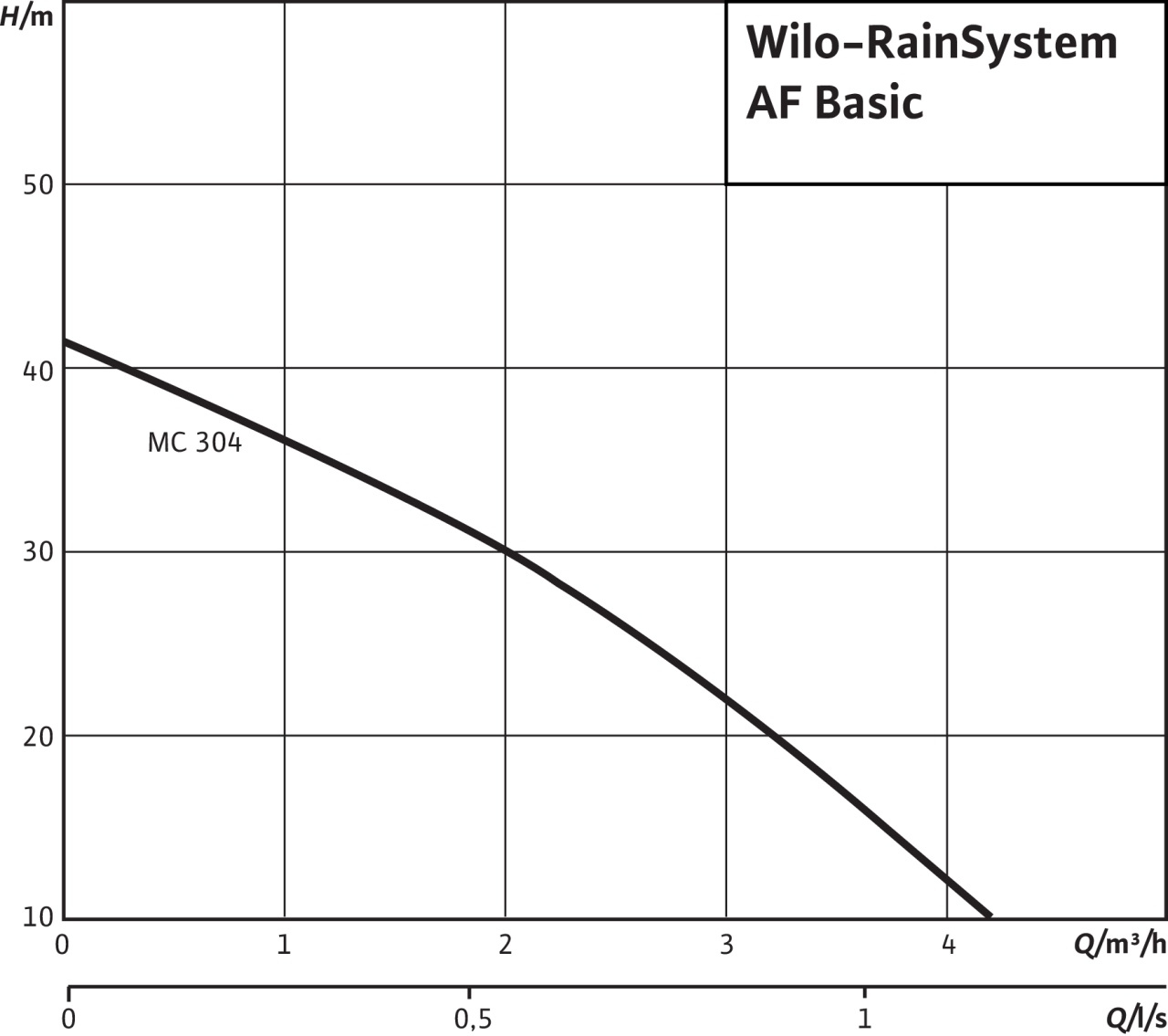

Karakteristične krivulje

RainSystem AF Basic

RainSystem AF Basic
RainSystem AF Basic

Informacije o naručivanju

Information for order placements
  • Proizvod
    Wilo
  • Naziv proizvoda
    RainSystem AF Basic MC 304
  • Broj EAN
    4016322713258
  • Broj artikla
    2518349
  • Težina bruto cca m
    25.5 kg
  • Težina neto cca m
    23 kg
  • Ukupna dužina L
    660.0 mm
  • Visina bez ambalaže H
    638 mm
  • Boja
    zeleno/crno/srebrno
  • Svojstvo ambalaže
    Prodajno pakiranje
  • Vrsta pakiranja
    Karton
  • Broj po sloju
    3
  • Širina bez ambalaže L
    415.0 mm
  • Minimalna količina za narudžbu
    1
  • Količina po paleti
    6
