Sub TWI 5-SE-304 EM P&P

List s tehničkim podatcima

Hidraulički podatci
  • Maksimalni radni tlak p
    10 bar
  • Maks. dubina uranjanja
    17.00 m
  • Min. temperatura medija Tmin
    5 °C
  • Maks. temperatura medija Tmax
    35 °C
Podatci o motoru
  • Mrežni priključak
    1~230 V, 50 Hz
  • Nazivna snaga motora P2
    0.55 kW
  • Nazivni broj okretaja n
    2810 1/min
  • Nazivna struja IN
    4.50 A
  • Vrsta uključenja
    Izravno online (DOL)
  • Faktor snage cos φ
    0.91
  • Stupanj zaštite motora
    IP68
Materijali
  • Kućište pumpe
    1.4301
  • Radno kolo
    1.4301
  • Vratilo
    1.4301
Dimenzije montaže
  • Priključak cijevi s tlačne strane
    Rp 1¼
Informacije o plasmanu naručivanja
  • Proizvod
    Wilo
  • Naziv proizvoda
    Sub TWI 5-SE-304 EM P&P
  • Broj EAN
    4048482504636
  • Broj artikla
    2543632
  • Težina neto cca m
    21 kg
  • Težina bruto cca m
    22.5 kg
  • Duljinska mjera s ambalažom
    770 mm
  • Visinska mjera s ambalažom
    190 mm
  • Širinska mjera s ambalažom
    650 mm
  • Svojstvo ambalaže
    Prodajno pakiranje
  • Vrsta pakiranja
    Karton
  • Minimalna količina za narudžbu
    1

Opisni tekst

Potpuno potopna, višestupanjska, podvodna motorna pumpa sa samoodzračivanjem s usisnim nastavkom Rp 1¼ (za mogućnost priključivanja plutajućih usisnih filtara) i stojećom nožicom (ulkj. 4 prigušnika vibracija) za podno postavljanje. Za transportiranje čiste vode iz spremnika, cisterni ili bunara dubine uranjanja od 17 m.

Pumpa u jednofaznoj izvedbi. Moguće postavljanje izvan vode.

Kompletno s priključnim kabelom duljine 20 m, rasklopnim ormarom (IP56) s termičkom zaštitom motora, sklopkom za uključivanje/isključivanje te priključnim kabelom duljine 2 m s utikačem sa zaštitnim kontaktom.

Sigurnosno uže od polipropilena.

Svi dijelovi koji dolaze u dodir s medijem su nekorodirajući.

U opsegu isporuke već su sadržane sve komponente potrebne za osnovnu instalaciju. Tu spadaju:

  • Pumpa
  • Kompletno upravljanje
  • Kabel, sigurnosno uže
  • Kabelska spojnica, plutajući usisni fini filtar
  • Usisno crijevo duljine 1,5 m
Pogonski podatci
  • Medij
    Water
Jedinica
  • Priključak cijevi s tlačne strane
    Rp 1¼
  • Maksimalni radni tlak p
    10 bar
  • Stupanj zaštite motora
    IP68
  • Maks. dubina uranjanja
    17.00 m
  • Min. temperatura medija Tmin
    5 °C
  • Maks. temperatura medija Tmax
    35 °C
  • Težina neto cca m
    21 kg
Podatci o motoru
  • Mrežni priključak
    1~230 V, 50 Hz
  • Nazivna snaga motora P2
    0.55 kW
  • Nazivni broj okretaja n
    2810 1/min
  • Nazivna struja IN
    4.50 A
  • Vrsta uključenja
    Izravno online (DOL)
Materijali
  • Kućište pumpe
    1.4301
  • Vratilo
    1.4301
  • Radno kolo
    1.4301
Informacije o plasmanu naručivanja
  • Težina neto cca m
    21 kg
  • Proizvod
    Wilo
  • Naziv proizvoda
    Sub TWI 5-SE-304 EM P&P
  • Broj artikla
    2543632

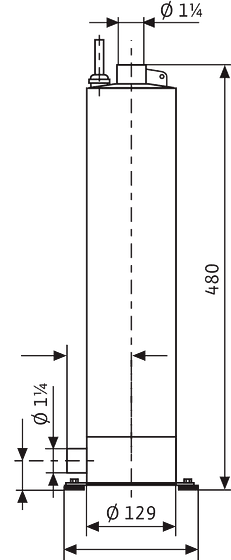

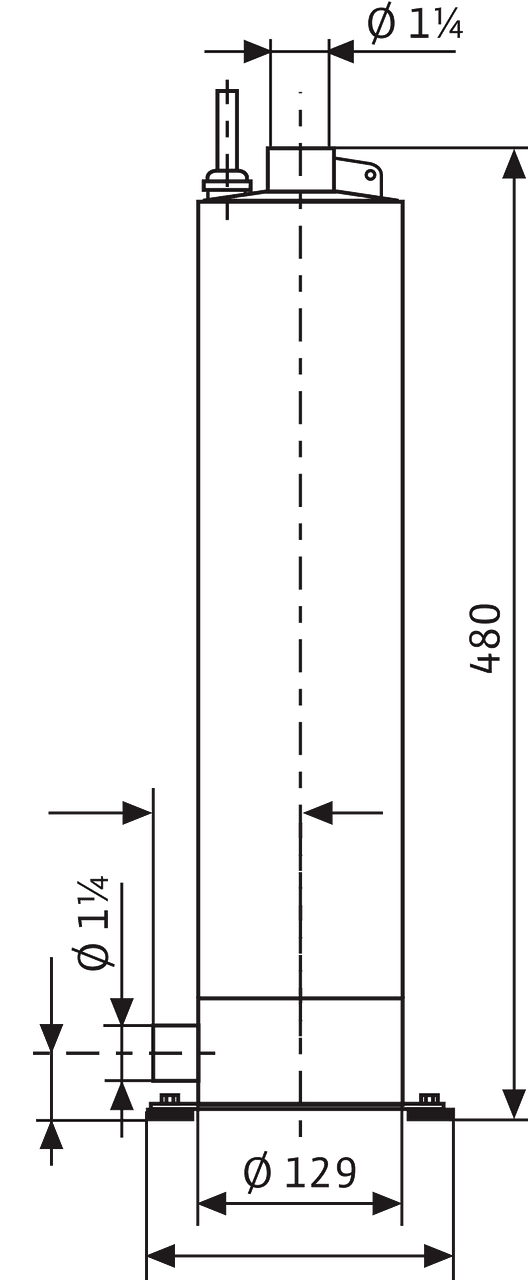

Mjere i mjerni crteži

TWI 5

TWI 5
TWI 5

Karakteristične krivulje

Sub TWI 5/..-SE Plug & Pump

Sub TWI 5/..-SE Plug & Pump
Sub TWI 5/..-SE Plug & Pump

Informacije o naručivanju

Information for order placements
  • Proizvod
    Wilo
  • Naziv proizvoda
    Sub TWI 5-SE-304 EM P&P
  • Broj EAN
    4048482504636
  • Broj artikla
    2543632
  • Težina bruto cca m
    22.5 kg
  • Težina neto cca m
    21 kg
  • Ukupna dužina L
    175.0 mm
  • Visina bez ambalaže H
    539 mm
  • Boja
    zeleno/crno/srebrno
  • Svojstvo ambalaže
    Prodajno pakiranje
  • Vrsta pakiranja
    Karton
  • Broj po sloju
    5
  • Širina bez ambalaže L
    129.0 mm
  • Minimalna količina za narudžbu
    1
  • Količina po paleti
    5
