Sub TWI 6.18-22-C-SD
List s tehničkim podatcima
Hidraulički podatci
-
Indeks minimalne učinkovitosti (MEI)0.4
-
Maksimalni radni tlak PN40 bar
-
Maks. sadržaj pijeska50 g/m³
-
Maks. dubina uranjanja350,00 m
-
Maks. količina protoka Qmax27,0 m³/h
-
Optimalna količina protoka Qopt14,8 m³/h
-
Maks. visina dobave Hmax234,8 m
-
Optimalna visina dobave Hopt196,50 m
-
Min. temperatura medija Tmin3 °C
-
Maks. temperatura medija Tmax30 °C
Podatci o motoru
-
Mrežni priključak3~400 V, 50 Hz
-
Nazivna snaga motora P215,00 kW
-
Nazivni broj okretaja n2860 1/min
-
Nazivna struja IN32,50 A
-
Startna struja I57 A
-
Vrsta uključenjaZvijezda-trokut (SD)
-
Faktor snage cos φ0.83
-
Maks. učestalost uključivanja t20 1/h
-
Promjer motora DM137 mm
Kabel
-
Duljina priključnog kabela4,0 m
-
Presjek kabela2x 4G4 mm²
Materijali
-
Kućište pumpeStainless steel
-
Radno koloStainless steel
-
VratiloStainless steel
-
Materijal motoraCast iron
Dimenzije montaže
-
Priključak cijevi s tlačne straneRp 2½
Informacije o plasmanu naručivanja
-
Br. art. za hlađenje obložne cijevi (vodoravno)6042354
-
Br. art. za hlađenje obložne cijevi (okomito)6041891
-
ProizvodWilo
-
Naziv proizvodaSub TWI 6.18-22-C-SD
-
Broj EAN4048482539287
-
Broj artikla6075212
-
Težina neto cca m92 kg
-
Težina bruto cca m126,0 kg
-
Duljinska mjera s ambalažom2950 mm
-
Visinska mjera s ambalažom370 mm
-
Širinska mjera s ambalažom270 mm
-
Svojstvo ambalažeTransportno pakiranje
-
Vrsta pakiranjaSanduk
-
Minimalna količina za narudžbu1
Opisni tekst
Potopna, višestupanjska pumpa s podvodnim motorom za transport tehnološke i pitke vode (odobrenje ACS) s radijalnim ili poluaksijalnim radnim kolima u izvedbi sloga za okomitu i vodoravnu instalaciju, s integriranom blokadom povratnog toka. Trofazni motor, postojan na koroziju, za izravno pokretanje ili pokretanje zvijezda-trokut s punjenjem vode i glikola, alternativno s punjenjem pitkom vodom. Hermetički saliveni motor s lakom izoliranim namotom, namočen u smoli ili s mogućnošću ponovnog namatanja s namotom izoliranim PVC-om, i samopodmazujućim ležajevima. Do hlađenja motora dolazi preko transportnog medija. Zbog toga agregat mora uvijek raditi u uronjenom stanju. Morate se pridržavati graničnih vrijednosti maks. temperature medija i minimalne brzine strujanja. Do okomitog postavljanja može doći po izboru sa ili bez rashladnog plašta. Do vodoravnog postavljanja uvijek mora doći u spoju s rashladnim plaštom.
Opseg isporuke:
- Pumpa s podvodnim motorom s priključnim kabelom i odobrenjem ACS
- Upute za ugradnju i uporabu
Pogonski podatci
-
MedijWater
Jedinica
-
Indeks minimalne učinkovitosti (MEI)0.4
-
Priključak cijevi s tlačne straneRp 2½
-
Maksimalni radni tlak p40 bar
-
Maks. sadržaj pijeska50 g/m³
-
Stupanj zaštite motoraIP68
-
Maks. dubina uranjanja350,00 m
-
Min. temperatura medija Tmin3 °C
-
Maks. temperatura medija Tmax30 °C
-
Težina neto cca m92 kg
-
Dimenzije Dmax142 mm
Podatci o motoru
-
Izvedba motoraUronjeni motor - površinski hlađen
-
Mrežni priključak3~400 V, 50 Hz
-
Nazivna snaga motora P215,00 kW
-
Nazivni broj okretaja n2860 1/min
-
Nazivna struja IN32,50 A
-
Vrsta uključenjaZvijezda-trokut (SD)
-
Maks. učestalost uključivanja t20 1/h
-
Promjer motora DM137 mm
-
Min. brzina strujanja na motoru m/s0,1 m/s
Kabel
-
Duljina priključnog kabela4,0 m
-
Presjek kabela2x 4G4 mm²
Materijali
-
Kućište pumpeStainless steel
-
Materijal motoraCast iron
-
VratiloStainless steel
-
Radno koloStainless steel
Informacije o plasmanu naručivanja
-
Težina neto cca m92 kg
-
ProizvodWilo
-
Naziv proizvodaSub TWI 6.18-22-C-SD
-
Broj artikla6075212

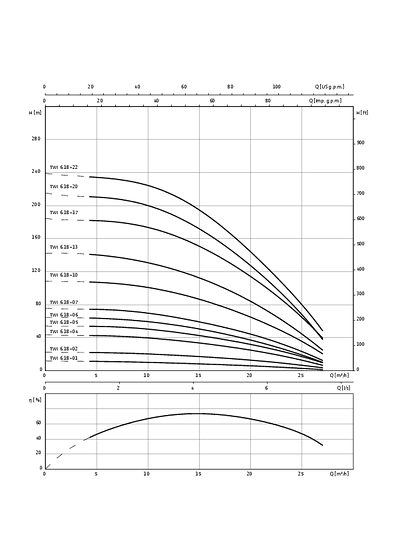

Karakteristične krivulje
Sub TWI 6.18..-B

3~400 V, 50 Hz, p = 1 kg/dm3, v = 1x10-6 m2/s, ISO 9906 Dodatak A

Informacije o naručivanju
Informacije o plasmanu naručivanja
-
ProizvodWilo
-
Naziv proizvodaSub TWI 6.18-22-C-SD
-
Broj EAN4048482539287
-
Broj artikla6075212
-
Težina bruto cca m126,0 kg
-
Težina neto cca m92 kg
-
Ukupna dužina L2389,0 mm
-
Visina bez ambalaže H142 mm
-
BojaSrebrno
-
Svojstvo ambalažeTransportno pakiranje
-
Vrsta pakiranjaSanduk
-
Broj po sloju1
-
Širina bez ambalaže L142,0 mm
-
Minimalna količina za narudžbu1
-
Količina po paleti1
-
Dostupnost na tržištu2010-01-01
-
Date of introduction2010-01-01
Downloads

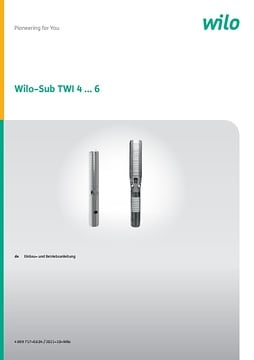

Wilo-Sub TWI 4-6
