Wilo-Medana CH1-L
Opis serije
Osobitosti / prednosti proizvoda
- Visoka učinkovitost zahvaljujući visokoj hidrauličkoj snazi
- Jednostavno i brzo puštanje u pogon/održavanje zahvaljujući velikim otvorima za punjenje i pražnjenje pumpi
- Visoka pouzdanost glede čvrstoće i slabog razvoja buke zahvaljujući prstenu s prorezom i lanterni otpornoj na koroziju s katodnim zaštitnim premazom
- Može se primijeniti pri temperaturama okoline do 50 °C i u time proširenom području primjene posebno za integraciju sustava
- Prikladno za primjenu za pitku vodu
Učinkovita integracija sustava.
Zahvaljujući svojem certifikatu za pitku vodu Wilo-Medana CH1-L je prikladan i za primjene s pitkom vodom. Višestupanjska pumpa s normalnim usisavanjem postiže maksimalne hidrauličke snage. Njezina kompaktna i čvrsta izvedba s dijelovima otpornima na koroziju uz mogućnost primjene na temperaturama okoline do 50 °C omogućavaju široko područje primjene s integracijom pumpe u veće sustave.
Konstrukcija
Normalno usisavajuća, vodoravna, višestupanjska pumpa
Primjena
• opskrba vodom i povišenje tlaka
• navodnjavanje
• industrijski procesi
Oprema/funkcija
- Pumpa od plemenitog čelika u blok izvedbi
- Navojni priključak
- Jednofazni ili trofazni motor
- Jednofazni motor s integriranom termičkom zaštitom motora (s automatskim ponovnim pokretanjem)
Оpseg isporuke
- Pumpa
- Upute za ugradnju i uporabu
Ključ tipa
Primjer: | Wilo-MEDANA CH1-L.202-1/E/A/10T |
MEDANA | Naziv proizvoda površinska pumpa |
CH | Obrtnički, vodoravno |
1 | Nivo serije (1 = ulazni, 3 = standardni, 5 = premium) |
L | Dugo vratilo |
2 | Nazivna količina protoka [m3/h] pojedinačne pumpe |
02 | Broj stupnjeva pojedinačnih pumpi |
1 | 1 = AISI 304 |
2 = AISI 316L | |
E | E = EPDM brtva |
A | A = frekvencija 50 Hz / jednofazna / 230 V |
B = frekvencija 60 Hz / jednofazna / 220 V | |
C = frekvencija 60 Hz / jednofazna / 230 V | |
D = frekvencija 50 Hz / trofazna / 400 V | |
E = frekvencija 50 Hz / trofazna / 230 – 400 V | |
F = frekvencija 60 Hz / trofazna / 220 – 380 V | |
G = frekvencija 60 Hz / trofazna / 265 – 460 V | |
I = frekvencija 60 Hz / trofazna / 460 V | |
10 | Nazivni tlak (bar) |
T | T = priključci s navojem |
P = Victaulic priključci |
Tehnički podatci
- Mrežni priključak: 1~230 V (±10 %), 50 Hz
- Mrežni priključak: 3~230 V-400 V (±10 %), 50 Hz; 265-460 V (±10 %), 60 Hz
- Temperatura medija: od -20 do +120 °C (EPDM), od -20 do +90 °C (FKM)
- Maks. radni tlak: 10 bar
- Maks. dovodni tlak: 6 bara
- Stupanj zaštite: IP55
- Nazivni promjer priključka cijevi: od G1" do G2", ovisno o izvedbi
Materijali
- Radna kola, stepenaste komore i kućište pumpe Plemeniti čelik 1.4301/1.4404
- Vratilo 1.4301 odn. 1.4404 plemeniti čelik
- Brtva od EPDM-a/FKM-a (Viton)
- Klizno-mehanička brtva: EPDM izvedba: B-grafit / silicijev karbid, FKM izvedba: B-grafit / silicijev karbid
- Ležaj volframov karbid / aluminijev oksid
- Nožice pumpe od aluminija
Preuzimanja

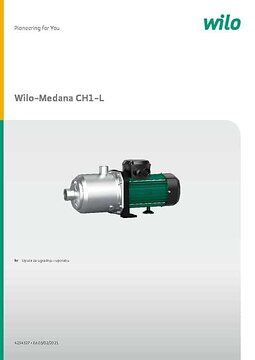

Wilo-Medana CH1-L
