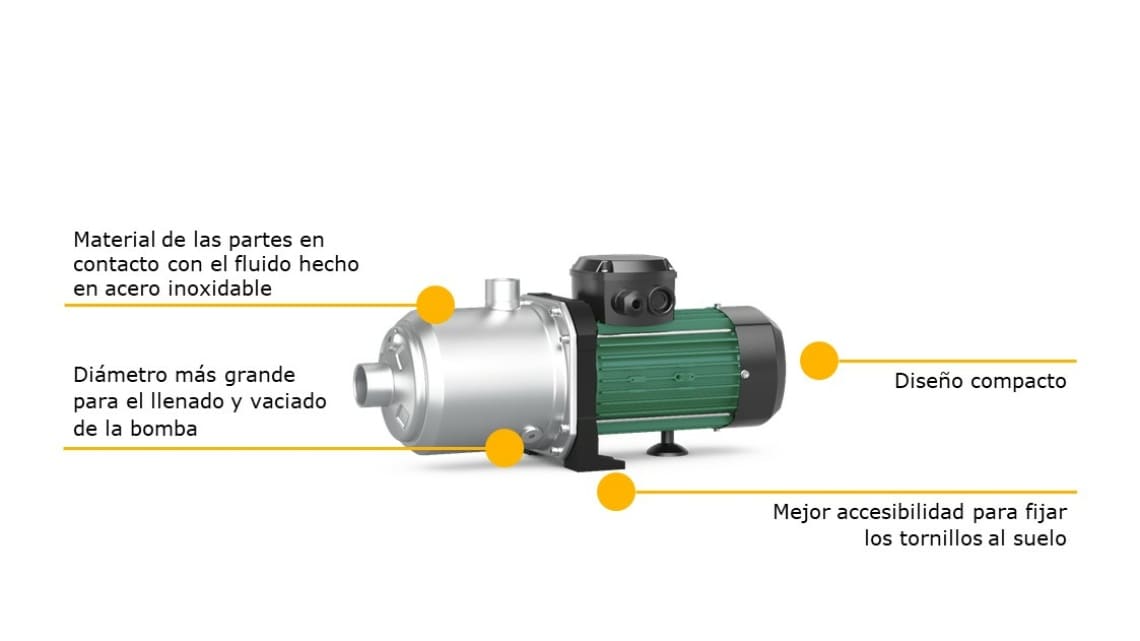

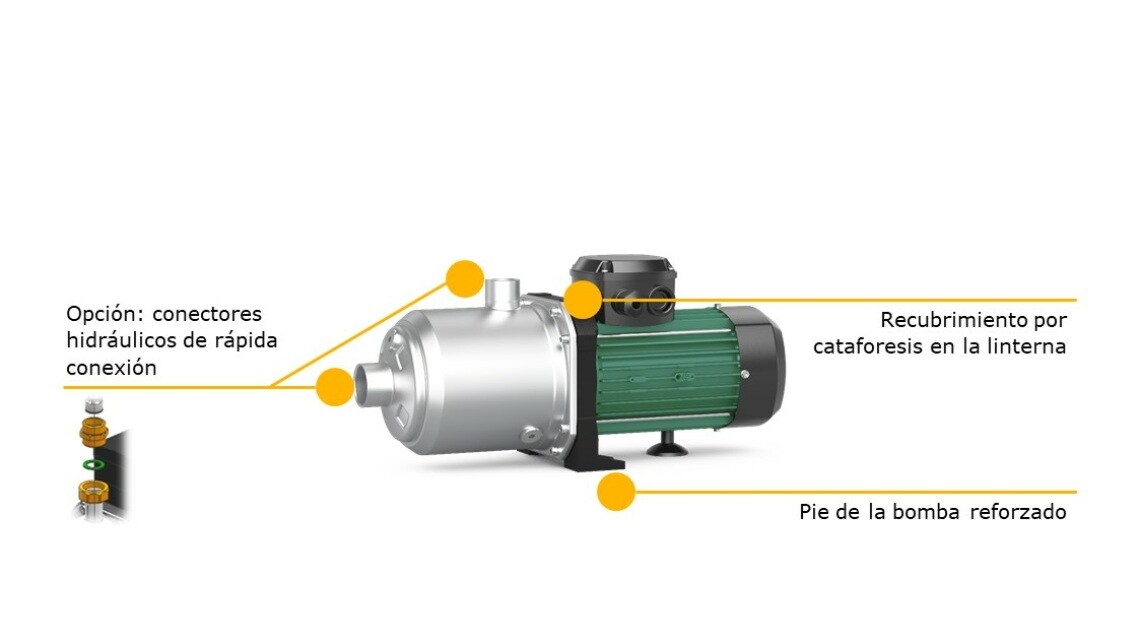

Wilo-Medana CH1-L

Integración eficiente en el sistema.
Gracias a su certificado de agua potable, Wilo-Medana CH1-L también es idóneo para aplicaciones de agua potable. La bomba multietapas de aspiración normal alcanza las potencias hidráulicas más altas. Su diseño compacto y robusto con componentes resistentes a la corrosión y el hecho de que se pueda usar a temperaturas ambiente de hasta 50 °C ofrecen un gran campo de aplicación para integrar la bomba en sistemas de grandes dimensiones.
Ventajas
- Alta eficiencia gracias a su elevada potencia hidráulica
- Puesta en marcha/mantenimiento sencillos y rápidos gracias a las grandes dimensiones de los orificios para rellenar y vaciar las bombas
- Gran fiabilidad por su robustez y escasa emisión de ruidos gracias al anillo de desgaste y la linterna resistente a la corrosión con revestimiento de cataforesis
- Se puede usar a temperaturas ambiente de hasta 50 °C, con lo que se amplía el campo de aplicación especialmente para integrarse en sistemas
- Apto para aplicaciones de agua potable



Descripción de las series


Ventajas
- Alta eficiencia gracias a su elevada potencia hidráulica
- Puesta en marcha/mantenimiento sencillos y rápidos gracias a las grandes dimensiones de los orificios para rellenar y vaciar las bombas
- Gran fiabilidad por su robustez y escasa emisión de ruidos gracias al anillo de desgaste y la linterna resistente a la corrosión con revestimiento de cataforesis
- Se puede usar a temperaturas ambiente de hasta 50 °C, con lo que se amplía el campo de aplicación especialmente para integrarse en sistemas
- Apto para aplicaciones de agua potable
Integración eficiente en el sistema.
Gracias a su certificado de agua potable, Wilo-Medana CH1-L también es idóneo para aplicaciones de agua potable. La bomba multietapas de aspiración normal alcanza las potencias hidráulicas más altas. Su diseño compacto y robusto con componentes resistentes a la corrosión y el hecho de que se pueda usar a temperaturas ambiente de hasta 50 °C ofrecen un gran campo de aplicación para integrar la bomba en sistemas de grandes dimensiones.
Tipo
Bomba multietapas horizontal de aspiración normal
Aplicación
• Abastecimiento de agua y aumento de presión
• Irrigación
• Proceso industrial
Equipo/función
- Bomba de acero inoxidable en tipo monobloc
- Conexión roscada
- Motor monofásico o trifásico
- Motor monofásico con protección de motor térmica integrada (con rearranque automático)
Suministro
- Bomba
- Instrucciones de instalación y funcionamiento
Designación
Ejemplo: | Wilo-MEDANA CH1-L.202-1/E/A/10T |
MEDANA | Denominación del producto bomba de superficie |
CH | De uso comercial horizontal |
1 | Nivel de serie (1 = nivel básico, 3 = nivel estándar, 5 = nivel premium) |
L | Eje largo |
2 | Caudal nominal [m3/h] de la bomba simple |
02 | Número de etapas de la bomba simple |
1 | 1 = AISI 304 |
2 = AISI 316L | |
E | E = junta EPDM |
A | A = frecuencia 50 Hz / monofásico / 230 V |
B = frecuencia 60 Hz / monofásico / 220 V | |
C = frecuencia 60 Hz / monofásico / 230 V | |
D = frecuencia 50 Hz / trifásico / 400 V | |
E = frecuencia 50 Hz / trifásico / 230 – 400 V | |
F = frecuencia 60 Hz / trifásico / 220 – 380 V | |
G = frecuencia 60 Hz / trifásico / 265 – 460 V | |
I = frecuencia 60 Hz / trifásico / 460 V | |
10 | Presión nominal (bar) |
T | T = conexiones roscadas |
P = conexiones Victaulic |
Datos técnicos
- Alimentación eléctrica: 1~230 V (±10 %), 50 Hz
- Alimentación eléctrica: 3~230 V-400 V (±10 %), 50 Hz; 265-460 V (±10 %), 60 Hz
- Temperatura del fluido: de -20 hasta +120 °C (EPDM), de -20 hasta +90 °C (FKM)
- Máx. presión de trabajo: 10 bar
- Máx. presión de entrada: 6 bar
- Tipo de protección: IP55
- Diámetro nominal de las conexiones de tubería: de G1" a G2", dependiendo de la ejecución
Materiales
- Rodetes, cámaras escalonadas y carcasa de bomba: acero inoxidable 1.4301/1.4404
- Eje de acero inoxidable 1.4301 o 1.4404
- Junta de EPDM/FKM (Viton)
- Cierre mecánico: Ejecución EPDM: Carbón B/carburo de silicio; ejecución en FKM: Carbón B/carburo de silicio
- cojinete de carburo de tungsteno/óxido de aluminio
- Pies de la bomba: aluminio
Descargas

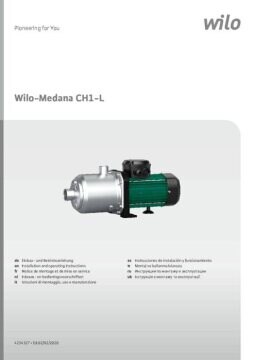

Wilo-Medana CH1-L
Referencia | 4234327 |
Edición | 02/2020 |
Número de versión | 02 |
Formato de página | 209.9 x 297.0 mm |
Número de páginas | 124 |
PDF (4 MB)
Descargar
