Wilo-SiBoost Smart Helix VE
Descripción de las series



Ventajas
- Sistema robusto con bomba centrífuga de alta presión de acero inoxidable de la serie Helix VE y convertidor de frecuencia integrado con un ancho de banda de regulación muy amplio de 25 Hz a 60 Hz como máximo
- Mayor ahorro energético gracias a una hidráulica con optimización de las pérdidas de carga y un ajuste de carga óptimo mediante la regulación de presión variable (p-v) y la regulación de velocidad síncrona paralela
- Alta fiabilidad gracias a las funciones de protección integradas, tales como protección contra sobrecargas, protección contra marcha en seco y protección contra marcha en seco con desconexión automática, así como vigilancia y detección de escapes mediante la interfaz opcional de la conexión SCADA
- Calidad de regulación máxima gracias al cuadro de control SCe con pantalla LCD y navegación sencilla, así como al ajuste sencillo con un botón giratorio
- Integración opcional en la automatización de edificios mediante l Modbus RTU de serie
- Idoneidad del agua potable para todos los componentes en contacto con el fluido
Tipo
Sistema de abastecimiento de agua de alta eficiencia y listo para la conexión, de 2 a 4 bombas centrífugas de alta presión de acero inoxidable en posición vertical y conectadas en paralelo, de aspiración normal, de la serie Helix VE: cada bomba cuenta con un convertidor de frecuencia integrado y refrigerado por aire. Sistema equipado con Smart Controller SCe.
Aplicación
Abastecimiento de agua totalmente automático en el modo de entrada, en los ámbitos del abastecimiento de agua municipal, para aumento de presión de depósitos o tuberías de impulsión, para aplicaciones comunitarias, de uso comercial, industriales y particulares (p. ej., empresas de abastecimiento de agua, talleres, edificios industriales, instalaciones residenciales, de oficinas y públicas, edificios administrativos, hoteles y hospitales).
Bombas de reserva según las normas DIN 1988 y DIN EN 806.
Los fluidos permitidos son, normalmente, aguas que no contengan componentes abrasivos ni de fibra larga y que no corroan química ni mecánicamente los materiales utilizados, como:
- Agua potable (véase la homologación para el uso con agua potable en el apartado Materiales)
- Agua de refrigeración
- Agua de proceso
- Agua contraincendios (excepto para equipos contraincendios según DIN 14462 y con autorización de la autoridad para la protección contraincendios del lugar)
Equipo/función
De 2 a 4 bombas por instalación de las series Helix VE 2 a Helix VE 52, con motores normalizados equivalentes con la clase IE4 y regulación de la velocidad con convertidor de frecuencia integrado en cada bomba.
El cuadro de control SCe asegura la regulación y el control automáticos del grupo de presión.
Montado por completo en un bastidor base de acero galvanizado, ajustable en altura.
Todos los componentes en contacto con el fluido son resistentes a la corrosión.
del lado de impulsión:
- Válvula de corte
- Válvula antirretorno
- Válvula antirretorno en cada bomba
- Vaso de expansión de membrana de 8 l, PN 16
- Sensor de presión 4..20 mA
- Manómetro
En el lado de aspiración:
- Válvula de corte
- Sensor de presión 4..20 mA
- Manómetro
Suministro
- Grupo de presión montado de fábrica, listo para la conexión, con funcionamiento y estanqueidad comprobados
- Embalaje
- Instrucciones de instalación y funcionamiento
Designación
Ejemplo: | Wilo-SiBoost Smart 4 Helix VE 2204-ES |
SiBoost | Instalación para subida de presión en entornos industriales |
Smart | Dispositivo de control Smart Controller SCe para bombas con convertidor de frecuencia |
4 | Número de bombas |
Helix VE | Serie de bombas |
22 | Caudal nominal [m3/h] de la bomba simple |
04 | Número de etapas de la bomba simple |
ES | Ejecución en acero inoxidable de las series 22.., 36.., 52.. |
Datos técnicos
- Conexiones eléctricas:
- 3~400 ±10 %, 50 Hz
- 3~380 ±10 %, 60 Hz
- Temperatura máx. del fluido +60 °C (opcionalmente +70 °C)
- Temperatura ambiente máx. de 40 °C
- Presión de trabajo 16 bar (opcionalmente 25 bar)
- Presión de entrada 10 bar
- Diámetros nominales de las conexiones:
- lado de presión final R 1½" - DN 200
- en el lado de entrada R 1½" - DN 200
- Rango de velocidad 1500 – 3500 rpm
- Tipo de protección IP54
- Fusible A en el lado de la red, AC 3 de acuerdo con la potencia del motor y las normas de la compañía eléctrica
Materiales
Helix VE 6": 2-16 m³/h
- Carcasa de la bomba de 1.4301 [AISI 304]
- Conjunto hidráulico de 1.4307 [AISI 304L]
- Junta EPDM
- sin cartuchos, excepto las bombas con motores de más de 7,5 kW
Helix VE 8": 22-52 m³/h
- Carcasa de la bomba de EN-GJL-250, fundición gris con revestimiento de cataforesis con homologación ACS/WRAS
- Conjunto hidráulico de 1.4307 [AISI 304L]
- Junta EPDM
- sin cartuchos, excepto las bombas con motores de más de 15 kW
- Ejecución ES: Construcción de acero inoxidable
- Carcasa de la bomba de 1.4301 [AISI 304]
- Conjunto hidráulico de 1.4307 [AISI 304L]
Otras ejecuciones de las bombas pueden suministrarse bajo consulta:
- con o sin cartuchos
- PN 25
- Junta de FKM (Viton)
- Carcasa de la bomba de acero inoxidable y conjunto hidráulico de 1.4404 [AISI 316L]
Descripción/tipo
Bancada común: Acero galvanizado con amortiguadores de vibraciones ajustables en altura para el aislamiento frente al ruido propagado y puntos de elevación y guías de cables integrados.
Tubería: Tubería completa de acero inoxidable, apta para la conexión de todos los materiales convencionales de las tuberías. La tubería está diseñada en función de la potencia hidráulica total del grupo de presión
Bombas: Se emplean entre 2 y 4 bombas de las series Helix VE 2 y Helix VE 52 conectadas en paralelo. Los convertidores de frecuencia refrigerados por aire montados en el motor de la bomba permiten el funcionamiento de regulación continua entre 25 Hz y 60 Hz máx. en todas las bombas de estas series.
- Para bombas de 6" Helix VE 2, 4, 6, 8, 10, 16: todas las piezas de la bomba en contacto con el fluido son de acero inoxidable con homologación KTW/WRAS/ACS.
- Para bombas de 8": Helix VE 22, 36, 52: Todas las piezas en contacto con el fluido son de serie, están hechas de acero inoxidable y fundición gris, con revestimiento de cataforesis, con homologación ACS/WRAS. Ejecuciones ES de acero inoxidable con homologación KTW/WRAS/ACS.
Válvulas: Todas las bombas están equipadas tanto en el lado de aspiración como en el lado de impulsión con una válvula de corte de serie con marca de verificación DVGW, así como con una válvula antirretorno en el lado de impulsión con homologación DVGW/KTW.
Vaso de expansión de membrana: 8 l/PN 16 ubicado en el lado de presión final, con una membrana de caucho butilo con homologación DVGW/KTW, inocua según la ley alemana de protección alimentaria; válvula de bola montada para fines de comprobación y revisión con vaciado y valvulería de flujo con homologación DVGW/KTW de acuerdo con la norma DIN 4807.
Supervisión de la presión: 2 sensores de presión: 4..20 mA, conectados al lado de presión y de aspiración.
Indicación de la presión: Manómetro colocado al lado de aspiración y de la presión final.
Panel de control: Smart Controller SCe de serie con pantalla LC.
Se pueden solicitar otros modelos

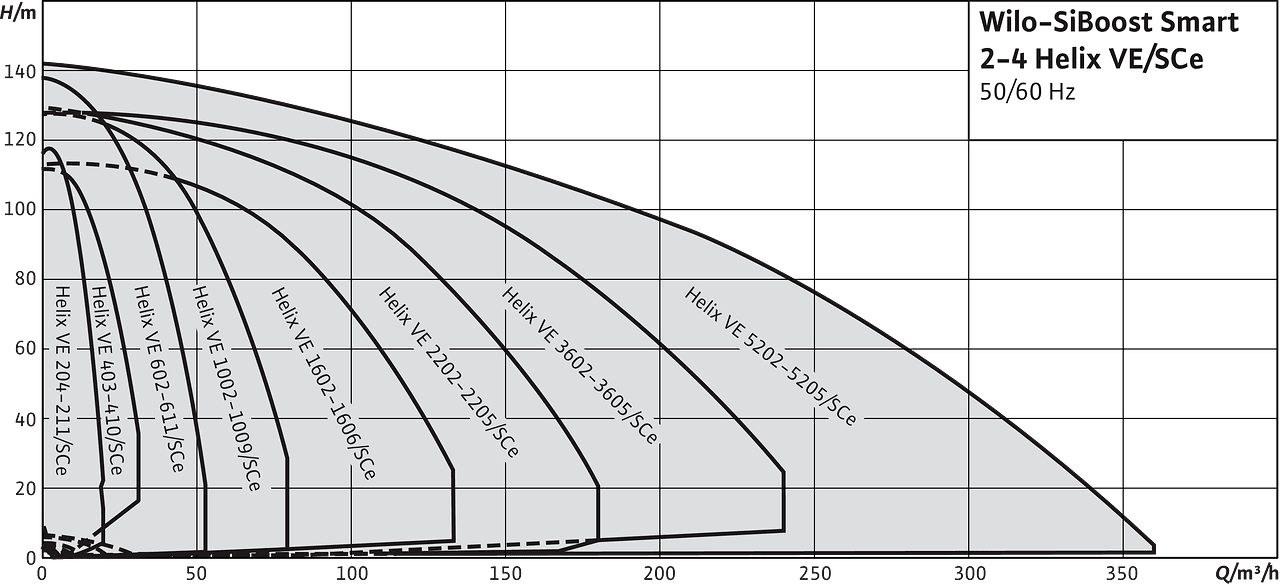

Diagrama general
SiBoost Smart

SiBoost Smart
